Tipos de cables de red informática

Vistas:3     Autor:tonio     Hora de publicación: 22-08-2019      Origen:Sitio

Tipos de cables de red informática

En uso, el cable de red informática consta de varios tipos que generalmente se ajustan a las necesidades, condiciones, topología de red, protocolos y el tamaño de una determinada red informática.Por ejemplo, hay pequeños cables de red informática que se utilizan en pequeñas cantidades (p. ej., a través de Ethernet), pero también hay usos casi ilimitados de cables de red informática (p. ej., a través de la interconexión a Internet).Otro ejemplo es una condición en la que la red permite que solo se pueda usar un tipo de cable, o hay otras condiciones que realmente permiten el uso de cables con una combinación de más de un tipo.

Hay al menos 3 tipos de cables que se incluyen en la categoría de cables de red informática.Para comprender qué tipos de cables de red informática cubren los criterios y cómo usarlos, aquí está la explicación completa:


1. Cables coaxiales

El cable coaxial es un tipo de cable que consta de dos portadores, uno de los conductores está en el medio del cable y está rodeado por el otro conductor con un patrón circular.El coaxial funciona entregando señales eléctricas o de corriente desde el origen hasta el destino.

Los tipos de cable coaxial se están abandonando actualmente porque los puertos para conectores BNC rara vez se encuentran en dispositivos informáticos o dispositivos de red, como conmutadores y enrutadores.La instalación del cable coaxial de la red es difícil y esktra necesita experiencia especialmente en la fabricación o instalación de conectores.

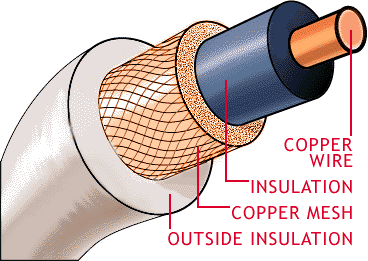

cables coaxiales


Las partes del cable coaxial son las siguientes.

  • Aislamiento Exterior – Chaqueta exterior (outer jacket) que es la parte más externa para proteger todas las partes del cable.

  • malla de cobre – Algunos cables coaxiales tienen un blindaje trenzado, algunos tienen un blindaje de aluminio y otros tienen blindaje tanto de trenza como de aluminio.Estos blindajes pueden suministrar tierra para el cable portador (cobre) y ayudar a proteger el cable de cobre de EMI y RFI.

  • Aislamiento – Aislamiento plástico que es el revestimiento del cable conductor.

  • Alambre de cobre – El alambre de cobre es un conductor de alambre en el centro del cable y está hecho de cobre y puede ser sólido o trenzado.

Uso de cable coaxial

En su uso dentro de la red, el cable coaxial actual ha sido sustituido por el cable de Par Trenzado que se describe más adelante.Por lo general, este cable coaxial se usa en el tipo de red que tiene una topología de red de bus y una topología de anillo.

Desventajas del cable coaxial

Una de las principales desventajas de este tipo de cable coaxial en la red es que tiene un alcance y una calidad de transmisión de datos limitados, por lo que rara vez se usa.Además, el cable coaxial también se considera menos flexible, especialmente en comparación con el cable de par trenzado.


2. Cables de par trenzado

El cable de par trenzado es un cable que consta de varios cables emparejados entre sí.Al igual que un cable coaxial, el funcionamiento de los cables de par trenzado consiste en transmitir señales eléctricas o de corriente desde el origen hasta el destino.Los cables de par trenzado tienen un alcance de no más de 100 metros. La velocidad varía de 10 Mbps a 10000 Mbps (10 Gbps).

Tipos de cables de par trenzado

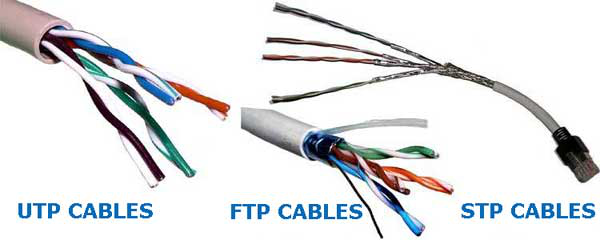

Cables de par trenzado

El cable de par trenzado se divide en varios tipos, a saber, STP (par trenzado blindado), FTP (par trenzado frustrado) y UTP (par trenzado sin blindaje).

UTP (par trenzado sin blindaje)

El cable UTP en su aplicación no soporta una protección desde su juego en espiral.Debido a que no tiene ninguna protección por parte del cable, este tipo de cable UTP tiene una gran desventaja, es muy vulnerable a la alta tensión y también al campo magnético.El cable UTP se usa ampliamente en el cable de la red telefónica y también en la red LAN pequeña.

FTP (par trenzado laminado)

FTP tiene una mejor especificación que el cable de red UTP, porque la capa del cable está protegida por algún tipo de lámina, lo que hace que el cable tipo FTP tenga una mejor resistencia al ruido y la interferencia magnética que el cable UTP.

STP (par trenzado blindado)

Casi igual que el FTP, el cable STP también tiene protección dentro de la capa del cable.La única diferencia es el material utilizado para revestir la disposición del cable de par trenzado.STP también tiene una buena capacidad para evitar el ruido y la interferencia magnética.

3. Cables de fibra óptica

A diferencia de los dos tipos de cables de red anteriores que utilizan cobre como elemento conductor eléctrico, este cable de fibra óptica está fabricado con vidrio de sílice de alta calidad, aunque ambos también pueden ser de plástico.Debido a que también está hecho de vidrio o plástico, la señal enviada por Fibra Óptica es un pulso desde el origen hasta el destino.

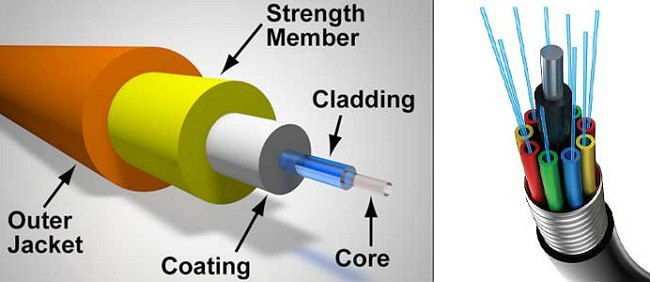

Cables de fibra óptica


Las partes del cable de fibra óptica son las siguientes:

  • Chaqueta externa – que es la parte más exterior para proteger todas las partes del cable.

  • Miembro de fuerza – Las fibras de refuerzo funcionan para evitar que el cable sufra una colisión fuerte.

  • Revestimiento – El revestimiento funciona para evitar que el cable se doble.

  • revestimiento – El revestimiento sirve de barrera con el núcleo principal del cable de fibra óptica.

  • Centro – El núcleo principal sirve como medio de transmisión de datos.

Uso de cable de fibra óptica.

Inicialmente, el cable de fibra óptica solo se utiliza para fines especiales, como el uso de redes troncales en una gran empresa.Pero con el tiempo, la red que usa fibra óptica se vuelve cada vez más popular y se usa para propósitos generales, tal vez incluso ahora la red de Internet en su hogar ya admita conectividad usando fibra óptica.

Ventajas de la fibra óptica

  • Capaz de transmitir señales a alta velocidad.

  • Simple y también flexible

  • Puede transmitir pulsos

  • Resistente a las ondas de radio o electromagnéticas
