Cómo elegir el cable apropiado para sistemas de monitoreo como CCTV y CÁMARA IP (parte del sistema de seguridad).

Vistas:79     Autor:Editor del sitio     Hora de publicación: 16-08-2022      Origen:Sitio

Cómo elegir el cable apropiado para sistemas de monitoreo como CCTV y cámara ip (parte del sistema de seguridad).cable de fibra óptica, cable coaxial o par trenzado (cat5e/cat6.)?


Póngase en contacto con Clara:

Whatsapp/wechat +8615355429141

Correo electrónico: sales11@zion-communication.com


¿Qué es un sistema de videovigilancia?


1. ¿Qué es un sistema de videovigilancia?¿Cuál es la relación entre el sistema de videovigilancia y el sistema de seguridad?¿Y cuáles son las categorías del sistema de videovigilancia?

1.1¿Qué es un sistema de seguridad?

Un sistema de seguridad y protección (SPS) es un sistema o red electrónica que utiliza productos de prevención de seguridad y otros productos relacionados.Algunas personas lo llaman un sistema de prevención de pérdidas, la prevención de pérdidas es tarea de la industria de la seguridad.

El sistema está constituido aproximadamente por un sistema de alarma, sistema de monitoreo, sistema de patrulla, control de asistencia y acceso, sistema de transmisión, sistema de intercomunicación del edificio, sistema de monitoreo del entorno de energía, sistema de administración de estacionamientos.


1.2¿Qué es un sistema de videovigilancia?

Sistema de Monitoreo CCTV CCTV (Circuito Cerrado de Televisión) La aplicación de fibra óptica, cable coaxial y microondas en su transmisión en circuito cerrado de la señal de TV y de la cámara a la pantalla de imagen constituye un sistema de TV independiente y completo.Puede crear imágenes en tiempo real, reflejar genuinamente el objeto que se está monitoreando y no solo extender significativamente la distancia de observación del ojo humano, sino también expandir la función del ojo humano.Puede reemplazar el monitoreo artificial en un entorno hostil durante mucho tiempo para que las personas puedan ver todas las situaciones reales de la escena monitoreada y grabadas a través de video.El sistema de vigilancia por video CCTV es una parte del sistema de seguridad, y aquí discutimos la aplicación del cable óptico, el cable coaxial y el cable trenzado en el sistema de vigilancia por video CCTV.


2. La aplicación de la fibra óptica, coaxial y cable trenzado en el sistema de video vigilancia, las ventajas y desventajas de cada uno.

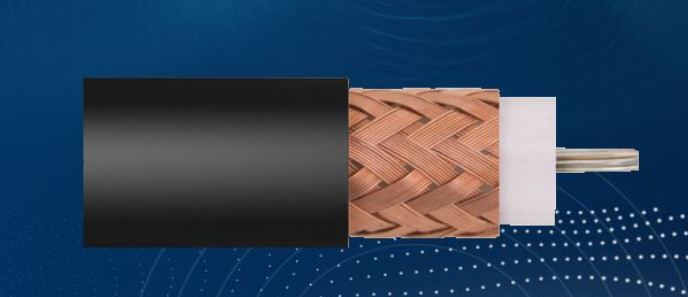

coaxial


2.1 Introducción del cable coaxial y su aplicación en videovigilancia.

El cable coaxial es un tipo de cable y la línea de transmisión de señales generalmente es causada por cuatro capas de material: la más interna es un cable de cobre conductor, fuera del conductor hay una capa del aislante dieléctrico hecho de plástico, fuera de la capa aislante es un capa delgada de envoltura conductora de malla (generalmente cobre o aleación), y luego una capa más externa de material aislante como una piel para protección.

Ventajas: buena capacidad antiinterferente, transmisión de datos estable y precio bajo.

Desventajas:

R: La atenuación de la señal es severa.Para garantizar la calidad de la imagen, la duración de la transmisión es limitada.Cuando la señal se transmite en el cable coaxial, su atenuación está relacionada con la distancia de transmisión y la frecuencia de la propia señal.En términos generales, cuanto mayor sea la frecuencia de la señal, mayor será la atenuación.El ancho de banda de la señal de video es enorme, alcanza los 6 MHz, y la parte de color de la imagen se modula en el extremo superior de la frecuencia.De esta manera, no solo se atenúa la amplitud total de la señal de video durante la transmisión en el cable coaxial, sino que la atenuación de cada componente de frecuencia atenuada significativamente, especialmente la parte de color, es la más grave.Por lo tanto, el cable coaxial solo es adecuado para la transmisión cercana de la señal de imagen.Cuando la distancia de transmisión supera los 200 metros, la calidad de la imagen se verá significativamente afectada, especialmente si el color se vuelve tenue y distorsionado.En un proyecto real, se usa un amplificador coaxial para amplificar la señal de video para extender la distancia de transmisión.Puede compensar diferentes componentes de frecuencia en varios tamaños para equilibrar y hacer que la salida de la señal de video recibida por el receptor sea lo más precisa posible.Sin embargo, los amplificadores coaxiales no se pueden instalar sin límite.Generalmente, en un sistema punto a punto, solo se pueden instalar como máximo para dos o tres;de lo contrario, no se puede garantizar la calidad de la transmisión de video y no es fácil de ajustar.Por lo tanto, cuando se utiliza el cable coaxial en el sistema de monitoreo, el rango de distancia de transmisión generalmente se limita a unos 400 o 500 metros para garantizar una buena calidad de imagen.B.El cable coaxial en sí mismo se ve muy afectado por el cambio climático y la calidad de la imagen se ve afectada por el clima.

C. El cable coaxial es grueso, por lo que no es conveniente cablearlo en aplicaciones de monitoreo intensivo;

D. El cable coaxial generalmente solo puede transmitir señales de video.Si el sistema necesita transmitir datos de control, audio y otras señales al mismo tiempo, necesita cableado adicional;

E. El cable coaxial tiene una capacidad antiinterferente limitaday no se puede aplicar a un entorno de fuerte interferencia;

F. Los amplificadores coaxiales tienen la desventaja de un ajuste difícil.

2.2 Introducción del par trenzado y su aplicación en videovigilancia

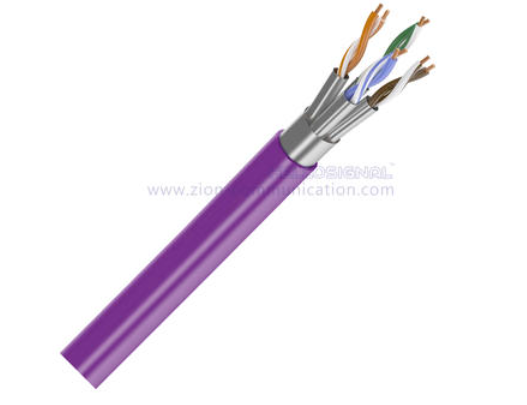

cable de red

Hay 3 tipos de líneas que se utilizan ampliamente, CAT5 y CAT5E/CAT6 y CAT6E/CAT7.El primero tiene un diámetro de línea delgada y el segundo es más grueso.

A. CAT5: este tipo de cable aumenta la densidad del hilo y recubre un material aislante de alta calidad, con una velocidad de transmisión de 100 MHz, que se utiliza para la transmisión de voz y una velocidad de transmisión máxima de 100 Mbps, principalmente para redes 100BASE-T y 10BASE-T .Este es el cable Ethernet más utilizado.

B.CAT5E: la clase super 5 tiene una atenuación pequeña, menos diafonía y tiene una relación de atenuación y diafonía (ACR) y una relación señal-ruido (pérdida de retorno estructural) más altas, y una diferencia de retardo de tiempo menor.El rendimiento ha mejorado mucho.La tasa de transmisión máxima de las líneas de superclase 5 es de 250 Mbps.

C. CAT6: la frecuencia de transmisión de este tipo de cable es de 1 MHz a 250 MHz, y la relación de atenuación cruzada integral (PS-ACR) de los seis tipos de sistemas de cableado a 200 MHz debe tener un gran margen, lo que proporciona 2 veces el ancho de banda de más que CAT5E.Una diferencia esencial entre CAT6 y CAT5E es que: se mejora el rendimiento de la diafonía y la pérdida de eco.Para la nueva generación de aplicaciones de red de alta velocidad de dúplex completo, es esencial un excelente rendimiento de pérdida de eco.El modelo de enlace esencial se elimina en CAT6.El estándar de cableado adopta la topología de la forma de estrella.La distancia de cableado requerida es: la longitud del enlace permanente no debe exceder los 90 m y la longitud del canal no debe exceder los 100 m.

D. CAT6E: Super seis líneas es una versión mejorada de las seis líneas, que también es un cable de par trenzado sin blindaje especificado en los estándares ANSI / EIA / TIA-568B.2 e ISO 6 / E que se utiliza principalmente en redes gigabit.En términos de frecuencia de transmisión, al igual que los seis tipos de líneas, también es de 200~250 MHz, y la velocidad de transmisión máxima también puede alcanzar los 1 000 Mbps, pero ha mejorado mucho en diafonía, decaimiento y relación señal-ruido. .

E. CAT7: Esta línea es la última línea de par trenzado en el estándar ISO 7 clase/clase F, diseñada principalmente para adaptarse a la aplicación y desarrollo de la tecnología Ethernet de diez gigabits.Pero ya no es un par trenzado sin blindaje sino blindado para que pueda transmitir al menos 500 MHz, más del doble que las seis y super seis líneas, con una tasa de transmisión de hasta 10 Gbps.

El uso de pares trenzados tiene una larga historia y la transmisión telefónica lo está utilizando.Muchos sistemas de control industrial, lugares de interferencia significativos y transmisión a larga distancia han utilizado pares trenzados.Hoy en día, nuestra LAN ampliamente utilizada también utiliza par trenzado.El par trenzado se usa ampliamente porque tiene muchas ventajas, como una gran capacidad antiinterferencias, larga distancia de transmisión, fácil cableado y bajo precio.Debido a la importante atenuación de la señal, cuando la distancia de transmisión es larga, la frecuencia de las señales no puede ser demasiado alta, mientras que en señales de alta velocidad como Ethernet, existe un límite de 100 m para pares trenzados.

Cuando el ancho de banda alcance los 6 MHz, si se transmite directamente en la línea de par trenzado, la atenuación será excelente para las señales de video.Para lograr la transmisión a larga distancia en una línea de par trenzadolas señales deben ser amplificadas y compensadas por señales de video.El equipo de transmisión de video de línea de par trenzado es para completar esta función.Con un par de transceptores de video de par trenzado adicionales, la imagen se puede transmitir de 1 a 2 km.Los equipos de transmisión de video de par trenzado y par trenzado son muy baratos.No solo no aumentó el costo del sistema, sino que el costo disminuyó significativamente cuando la distancia aumentó en comparación con el cable coaxial.Por lo tanto, el sistema de monitoreo con transmisión de par trenzado es más ventajoso que el cable coaxial.

1.3 Introducción y aplicación de fibra óptica en videovigilancia

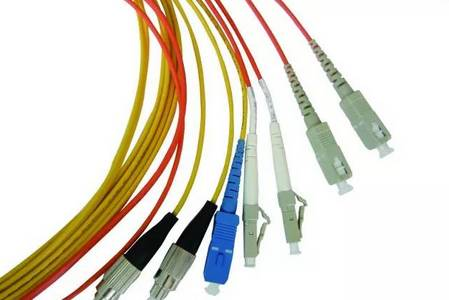

Fibra óptica


La fibra óptica (Fiber Optic Cable) transmite señales a través de pulsos de luz, por lo que el material también es principalmente vidrio o plexiglás.Consiste en un núcleo de fibra, un revestimiento y una funda protectora.

La estructura de la fibra es similar al cable coaxial, una fibra óptica central hecha de vidrio o plástico transparente, rodeada de materiales protectores.Se puede combinar en un solo cable según sea necesario.Según los diferentes modos de ocurrencia de la señal óptica, la fibra óptica se puede dividir en fibra óptica monomodo y fibra óptica multimodo.

Un 'molde' es un haz de luz que entra en la fibra óptica en un ángulo determinado).La fibra multimodo generalmente se usa para conexiones de red dentro del mismo edificio de oficinas o en áreas relativamente cercanas.La fibra óptica monomodo ofrece datos con mayor calidad y mayor distancia de transmisión y, a menudo, se usa para conectarse entre edificios de oficinas o redes geográficamente más dispersas.Suponga que utiliza fibra óptica y cable como medio de transmisión de red.En ese caso, también debe agregar transceptores de terminales ópticos y otros equipos, por lo que el costo se usa cada vez menos en aplicaciones típicas.

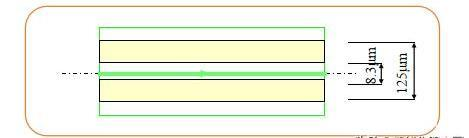

fibra óptica monomodo

fibra óptica monomodo

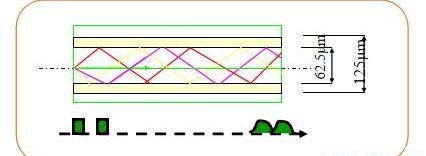

fibra óptica multimodo

fibra óptica multimodo

La característica más importante de la fibra óptica es que la transmisión es la señal luminosa, por lo que no se ve afectada por la interferencia de señales electromagnéticas externas.La velocidad de atenuación de la señal es lenta, por lo que la distancia de transmisión de la señal es mucho mayor que la transmisión de la señal eléctrica anterior y es especialmente adecuada para el entorno electromagnético de lugares hostiles.Debido a las características de reflexión óptica, se pueden transmitir varias señales simultáneamente.Por lo tanto, la velocidad de transmisión de la fibra óptica puede ser muy alta.Actualmente, la red de fibra óptica de 1 Gbps y 1000 Mbps se ha convertido en la principal red de alta velocidad.En teoría, la red de fibra óptica puede alcanzar la velocidad más alta de 50.000 Gbps y 50 Tbps.Sin embargo, el uso de fibra óptica como medio de transmisión de red requiere conocimientos profesionales específicos, un transceptor óptico y otros equipos especiales, por lo que el costo es alto.

3. ¿Quién es el gran ganador de la fibra óptica y el cable coaxial?

Hay dos métodos diferentes de monitoreo en videovigilancia HD: IP HD y SDI HD;en la transmisión SDI HD, la mayoría de los medios de transmisión son cables de fibra óptica.Para el sistema de videovigilancia HD, tanto la arquitectura de red IP como la arquitectura de transmisión de fibra analógica tradicional son importantes direcciones de desarrollo futuro, especialmente para la arquitectura de transmisión de fibra analógica clásica, los usuarios y los ingenieros no tienen que adaptarse a la arquitectura IP.

Tanto el cable de fibra óptica como el cable coaxial pertenecen a un cable de red.Aunque ambos se pueden utilizar en el campo de la monitorización, existen diferencias aparentes.Primero, la apariencia del cable coaxial es más gruesa que la del cable de fibra óptica.De la estructura, el cable coaxial comprende capas de materiales aislantes que envuelven el conductor central de cobre;La fibra óptica está compuesta de una fibra de vidrio similar a un cabello envuelta por una funda aislante.

En segundo lugar, la velocidad de transmisión de datos, la capacidad antiinterferencias y el precio de la fibra óptica y el cable coaxial también son diferentes.En la mayoría de los mercados domésticos o civiles, el cable coaxial se usa más ampliamente, debido a la ventaja de bajo precio del cable coaxial.En la transmisión de datos, tome la imagen de definición estándar general.Por ejemplo, el cable coaxial también satisface las necesidades de transmisión de datos en cuanto a estabilidad y tamaño de datos.

3.1 Puesto de fibra óptica y cable coaxial en la misma línea de salida

Una vez más, para el desarrollo HD del sistema de videovigilancia, la imagen de 1080p ocupa mucho ancho de banda, por lo que en áreas particulares, la transmisión de fibra óptica es ligeramente mejor;la fibra óptica se basa en información visual, fuerte anti-interferencia y buena confidencialidad;Algunas personas dicen que el cable coaxial se ve afectado por el ancho de banda, la imagen de 1080p ocupa mucho ancho de banda, con el flujo de datos actual, es difícil lograr una transmisión de imagen de alta calidad.

3.2 Diferentes materiales tienen diferentes cableados de ingeniería

La transmisión de imágenes y datos también se mencionó anteriormente, entonces, ¿qué sucederá con las aplicaciones prácticas?Hoy en día, el monitoreo no se vende solo como equipo sino por sistemas de ingeniería.¿Qué problemas encuentras en el cableado de la red?

La fibra óptica es un objeto frágil en el cableado de ingeniería que necesita atención especial.Especialmente para los lugares de giro de ángulo, el cable de fibra óptica no se puede doblar en un rincón muerto, y la fibra óptica delicada se romperá, no se puede lograr la transmisión;El cable coaxial es el cable de red doméstico más común en el sistema de monitoreo con unión BNC, no necesita cuidados especiales, el uso es muy casual.

3.3 El costo es muy diferente en los campos de aplicación

Echemos un vistazo a la diferencia en su campo de aplicación.Debido al diferente costo de los dos cables, su campo de aplicación es diferente.El costo del cable coaxial es relativamente bajo y adecuado para sistemas de monitoreo de redes domésticas;El costo de la fibra óptica es alto y se usa más para ciudades seguras y otros proyectos.En particular, el desarrollo de videovigilancia HD se ha convertido en una situación en tiempo real, pero en la situación actual de la aplicación del mercado, ambos pueden aplicarse en el sistema de monitoreo HD;el efecto de imagen también depende del sistema de almacenamiento y del equipo de visualización, por lo que el ancho de banda no es el único estándar para determinar la calidad de imagen 'HD'.

3.4 Desarrollar un mercado de monitoreo diversificado

El equipo de monitoreo debido a los diferentes medios de transmisión formará diferentes sistemas de monitoreo.También variará para otros dispositivos en el diseño.Estos dos diferentes medios de transmisión conducen a la diversificación de los sistemas de seguimiento.

El sistema de monitoreo de red IP basado en cable coaxial es una plataforma de monitoreo abierta.Una cámara de monitoreo de red corresponde a una dirección IP, su seguridad es preocupante, pero para equipos periféricos, NVR, servidores de video en red y otros productos son derivados del monitoreo de red IP, que es la dirección de desarrollo futuro del monitoreo de red HD.

El sistema de monitoreo de red de simulación tradicional, que se basa en el cable de fibra óptica, es un entorno de monitoreo de circuito relativamente cerrado, especialmente el uso de la velocidad de transmisión de fibra óptica y las características de datos prominentes, mientras que en un mercado de monitoreo de simulación de tiempo está casi muerto, retírelo desde el borde de la muerte, especialmente para productos HD-SDI: cámara HD-SDI HD, equipo terminal óptico HD-SDI, con transmisión de fibra óptica, puede disfrutar de una alta calidad de imagen de 1080p.

Comentarios:

Dos medios de transmisión diferentes nos permiten ver la dirección de desarrollo diversificada del sistema de videovigilancia, ya sea el monitoreo de red IP desarrollado o el sistema de monitoreo de circuito cerrado CCTV tradicional.En este período crítico de conectar el pasado y el próximo, el monitoreo y la transmisión brindan más espacio de desarrollo para el mercado de la seguridad.

La transmisión de fibra óptica impulsa el desarrollo del mercado de monitoreo de alta gama y es la fuerza de respaldo más importante de los productos de monitoreo SDI;La transmisión por cable coaxial impulsa el mercado de monitoreo de Ethernet, acerca el campo de la videovigilancia a la vida civil, es el mejor guardián de la comida, la ropa, la vivienda y el transporte de las personas.Desde la construcción de una ciudad segura hasta el monitoreo familiar, el desarrollo diversificado del mercado de monitoreo es el orgullo de toda la industria.De cara a futuras oportunidades de desarrollo del mercado, los dos se encuentran en la misma línea de partida, ¿quién gana y quién pierde?¿Puedes decidir?
