Consejos sobre conectores de fibra óptica: debe saber

Vistas:2     Autor:Editor del sitio     Hora de publicación: 20-01-2021      Origen:Sitio

Introducción Conectores de fibra óptica

Los conectores de fibra óptica proporcionan una pieza crítica de infraestructura para telecomunicaciones, procesos de comunicación de datos, equipos de medición de precisión y láseres, entre otras aplicaciones.Las férulas son un componente importante de los conectores de fibra óptica, ya que hacen posible la alineación precisa de las fibras.


Los conectores de fibra óptica utilizan la luz para transmitir información.Las conexiones seguras y precisas entre fibras son esenciales para transmisiones confiables y de alta calidad.Los casquillos hacen posibles esas conexiones, lo que garantiza que las fibras se alineen correctamente y que la conexión no se desvíe debido a sacudidas, golpes u otras formas de interferencia.


En las conexiones de fibra óptica, dos factores críticos por los que sus usuarios deben preocuparse son la pérdida de inserción y la pérdida de reflexión.La pérdida de inserción se refiere a una pérdida de potencia de la señal que resulta de la forma en que se conectan las fibras.La pérdida de reflexión, o pérdida de retorno, se refiere a una pérdida de potencia de la señal que resulta de una parte de la señal que se refleja de regreso a su fuente.


Al elegir conectores de fibra óptica, los usuarios deben considerar cuánta pérdida de inserción y reflexión es aceptable, y qué conector los mantendrá dentro de este rango de manera más efectiva y económica.


En los conectores de fibra óptica, el extremo de la fibra que se conecta está encerrado en una férula de 2,5 mm, normalmente hecha de cerámica, metal o un material compuesto.Las puntas de los conectores están pulidas para crear una superficie redondeada.Esta superficie lisa permite que las fibras que se conectan se toquen solo en sus núcleos, creando una conexión de mejor calidad.


La forma en que se pule el conector es importante para su calidad.Los fabricantes suelen tener varios grados de pulido para los conectores.Cuanto mayor sea el grado de pulido utilizado, menor será la pérdida de inserción y la retrorreflexión que tendrá la conexión de fibra óptica.


En general, hay cuatro tipos de pulidores de casquillos, que incluyen:


PC polaco

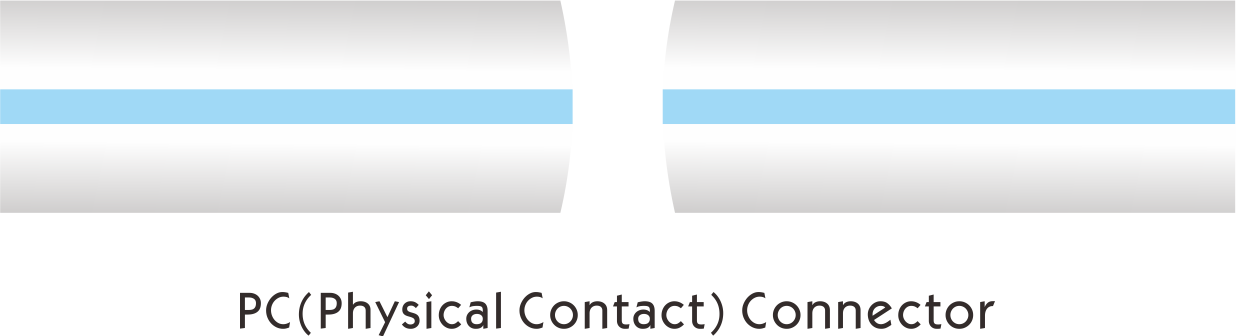

Conector de PC (contacto físico)

El conector de fibra de PC se refiere al conector que está pulido en el estilo de contacto físico.Es el tipo de pulido más común que se encuentra en la fibra multimodo OM1 y OM2.El conector de fibra para PC se generó para superar el espacio de aire entre dos superficies debido a pequeñas imperfecciones en el conector de fibra plano original.En el diseño del conector de fibra para PC, hay una cabeza de cono ligeramente cilíndrica con el objetivo de eliminar el espacio de aire, de modo que la pérdida de retorno típica en aplicaciones monomodo es de aproximadamente -40 dB, más alta que la pérdida de retorno del estilo de pulido plano original (- 14 dB o aproximadamente 4%).Hasta ahora, este estilo de pulido ha quedado obsoleto y la evolución: el estilo de pulido UPC ha surgido.


UPC polaco

Conector UPC (contacto ultrafísico)

UPC es el acrónimo de Ultra Physical Contact.Es una mejora del conector de fibra de PC con un mejor acabado superficial después de un pulido prolongado y la pérdida de retorno es mejor que la estructura de PC, casi -50dB o más.Aunque tiene un reflejo trasero relativamente más bajo en comparación con el conector de PC, no es lo suficientemente robusto.Tenga en cuenta que las conexiones y desconexiones repetidas provocarán la degradación de la superficie y el rendimiento final.


APC polaco

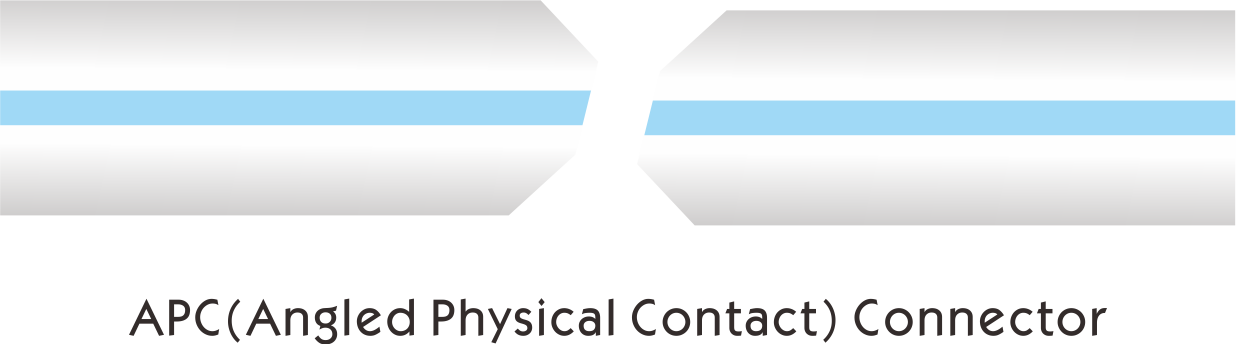

Conector APC (contacto físico en ángulo)


En la búsqueda de la reflexión de la parte inferior de la espalda, se desarrollaron los conectores de fibra APC.APC se refiere a Angled Physical Connect, cuyo radio de extremo de férula se pule en un ángulo de 8°, lo que minimiza el reflejo posterior como resultado.Desde que se agregó el extremo en ángulo, la luz reflejada se filtrará hacia el revestimiento en lugar de permanecer en el núcleo de la fibra.Cabe señalar que los conectores APC solo deben acoplarse con otros conectores pulidos en ángulo en lugar de conectores pulidos sin ángulo, o causará una pérdida de inserción muy alta.La pérdida de retorno óptico de los conectores APC es de -60 dB o superior, mejor que la de otros tipos de conectores.


UPC vs. APC: ¿Cuáles son sus diferencias?

Apariencia

La principal diferencia en términos de apariencia es el extremo de la fibra.Los conectores de PC y los conectores UPC están pulidos sin ángulo, aunque el extremo del UPC tiene una ligera curvatura.En su lugar, se presenta un conector APC con un extremo en ángulo de 8°.


Otra diferencia obvia es el color.Es visible para distinguir qué tipo de estilo pulido presenta el conector por el color del cuerpo del conector.Tome un cable de conexión de fibra óptica monomodo FS LC APC como ejemplo, los conectores en ambos extremos de la fibra son todos verdes.Mientras que para un cable de conexión de fibra óptica monomodo LC UPC, los conectores son generalmente azules.También es una forma sencilla de diferenciar estos conectores.


Conector SC de 0,9 mm



Actuación

¿Qué significa esta diferencia en términos de rendimiento?Con los conectores UPC, cualquier luz reflejada se refleja directamente hacia la fuente de luz.El extremo en ángulo del conector APC hace que la luz reflejada se refleje en un ángulo hacia el revestimiento y no directamente hacia la fuente.Esto provoca algunas diferencias en la pérdida de retorno, que es una medida de la luz reflejada que se expresa como un valor de dB negativo (cuanto mayor sea el valor, mejor).Los estándares de la industria recomiendan que la pérdida de retorno del conector UPC sea de -50 dB o mayor, mientras que la pérdida de retorno del conector APC sea de -60 dB o mayor.


Solicitud

Dado que algunas aplicaciones son más sensibles a la pérdida de retorno, se prefieren los conectores APC en estos campos, por ejemplo, en un rango de longitud de onda más alto como los que se usan para señales de video RF, especialmente aplicaciones FTTx y para aplicaciones como redes ópticas pasivas y otros sistemas WDM que usan alta longitud de onda a través de fibra monomodo.


Para aquellas aplicaciones en las que no se presta mucha atención a la pérdida de retorno, entra en juego UPC o PC.Los conectores de PC se ven generalmente en los equipos de los operadores de telecomunicaciones, mientras que los conectores UPC son populares en los sistemas de datos, telefonía y televisión digital.


Una cosa que debe tenerse en cuenta es que los conectores APC y UPC no pueden ni deben acoplarse.El acoplamiento no solo provoca un rendimiento deficiente porque los núcleos de fibra no se tocan, sino que también puede destruir ambos conectores.Lo último que desea hacer es causar daños permanentes en el transmisor, especialmente con equipos monomodo de mayor costo.


Otro punto importante: la pérdida del cable suele ser el contribuyente más pequeño a la atenuación del sistema.La mayor pérdida proviene del conector.Los conectores de mayor rendimiento ofrecen ahorros de dB que son más significativos, medibles y consistentes.


Tipos de material de férula

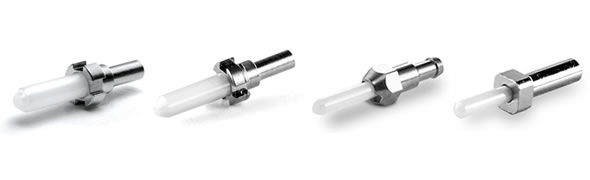

Tipos de material de férula


Los casquillos de fibra óptica suelen estar hechos de cerámica, metal o materiales compuestos.Cada material tiene sus ventajas y desventajas.Las férulas suelen ser el componente más costoso de un adaptador de fibra óptica y, a menudo, representan alrededor del 80 por ciento de su costo total.


Los manguitos de virola de cerámica suelen ser más fáciles de moldear y alinear con precisión para los fabricantes con la fibra, lo que los hace más adecuados para conexiones de cable monomodo.Debido a que los fabricantes pueden crear un ajuste más ajustado, estas férulas proporcionan una pérdida óptica mucho menor que las férulas fabricadas con otros materiales.Las fundas de férulas de cerámica se utilizan para las conexiones de red más vitales, como redes de alta seguridad o conexiones en armarios de cableado.


Las férulas hechas de metal, bronce por ejemplo, son más duraderas que las férulas de cerámica, pero a menudo no ofrecen el mismo nivel de precisión de alineación que sus primos de cerámica.Perforar un orificio preciso a través del manguito de la férula de metal puede ser difícil y eso puede resultar en una alineación de fibra menos precisa.El uso del centrado de joyas de reloj mejora la alineación, pero, en general, las fundas de férulas de metal son más adecuadas para aplicaciones de fibra multimodo donde la alineación absoluta no es crucial.


Las férulas compuestas actúan como un gran material de compromiso.Menos costosas que las férulas de cerámica, estas férulas también brindan un mayor nivel de precisión que las férulas de metal.




8 tipos de conectores de fibra óptica para elegir

Conector LCD

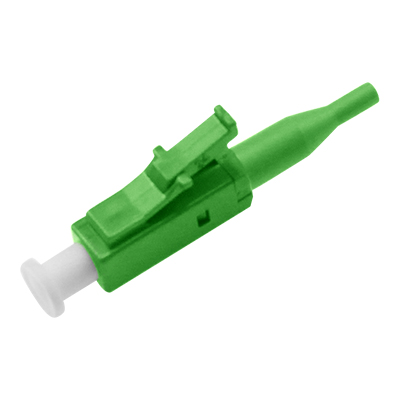

Conector LC-APC de 0,9 mm

Los conectores LC son muy populares en las redes monomodo.Es conocido por su buen rendimiento y tamaño pequeño.Los conectores LC tienen una férula de 1,25 mm, aproximadamente la mitad del tamaño de los conectores SC.También se le conoce comúnmente como 'pequeño conector'.



Conector SC

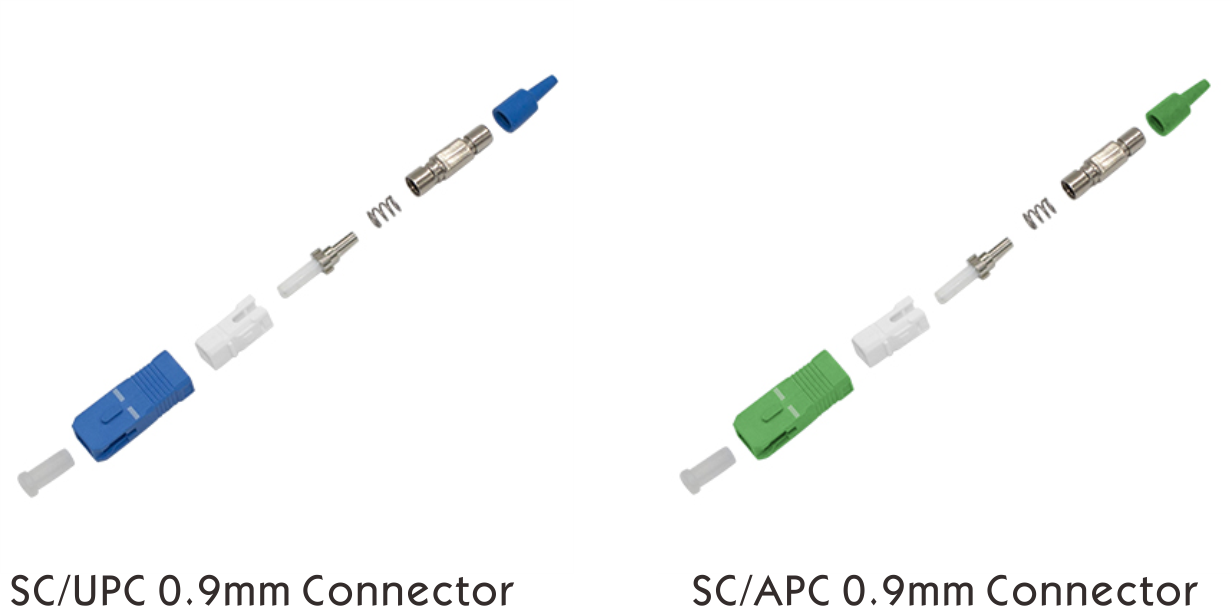

Conector SC de 0,9 mm

El SC es un conector a presión que también cuenta con una férula de 2,5 mm muy similar al conector ST y es conocido por su excelente rendimiento.El conector es simple, resistente y de bajo costo.

Sus operaciones simples de empujar y quitar lo convierten en una opción popular.


Conector FC

Conector FC de 0,9 mm

El conector FC era muy popular dentro de las redes de fibra óptica, sin embargo, su uso ha disminuido en los últimos tiempos y ha sido reemplazado por SC y LC.El conector utiliza un contenedor roscado y una llave alineada.Una vez colocado, puede permanecer en su lugar con perfecta precisión.


Conector ST

Conector ST de 0,9 mm

El conector ST sigue siendo uno de los conectores más utilizados, especialmente para redes multimodo, como campus universitarios y la mayoría de los edificios.El conector es muy fácil de usar debido a su mecanismo de resorte, enchavetado y 'presionar y girar' dentro de su diseño.El conector ST cuenta con un montaje de bayoneta y una férula de polímero o cerámica cilíndrica larga de 2,5 mm para sujetar la fibra.


Conector MTRJ

Conector MTRJ

El MT-RJ es un conector dúplex donde ambas fibras están en una única férula de polímero.Utiliza pines para la alineación y tiene formatos macho, hembra y plug and jack.El MT-RJ es un dúplex que suele ser difícil de probar, ya que la mayoría de los equipos de prueba no permiten la adaptación directa al conector.


Conector UM

Conector UM

Los conectores MU se asemejan a una versión en miniatura de SC con una férula de 1,25 mm.Su pequeño tamaño permite que el conector MU ocupe un espacio reducido y se utilice en aplicaciones densas.El conector es cuadrado y utiliza un mecanismo push-pull para bloquear.Este tipo de conector es más popular en países como Japón.


Conector E2000

Conector E2000 UPC de 0,9 mm

El conector E2000 se utiliza principalmente en las redes de telecomunicaciones modernas.El conector cuenta con un exclusivo obturador con resorte que protege la férula de la suciedad, el polvo y los rayones.Dado que el conector utiliza una férula de cerámica monobloque, no existen problemas relacionados con diferentes coeficientes de expansión.El E2000 utiliza un conector de bloqueo push-pull.La pérdida de retorno del E2000 es una de las más bajas de la industria con solo 0,1 dB.


conector MPO

Conector MPO APC

Los cables con terminación MPO se utilizan ampliamente en entornos de cableado de alta densidad, como centros de datos.El cable multifibra tradicional de protección ajustada necesita que un técnico calificado termine cada fibra individualmente.El cable MPO que transporta múltiples fibras viene preterminado.Los conectores MPO terminados en fábrica suelen tener arreglos de 12 o 24 fibras.MPO significa Multi-Fiber Push On.Este conector se usa comúnmente para terminar conexiones de cinta multifibra en ambientes interiores.

El conector MPO puede ser macho o hembra.Puede distinguir el conector macho por los dos pines de alineación que sobresalen del extremo de la férula.Los conectores hembra MPO tendrán orificios en la férula para aceptar las clavijas de alineación del conector macho.


Puede encontrar más información sobre nuestros sistema de fibra aquí.

¿Tiene preguntas sobre el conector de fibra?¡Envíanos una nota y te las respondemos!
