Vistas:2 Autor:Editor del sitio Hora de publicación: 22-08-2019 Origen:Sitio

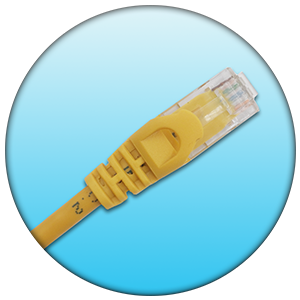

Cat 6 (Categoría 6) es un estándar de cable utilizado principalmente para ethernet redes informáticas, sistemas de seguridad y servicios telefónicos.
Cable de categoría 6 es retrocompatible con el Gato 5E, Categoría 6 (Wiki) El cable es capaz de transmitir voz y datos hasta 155 Mbps (megabits por segundo), con posibles frecuencias de transmisión de hasta 550 MHz.
gato 6 lleva ethernet Conexiones 10Base-T, 100Base-TX y 1000Base-T (Gigabit Ethernet).
El cable Cat 6 está respaldado por especificaciones más estrictas para la diafonía y el ruido del sistema que los estándares de cableado anteriores.
Los cables de categoría 6 vienen con cuatro pares de hilos de cobre trenzados y cada par trenzado está fabricado con cobre de calibre 23 más grande.
El modelo anterior, Categoría 5, usaba cables de cobre de calibre 24.En calibres de cable, un número mayor indica un cable más pequeño.
Los cables Cat 6 generalmente terminan con conectores eléctricos RJ-45.
El rendimiento de la ruta de la señal se limitará al de la categoría más baja si se entremezclan los componentes de los diversos estándares de cable.
La longitud máxima de una Cable de categoría 6 segmento es de 220 metros.
Es necesario instalar un repetidor para enviar datos a distancias más largas o puede ocurrir una pérdida de datos.
| LONGITUDES MÁXIMAS DEL CABLE ETHERNET | ||
|---|---|---|
| ESPECIFICACIÓN | TIPO DE CABLE | LONGITUD MÁXIMA |
| 10BaseT | Par trenzado sin blindaje | 100 metros |
| 10Base2 | Cable coaxial delgado | 180 metros |
| 10Base5 | Cable coaxial grueso | 500 metros |
| 10BaseF | Cable de fibra óptica | 2000 metros |
| 100BaseT | Par trenzado sin blindaje | 100 metros |
| 100BaseTX | Par trenzado sin blindaje | 220 metros |
Instalando gato 6 Se cree que el cable es más difícil que Cat 5 o Gato 5E.La razón principal detrás de esto es que los conductores están retorcidos con más fuerza en los cables Cat 6,
lo que hace que sea más difícil separarlos.Aparte de esto, todo lo demás es esencialmente lo mismo que instalar cables Cat 5 o Cat 5E.
Las empresas de fabricación de cables proporcionan conectores y paneles con dientes mucho más afilados para ayudar a dividir los conductores en pares y completar fácilmente los cables de instalación Cat 6.
Sin embargo, durante la instalación de los cables Cat 6 es recomendable dedicar un poco más de tiempo y realizar la instalación correctamente sin dañarse los dedos.
Paso 1
Este procedimiento generalmente se aplica a los conectores Cat 6 RJ45.
Se proporciona un método alternativo para los conectores que utilizan una 'barra de carga'.
Paso 2
Corte el cable a la longitud necesaria.
Si planea usar botas sin enganches, este sería un buen momento para ponérselas.
Asegúrese de que las botas estén orientadas 'hacia afuera' hacia el conector.
Paso 3
Pele la cubierta del cable aproximadamente 1 pulgada.
Utilice el cortador proporcionado con la herramienta de engaste o pele a mano.
Tenga cuidado de no mellar los cables individuales.
Desenrosque cada uno de los 4 pares y enderece cada alambre tanto como sea posible entre los dedos.
Paso 4

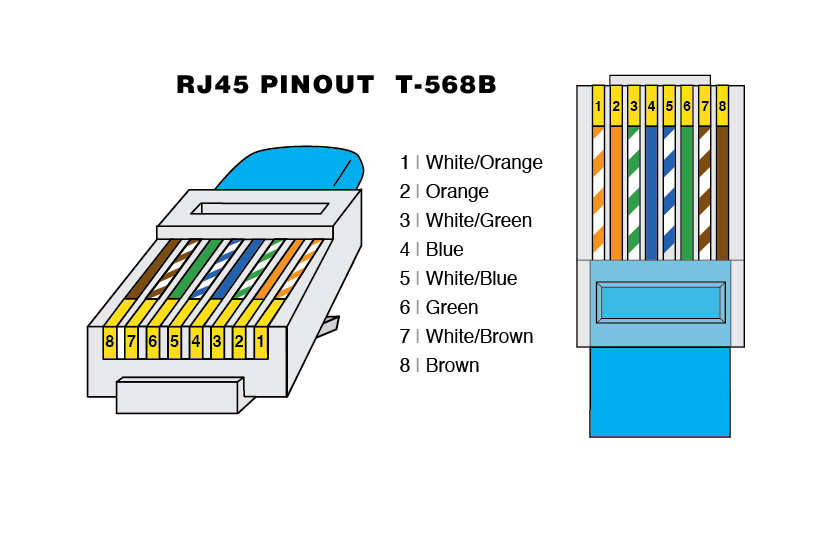

Utilice el esquema de cableado 568-B en ambos extremos para un cable de conexión estándar.
Paso 5
Reúna todos los cables lo más cerca posible.
Sostenga los cables agrupados (y ordenados) juntos firmemente entre el pulgar y el índice.
Corte todos los cables en un ángulo perfecto de 90 grados desde el cable,
1/2 pulgada desde el final de la cubierta del cable.
Use una herramienta de corte afilada para no 'aplastar' los extremos del cable.
Paso 6
Con las clavijas del conector hacia arriba, inserte con cuidado los cables en el conector.
Aplique una cantidad moderada de fuerza para asentar adecuadamente los cables contra los contactos en el conector.
UNA.
Tenga en cuenta que la barra de carga tiene ranuras en un lado con un borde con pestaña en un extremo.
El lado ranurado debe mirar hacia los pines dentro del conector.
Los cables se insertan en el extremo con brida.
B.
Sostenga los cables agrupados (y ordenados) juntos firmemente, entre el pulgar y el índice.
Corte todos los hilos en un ángulo agudo desde el cable.
Use una herramienta de corte afilada para no 'aplastar' los extremos del cable.
C.Sostenga la barra de carga de modo que los orificios escalonados miren hacia el cable.
Inserte los cables a través de la barra de carga, uno a la vez, observando cuidadosamente la orientación.
Deslice la barra de carga lo más abajo posible.
D.Corte los extremos sobrantes del cable con un corte recto de aproximadamente 0,25' más allá de la barra de carga.
Con las clavijas del conector hacia arriba, deslice el conjunto de la barra de carga en el conector.
Asegúrese de que los cables estén firmemente asentados en el extremo del conector.
Los cables de par marrones deben estar en el lado derecho.
Paso 7
Observe la punta del conector para confirmar que todos los cables están completamente insertados.
El final de cada cable debe estar a la vista.
Debe haber suficiente cubierta del cable dentro del conector para engarzarlo.
Consejo: Deslice la barra de carga hacia adelante según sea necesario para proporcionar la ubicación ideal.
Paso 8
Coloque el conector en la herramienta de crimpado y apriete con fuerza para que el mango alcance su máximo giro.
Paso 9
Repita el proceso en el otro extremo utilizando el esquema de cableado deseado.
Asegúrese de deslizar las botas sin enganches cómodamente sobre los conectores cuando haya terminado.
Paso 10
Utilice siempre un probador de cables para comprobar la continuidad, los circuitos abiertos y los cortocircuitos.
Paso 11
La construcción de cables de conexión requiere práctica, así que continúe hasta que domine su técnica.
| RESUMEN DE RENDIMIENTO DEL CABLE ETHERNET | |||
|---|---|---|---|
| CATEGORÍA | BLINDAJE | VELOCIDAD MÁXIMA DE TRANSMISIÓN (A 100 METROS) | EL ANCHO DE BANDA MÁXIMO |
| gato 3 | sin blindaje | 10Mbps | 16 MHz |
| gato 5 | sin blindaje | 10/100Mbps | 100 MHz |
| gato 5e | sin blindaje | 1000 Mbps / 1 Gbps | 100 MHz |
| gato 6 | blindado o sin blindaje | 1000 Mbps / 1 Gbps | >250 MHz |
| gato 6a | blindado | 10000 Mbps / 10 Gbps | 500 MHz |
| gato 7 | blindado | 10000 Mbps / 10 Gbps | 600 MHz |
| Número de pin RJ45 | Color del cable (T568A) | Diagrama de cableado (T568A) | Señal 10Base-T Señal 100Base-TX | Señal 1000Base-T |
|---|---|---|---|---|
| 1 | Blanco verde |  | Transmitir+ | BI_DA+ |
| 2 | Verde |  | Transmitir- | BI_DA- |
| 3 | Blanco/Naranja |  | Recibir+ | BI_DB+ |
| 4 | Azul |  | No usado | BI_DC+ |
| 5 | Blanco azul |  | No usado | BI_DC- |
| 6 | Naranja |  | Recibir- | BI_DB- |
| 7 | Blanco/Marrón |  | No usado | BI_DD+ |
| 8 | Marrón |  | No usado | BI_DD- |
El cable de categoría 6 tiene mejores especificaciones que el 5 o 5e, lo que le permite admitir una transmisión de datos más rápida cuando se instala con dispositivos compatibles.
Sin embargo, el cable Cat 6 es compatible con las especificaciones anteriores y se puede implementar en redes que utilizan hardware antiguo sin problemas.
cable Cat6 sin blindaje proporciona cierta resistencia a EMI/RFI debido a la torsión de los pares de cables.Además, tender un cable UTP en un ángulo de 90 grados en relación con la fuente de la interferencia brinda protección adicional y minimiza la exposición.Con su protección integrada (par trenzado) y esta protección adicional, el cableado UTP Cat6 puede brindar cierta protección contra EMI/RFI.
Si su aplicación requiere más protección contra interferencias electromagnéticas, Cat6 blindado puede ser el camino a seguir.El blindaje protegerá sus datos de interferencias electromagnéticas y de radio, lo que dará como resultado velocidades de transmisión más rápidas y menos errores de datos.El cable blindado también es mejor que el cable no blindado para proteger contra la diafonía externa (AXT).
Cómo certificar o recertificar cableado de par trenzado para Ethernet de 10 Gb/s
Descargar PDF
Los cables largos aumentarán su latencia ya que la señal tiene más tiempo para ir.
Esto no debería importar mucho en el caso ya que la señal se propaga cerca de la velocidad de la luz,
los 10 metros adicionales serán imperceptibles en comparación con las muchas millas a cualquier servidor al que acceda.
Habrá cierta pérdida de señal en recorridos extremadamente largos, lo que reducirá el ancho de banda, pero no debería ser significativo a más de 20 metros.
100 metros es el punto donde hay que empezar a preocuparse por la longitud de la carrera
