Cree una lista de materiales de cable lista para cotizar para alarma contra incendios, vigilancia CCTV, control de acceso, alarma antirrobo y rutas de seguridad plenum. ZION ayuda a los equipos de proyecto a comparar la categoría de cables, el tamaño del conductor, el blindaje, la clasificación de la ruta, la longitud del embalaje, el marcado del cable y los requisitos de documentación antes de la adquisición.
No empiece con un nombre genérico de “cable de seguridad”. Comience desde el dibujo del sistema: circuitos de alarma contra incendios, rutas de cámaras CCTV, puertas controladas, zonas de alarma de intrusión y cualquier vía plenum. Luego defina la construcción del cable, el tamaño del conductor, el blindaje, la clasificación de la cubierta, el marcado del cable, la longitud del tambor y los documentos. Esto hace que la cotización sea más precisa y brinda a los contratistas una lista de materiales más limpia para la presentación y la compra.

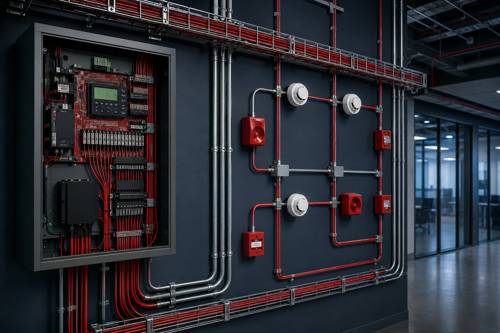

Para detectores, estaciones manuales, paneles de control, dispositivos de notificación, rutas ascendentes, rutas plenum y circuitos resistentes al fuego.

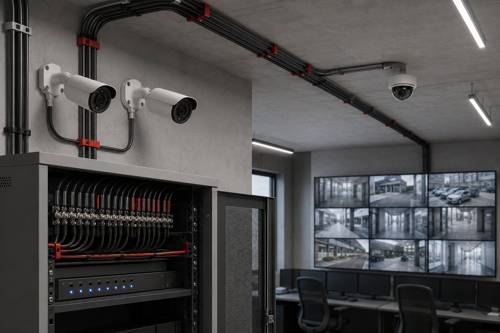

Para cámaras analógicas, sistemas de video HD, rutas de DVR, terminales de cámara, troncales coaxiales y cableado de alimentación y video de cámara.

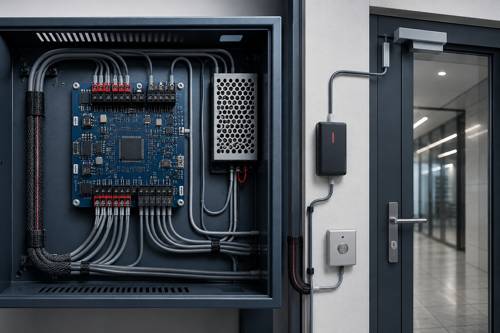

Para controladores de puertas, lectores de tarjetas, cerraduras eléctricas, contactos de puertas, botones REX, teclados y paneles de control de acceso.

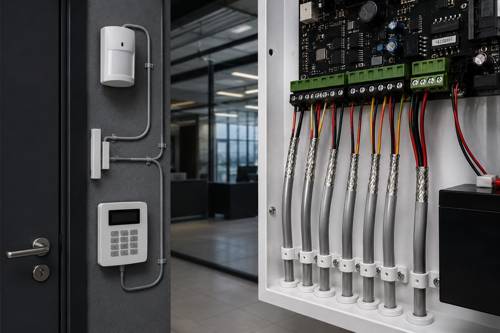

Para sensores de intrusión, contactos de puertas/ventanas, detectores de rotura de cristales, teclados, sirenas y cableado de paneles de control de alarma.

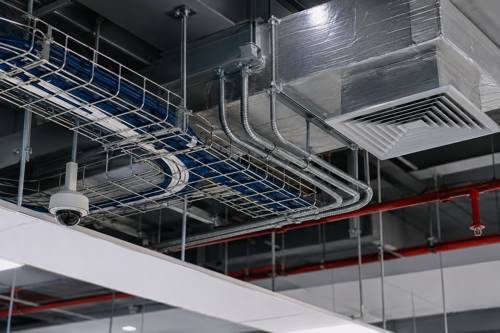

Para rutas de seguridad de baja tensión que pasan a través de espacios plenum o de manejo de aire en edificios comerciales.
| Área del sistema | Dispositivos típicos | Dirección del cable | Cheques de compra clave |
|---|---|---|---|
| sistema de alarma contra incendios | Detector de humo, estación manual, bocina, luz estroboscópica, panel y circuito de control de emergencia | Cable de alarma contra incendios, cable vertical/plenum de alarma contra incendios o cable resistente al fuego según las especificaciones | Texto sobre clasificación de incendios, blindaje, tamaño del conductor, documentos de aprobación, condiciones del recorrido del cable y marcado de la cubierta. |
| Vigilancia por circuito cerrado de televisión | Cámara analógica, cámara HD, DVR, alimentación de cámara y recorrido de cámara perimetral | Cable coaxial RG59, RG6, RG11, coaxial con alimentación o cable de cámara híbrido | Formato de video, distancia, material del conductor, cobertura de trenza, tipo de conector y exposición al aire libre. |
| Control de acceso | Lector, cerradura, contacto de puerta, dispositivo REX, teclado, controlador y panel de acceso | Cable compuesto de control de acceso o cable multiconductor de baja tensión seleccionado | Horario de puertas, protocolo del lector, corriente de bloqueo, calibre del conductor, requisitos de blindaje y etiquetado. |
| alarma antirrobo | Sensor PIR, contacto magnético, detector de rotura de cristales, teclado, sirena y panel de alarma | Cable de alarma blindado o no blindado por tipo de circuito, longitud de ruta y condición de interferencia | Recuento de zonas, cableado de bucle, compatibilidad de paneles, recuento de conductores, tipo de cubierta y longitud de embalaje. |
| Vía Plenaria | Cable de seguridad, alarma, control de acceso, control y sensores que pasan por espacios de tratamiento de aire. | Cable de seguridad con clasificación plenum con tamaño de conductor y diseño de blindaje requeridos | Ruta de tratamiento de aire, requisitos de códigos locales, marcado de cables, ficha técnica y solicitud de certificado. |
Para bucles de alarma, circuitos de notificación, rutas de control de emergencia, vías ascendentes y áreas de edificios resistentes al fuego.
Para caídas de cámaras analógicas, conexiones de DVR, rutas de cámaras perimetrales y planificación de instalaciones de video más energía.
Para lector de tarjetas, cerradura eléctrica, contacto de puerta, solicitud de salida y cableado de controlador en cada puerta controlada.
Para sensores PIR, contactos magnéticos, detectores de rotura de cristales, teclados, sirenas y paneles de control de alarma.
Para seguridad, alarma, control de acceso y rutas de cables de control que pasan por espacios plenum o de tratamiento de aire.

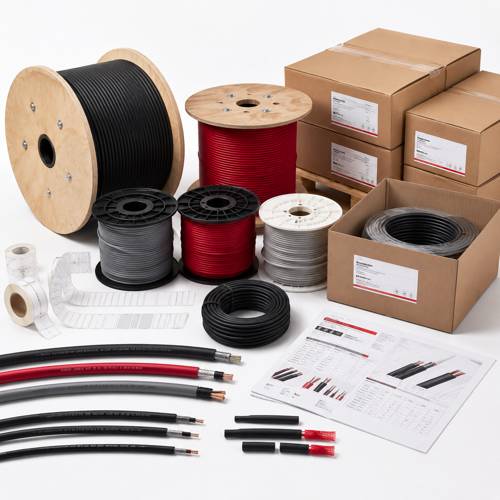

Para impresión de cables, color de cubierta, longitud de tambor, etiquetas de cartón, fichas técnicas, muestras y discusión sobre OEM/ODM.
Soporta circuitos de alarmas de seguridad humana y rutas de emergencia donde se pueda requerir rendimiento contra incendios, elevador o texto plenum.
Admite transmisión de video, caídas de cámara, troncales más largas, rutas perimetrales exteriores y planificación de video más energía.
Mantiene organizado el cableado del lector, la cerradura, el contacto y la solicitud de salida para cada puerta controlada.
Conecta zonas de alarma de intrusión, teclados, sensores y paneles de control donde el blindaje y el número de conductores deben coincidir con el diseño del panel.
Separa las vías de manejo de aire de las rutas interiores generales para evitar que las marcas en las chaquetas y las aprobaciones no coincidan.
Las fichas técnicas, los certificados cuando estén disponibles, las muestras, la impresión del cable, la longitud del embalaje y las etiquetas del tambor deben confirmarse con antelación.
| Condición del proyecto | Dirección recomendada | Enfoque de riesgo | Que confirmar |
|---|---|---|---|
| Rutas de alarma contra incendios dentro de edificios comerciales | Verifique el cable de alarma contra incendios, el cable vertical, el cable plenum o el cable resistente al fuego según las notas del dibujo. | Una calificación incorrecta o la presentación de documentos incompletos pueden retrasar la aprobación. | Clasificación de ruta, tamaño del conductor, necesidad de blindaje, muestra y solicitud de certificado. |
| Troncales y caídas de cámaras CCTV analógicas | Utilice RG59 para muchas caídas de cámara; revise RG6 o RG11 para rutas coaxiales más largas. | Las largas distancias, un blindaje deficiente o una selección incorrecta del conector pueden reducir la calidad del video. | Formato de video, distancia, material del conductor, cobertura de trenza y tipo de conector. |
| Paquetes de control de acceso a puertas | Utilice un cable de control de acceso compuesto o cables agrupados de baja tensión para el cableado del lector, la cerradura, el contacto y REX. | La falta de programación de puertas puede generar un conteo de conductores incorrecto o una planificación de energía de bloqueo incorrecta. | Recuento de puertas, tipo de lector, corriente de bloqueo, ubicación del controlador y marcado de cables. |
| Cableado de zona de alarma de intrusión | Seleccione un cable de alarma blindado o no blindado según el tipo de circuito, la longitud de la ruta y la condición de interferencia. | La exposición al ruido o la incompatibilidad del panel pueden causar señales de alarma poco confiables. | Recuento de zonas, cableado de bucle, blindaje, recuento de conductores y longitud de embalaje. |
| Rutas de manejo de aire o espacio plenum | Enumere el cable de seguridad del plenum por separado del cable general interior y vertical. | El uso de cable general en una ruta plenum puede crear problemas de cumplimiento y aprobación. | Condición del camino, marcado de cables, material de la cubierta y requisitos de documentos. |
| Información | Por qué es importante | Ejemplo de entrada del comprador | Resultado de la cotización |
|---|---|---|---|
| Tipo de sistema | Los diferentes sistemas utilizan diferentes familias de cables y lenguaje de aprobación. | Alarma contra incendios, CCTV, control de acceso, alarma antirrobo o plenum de ruta de seguridad. | El departamento de ventas puede agrupar artículos por aplicación y evitar la selección de cables mixtos. |
| Condición de la ruta | Los caminos interiores, exteriores, verticales, plenum y expuestos afectan el revestimiento y la clasificación. | Techo plenum, eje vertical, conducto, perímetro exterior o sala de equipos. | Se puede seleccionar la funda, el marcado y la dirección del documento correctos. |
| Requisito eléctrico | El tamaño del conductor, el número de pares, el blindaje y la carga de energía dependen del diseño del sistema. | 18AWG 2C, 22AWG 4C, RG59, RG6 con alimentación 2C, blindado o no blindado. | La cotización puede incluir la construcción exacta del cable y sus alternativas. |
| Cantidad y embalaje | Los grandes proyectos necesitan planificación de rutas, longitud de tambor y etiquetas. | Cajas de 500 m, Tambores de 1000 m, etiquetas de ruta, color de sobrecubierta o estampado personalizado. | El embalaje, el marcado y la logística se pueden preparar desde el principio. |
| Solicitud de documento | La aprobación de la presentación puede requerir fichas técnicas, documentos relacionados con certificados o muestras. | Ficha técnica, muestra, certificado, informe de prueba o imagen de marcado de chaqueta. | El apoyo documental se puede alinear con el tiempo de aprobación del proyecto. |
Separe las vías de alarma contra incendios, CCTV, control de acceso, alarma antirrobo y plenum antes de comparar productos.
Identifique rutas ascendentes, plenum, exteriores, interiores generales y resistentes al fuego a partir de dibujos o notas del proyecto.
Revise el calibre del conductor, el número de conductores, el blindaje, el material de la cubierta, el color, las marcas y la longitud del embalaje.
Solicite fichas técnicas, muestras, archivos relacionados con certificados y detalles de etiquetado antes de bloquear la orden de compra.
Generalmente no. Las rutas de alarma contra incendios, CCTV, control de acceso, alarma antirrobo y plenum pueden requerir diferentes tamaños de conductores, blindaje, impedancia, materiales de cubierta y documentos de aprobación.
Envíe una lista de materiales con el tipo de sistema, área del dispositivo, construcción del cable, clasificación de ruta, cantidad, longitud del embalaje, requisitos de documentos y cualquier enlace del producto de destino.
El cable blindado a menudo se considera para rutas de señal largas, áreas eléctricamente ruidosas, ciertos circuitos de lectores y zonas de alarma donde el diseño del panel o del sistema recomienda blindaje.
Enumere las rutas plenum por separado de las rutas generales o ascendentes, porque el marcado de la cubierta, el material y el lenguaje de aprobación pueden ser diferentes.
La distancia, el formato del video y el recorrido de instalación deciden la dirección. A menudo se revisan RG6 o RG11 para rutas coaxiales más largas, mientras que RG59 es común para muchas cámaras.
Para la discusión del proyecto, los compradores pueden solicitar fichas técnicas, enlaces de productos, muestras, información de marcado de cables y documentos relacionados con certificados cuando estén disponibles.
Se puede discutir la personalización del color de la cubierta, la impresión, las etiquetas de la caja, las etiquetas del tambor y la longitud del embalaje. Los requisitos deben confirmarse antes de la cotización y la planificación de la producción.
Los distribuidores y contratistas pueden analizar la revisión de la lista de materiales del proyecto, la comparación de productos, el soporte de fichas técnicas, las solicitudes de muestras, los requisitos de embalaje y las opciones de OEM/ODM a través del apoyo comercial.
Envíe dibujos, lista de sistemas, condiciones del recorrido del cable, cantidades de cables, enlaces de productos, requisitos de embalaje y solicitudes de documentos. ZION puede ayudar a organizar la dirección del cable antes de la cotización.
