ZION Communication apoya a operadores de telecomunicaciones, ISP, contratistas y distribuidores con cables de fibra óptica y soluciones de productos ODN pasivos para redes de acceso, rutas troncales exteriores e implementación de FTTH/PON. Desde ADSS y cable de fibra para conductos hasta cable de acometida FTTH, divisores PLC, cierres y cajas de terminales, ZION ayuda a adaptar las categorías de productos a las condiciones reales de la ruta, los métodos de instalación, los documentos del proyecto y los requisitos de adquisición.

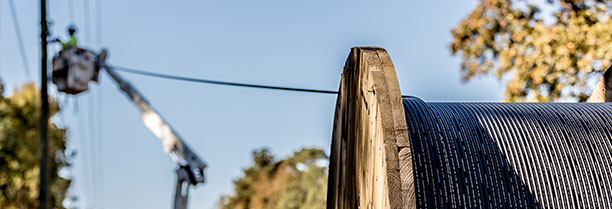

Para líneas troncales de postes, accesos y rutas de distribución rural utilizando ADSS, cable en forma de 8 y accesorios aéreos. Las comprobaciones clave incluyen la longitud del tramo, el hundimiento, la carga de viento, la carga de hielo y el método de fijación del poste.
Ver solución →

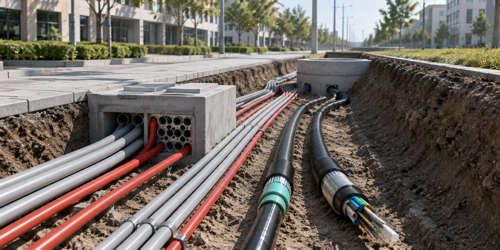

Para conductos, redes troncales de metro, rutas de campus y secciones enterradas directamente que requieren bloqueo de agua, protección blindada, resistencia al aplastamiento y rendimiento de tracción estable.
Ver solución →

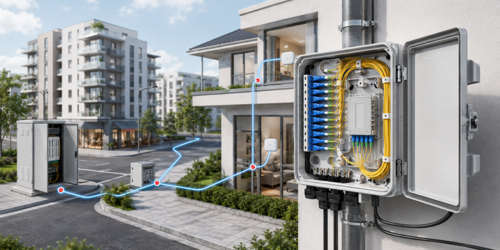

Para planificación de alimentadores, distribución, divisores y caída final en proyectos GPON, EPON y XGS-PON. Los productos típicos incluyen cable de acometida, divisor de PLC, caja FAT y cable de conexión de acometida.
Ver solución →

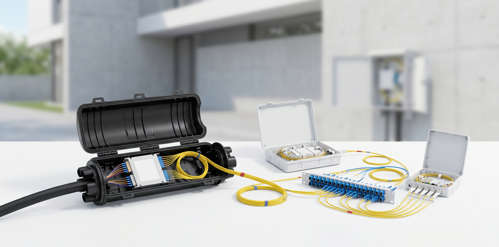

Para puntos de distribución pasiva entre el cable de alimentación y las caídas de suscriptores, incluida la ubicación del divisor, la protección del cierre, la capacidad de la caja de terminales, la conexión y el etiquetado.
Ver solución →

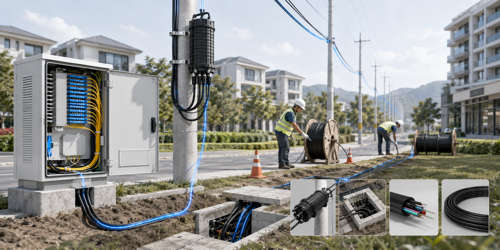

Para proyectos mixtos al aire libre que combinan secciones aéreas, de conductos, enterradas, de líneas de servicios públicos y de transición de ruta. La selección de productos se centra en el método de instalación y la protección mecánica.
Ver solución →

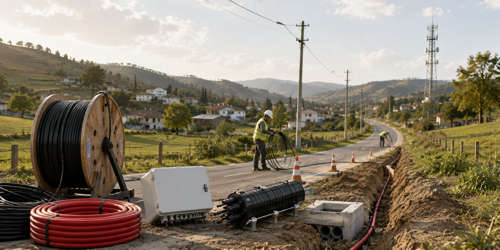

Para construcciones de banda ancha de baja densidad donde la simplicidad de la ruta, la planificación de tramos largos, el costo por hogar pasado y el acceso para reparaciones son importantes para el diseño general de la red.
Ver solución →Un proyecto de telecomunicaciones o ISP suele combinar varias familias de cables y productos ODN. ZION ayuda a revisar cada sección de la ruta para que la lista de materiales final coincida con la práctica de instalación, el riesgo mecánico, el rendimiento óptico y los requisitos de adquisición.
Seleccione ADSS, OPGW, cable para conductos o cable enterrado directo según la línea del poste, el conducto, el suelo, el corredor de servicios públicos y las condiciones de instalación.
Confirme el recuento de fibras de alimentación y distribución, los puntos de ramificación, la ubicación del cierre y las fibras de repuesto para una futura expansión.
Planifique la relación del divisor, la capacidad del terminal, la interfaz del adaptador, el tipo de cable de conexión, el método de etiquetado y el espacio de mantenimiento.
Elija un cable de acometida plano, un cable de acometida redondo o un cable de conexión preterminado según la entrada al edificio y el método de instalación en el campo.
| Aplicación/ruta | Solución recomendada | Dirección típica del producto | Enfoque de selección de claves |
|---|---|---|---|
| Acceso a línea de poste / columna vertebral | Red Aérea de Cable de Fibra | Revisión de cables ADSS, cables en forma de 8, hardware aéreo y cables basados en tramos | Condición de hundimiento, viento, hielo, tensión y sujeción del poste. |
| Conducto municipal / columna vertebral del campus | Red de fibra en ductos y enterrada directa | Cables de tubo holgado para ductos, cables armados, cierres y productos de protección de rutas | Tensión de tracción, bloqueo de humedad, resistencia al aplastamiento y puntos de acceso. |
| Red de acceso de suscriptores | Red de acceso FTTH/PON | Cable de alimentación, divisor PLC, caja FAT, cable de acometida y cable de conexión | Relación de división, presupuesto óptico, radio de curvatura y calidad de terminación. |
| Capa de distribución pasiva | Red de Distribución Óptica / ODN | Divisor PLC, cierre, caja de terminales, patch cord, adaptador y accesorios de distribución. | Recuento de puertos, etiquetado, interfaz de conector y espacio de mantenimiento. |
| Ruta mixta al aire libre | Despliegue de fibra al aire libre | ADSS, OPGW, cable para ductos, cable enterrado directo y productos de protección de transición | Segmentación de rutas, método de instalación y protección mecánica. |
| Construcción rural de baja densidad | Red de Fibra de Banda Ancha Rural | Cable ADSS/Figura 8, cable de bajada FTTH, divisor y caja de terminales | Coste por vivienda pasada, gran luz, sencillo despliegue y acceso de reparación. |
Diseñado para rutas aéreas autoportantes donde el aislamiento eléctrico, el rendimiento del tramo y la confiabilidad de la instalación son importantes.
Adecuado para distribución aérea económica y rutas de acceso rural donde un cable mensajero integrado respalda la instalación en campo.
Adecuado para conductos, redes troncales de metro, campus y rutas subterráneas protegidas que requieren bloqueo de agua y un rendimiento de tracción estable.
Construido para rutas enterradas donde se debe considerar la presión del suelo, el riesgo de aplastamiento, la exposición a la humedad y la protección contra roedores.
Se utiliza para la entrada de suscriptores de última milla, enrutamiento de caída interior/exterior y acceso a edificios en curvas cerradas en redes FTTH.
Los conjuntos de bajada terminados en fábrica ayudan a reducir el trabajo de terminación de campo y mejoran la consistencia del conector durante la implementación de FTTH.
Se utiliza para la distribución pasiva de energía óptica en arquitectura FTTH/PON, incluidos diseños divididos centralizados y distribuidos.
Proporciona distribución de caída protegida, administración de interfaz de adaptador y acceso a servicios de campo para redes FTTH y ODN.
| Punto de control de decisión | Acción recomendada | Por qué es importante |
|---|---|---|
| Condición de la ruta | Separe las secciones de antena, conducto, instalación enterrada directa, interior y caída final antes de confirmar los tipos de cable. | Los diferentes tramos de ruta suelen requerir diferentes estructuras de cables y accesorios. |
| Recuento y expansión de fibras. | Defina los recuentos de fibra de alimentación, distribución y caída con capacidad adicional para el crecimiento futuro de la red. | La selección de cables de tamaño insuficiente puede aumentar los costos futuros de actualización y reconstrucción. |
| Entorno mecánico | Revise la extensión, hundimiento, fuerza de tracción, aplastamiento, flexión, riesgo de roedores, humedad y manejo de la instalación. | La mayoría de los problemas de campo provienen de desajustes mecánicos antes de que el rendimiento óptico se convierta en el problema. |
| Arquitectura PON | Confirme la etapa del divisor, la relación de división, el presupuesto óptico, la interfaz del conector y la capacidad de la caja de terminales. | Una mala planificación dividida afecta al presupuesto de pérdidas, al etiquetado, a la gestión portuaria y al mantenimiento. |
| Método de instalación | Seleccione la construcción del cable con una antena autoportante, extracción de conductos, instalación enterrada directa, entrada al edificio o instalación preterminada. | El método de instalación determina los requisitos de funda, armadura, elemento de resistencia y embalaje. |
| Documentos del proyecto | Prepare un mapa de ruta, lista de materiales, dibujos, fichas técnicas, requisitos de prueba, preferencias de embalaje y detalles de marcado de cables. | Los datos de entrada claros del proyecto ayudan a acortar el tiempo de cotización, muestra y confirmación de producción. |
| Documento/entrada | Cómo ayuda a la cotización y selección |
|---|---|
| Mapa de ruta y dibujo de capa de red. | Identifica secciones aéreas, de conductos, enterradas, ODN y de caída para que cada categoría de producto pueda seleccionarse correctamente. |
| Calendario de recuento de fibras | Confirma los requisitos de alimentación, distribución, caída y fibra de repuesto antes de seleccionar el modelo de cable. |
| Método de instalación y notas de riesgo de ruta. | Ayuda a revisar el diseño del tramo ADSS, la construcción del cable del conducto, la elección del cable enterrado blindado y la protección del cierre. |
| Plan dividido PON y tipo de conector | Define la relación del divisor PLC, la capacidad de la caja FAT, la interfaz de la caja de terminales, el tipo de cable de conexión y los requisitos del adaptador. |
| Preferencia de embalaje, etiquetado y entrega. | Admite la planificación de la longitud del tambor, etiquetas de cajas, impresión de cables, embalaje OEM/ODM y preparación de envíos listos para el distribuidor. |
| Fichas técnicas requeridas o documentos de cumplimiento | Ayuda a alinear los documentos técnicos disponibles con la categoría de producto, el mercado objetivo y los requisitos de presentación de proyectos. |
ZION admite la selección de productos de cableado de fibra óptica y ODN pasivo para rutas aéreas, redes de conductos, implementación de enterramiento directo, acceso FTTH/PON, red troncal exterior y proyectos de banda ancha rural.
Los productos aéreos típicos incluyen cable ADSS, cable de fibra autoportante en forma de 8 y accesorios de instalación aérea relacionados. La selección depende de la longitud del tramo, el hundimiento, la carga de viento, la carga de hielo y las condiciones de la línea de postes.
Los productos FTTH/PON típicos incluyen cable de fibra de alimentación o distribución, divisor PLC, cierre de fibra, caja FAT, cable de acometida FTTH, cable de conexión, adaptadores y cables de conexión.
Sí. Muchos proyectos de ISP combinan varios tipos de rutas. ZION puede ayudar a separar las secciones de ruta y combinar la construcción de cables, cierres, cajas de terminales y accesorios para cada sección.
Sí. ZION puede admitir fichas técnicas, información de construcción del producto, detalles de embalaje, información de marcado de cables y documentos de cumplimiento disponibles según la categoría de producto seleccionada y el mercado del proyecto.
El soporte de muestra se puede analizar según la categoría de producto, la configuración, el tipo de conector, la cantidad y el programa de producción. Los detalles claros de la aplicación ayudan a confirmar las muestras adecuadas más rápidamente.
Para muchas familias de cables, la impresión de la funda, el color de la cubierta, la longitud del tambor, la etiqueta de la caja y el embalaje OEM/ODM se pueden analizar en función de la cantidad, la estructura del producto y la viabilidad de fabricación.
La cantidad mínima de pedido y el tiempo de entrega dependen de la construcción del cable, el recuento de fibras, la disponibilidad del material, la personalización, el método de embalaje y el cronograma de producción. Una lista de materiales del proyecto ayuda a confirmarlos con mayor precisión.
Envíe el tipo de ruta, el método de instalación, la longitud del tramo o del conducto, el número de fibras, la relación de división, el tipo de conector, los riesgos ambientales, los estándares objetivo, las necesidades de embalaje y el cronograma de entrega esperado.
Sí. El soporte puede incluir selección de productos, preparación de muestras, fichas técnicas, marcado de cables, discusión sobre embalaje y revisión de listas de materiales proyecto por proyecto para distribuidores, contratistas e integradores de sistemas.
Envíe su tipo de ruta, recuento de fibras, método de instalación, plan de división, interfaz del conector, necesidades de embalaje y cronograma esperado. ZION puede ayudar a combinar cables de fibra, productos ODN pasivos, documentos y muestras de soporte para la revisión de proyectos.
