Introducción al cable de conexión de cobre

Vistas:36     Autor:Editor del sitio     Hora de publicación: 14-07-2021      Origen:Sitio

Introducción al cable de conexión de cobre

Cómo encontrar el fabricante y exportador de mayor calidad de cable de conexión CAT 8/CAT 7/CAT 6A/CAT 6/CAT 5e/cable de conexión/cable de conexión


los latiguillos de cobre han desempeñado un papel central en el desarrollo de sistemas de cableado estructurado y de uso general

y se utilizan hoy en día para conectar prácticamente todos los componentes de la red, independientemente de las aplicaciones o industrias específicas.


Latiguillo de cobre se están convirtiendo rápidamente en una parte familiar de nuestra vida diaria a medida que los sistemas Ethernet brindan una

y rentable de transportar voz, datos y multimedia a través de redes integradas.Podemos verlos en áreas de trabajo en una variedad de edificios comerciales y educativos.

El uso de latiguillos de cobre es común, pero tienen algunas diferencias importantes que pueden limitar la intercambiabilidad.

Este documento técnico explora las diferencias en las propiedades del conector y el cable Ethernet, los estándares relacionados, los principales proveedores y otra información para guiar su compra.

Contenido

1. Diferentes tipos (categorías) de latiguillos de cobre

2. 8 tipos de construcción de latiguillos de cobre

3. Estándares de referencia del cable de conexión de cobre

4. Conectores del cable patch de cobre

5. Equipo de prueba principal

6. Principales fabricantes y marcas



1, diferentes tipos (categorías) de cable de conexión de cobre

El latiguillo de cobre, latiguillo o latiguillo es un eléctrico se utiliza para conectar ('patch in') un dispositivo electrónico a otro para el enrutamiento de la señal.

Dispositivos de diferentes tipos (por ejemplo, un interruptor conectado a una computadora o un interruptor a un enrutador) están conectados con latiguillos.


Estos cables de conexión se describen en sus diferentes categorías, por ejemplo

Cables de conexión CAT 5e, cables de conexión CAT 6, cables de conexión CAT 6a, cables de conexión CAT 7, cables de conexión CAT 8, etc., que suelen ser reconocidos por la TIA y se resumen a continuación:


Categorías

Pararse.OD y material del conductor

Pararse.material de aislamiento

máx.Soportado
velocidad

Soporte de ancho de banda
tasa de señal

CAT 5e

Cobre de 0,50 mm

HDPE

1 Gbps

100 MHz

Cobre 24AWG

FEP

gato 6

Cobre de 0,57 mm

HDPE

10 Gbps

250 MHz

Cobre 23AWG

FEP

CAT 6a

Cobre de 0,57 mm

U/UTP: HDPE

10 Gbps

500MHz

Cobre 23AWG

FTP:Piel-Espuma-Piel PE


FEP

gato 7

Cobre de 0,57 mm

Piel-Espuma-Piel PE

10 Gbps

600 MHz

Cobre 23AWG

FEP

CAT 7a

Cobre de 0,57 mm

Piel-Espuma-Piel PE

10 Gbps

1000MHz

Cobre 23AWG

FEP

gato 8

Cobre de 0,63 mm

Piel-Espuma-Piel PE

40 Gbps

2000MHz

Cobre 22AWG

FEP

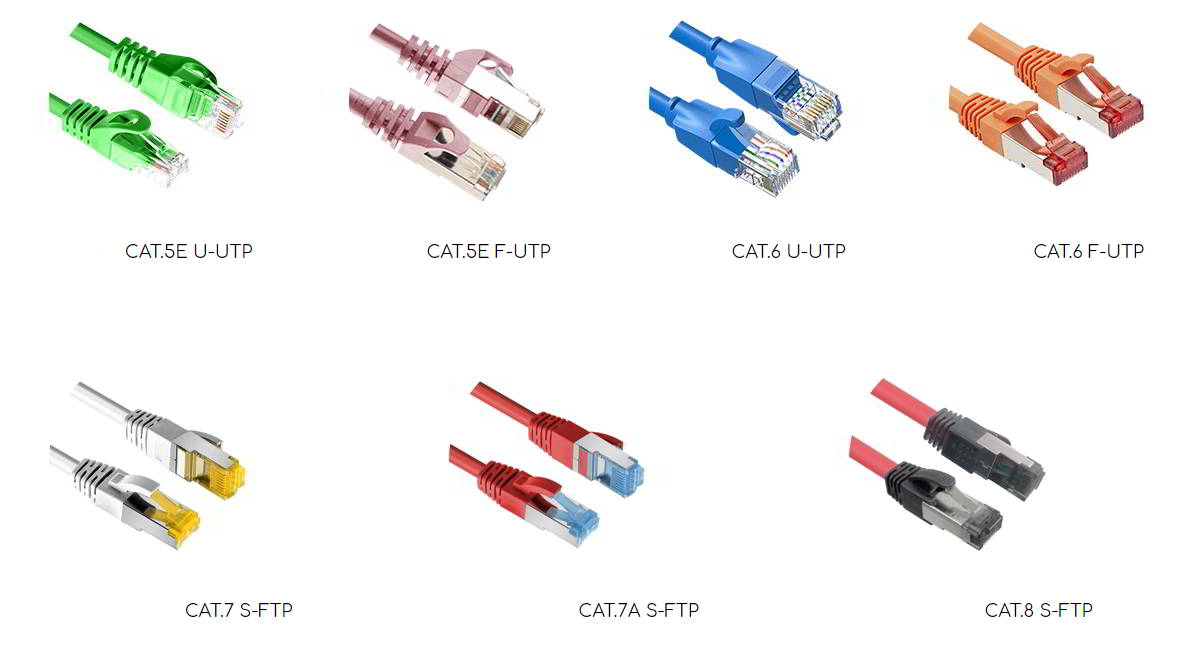

Diferentes tipos (categorías) de latiguillos de cobre



2,8 tipos de construcción de latiguillo de cobre

Industria
abreviaturas

ISO/CEI 11801
designacion

Cable
blindaje

Par de blindaje

UTP, TP

U/UTP

Ninguna

Ninguna

STP, ScTP, PiMF

U/FTP

Ninguna

Frustrar

FTP, STP, SCTP

F/UTP

Frustrar

Ninguna

STP, SCTP

S/UTP

Trenza

Ninguna

SFTP, S-FTP, STP

San Francisco/UTP

Trenzado y Foil

Ninguna

FFTP, STP

F/FTP

Frustrar

Frustrar

SSTP, SFTP, STP, STP PiMF

S/FTP

Trenza

Frustrar

SSTP, SFTP, STP

SF/FTP

Trenzado y Foil

Frustrar

U: sin blindaje / F: blindaje de lámina / S: blindaje apantallado (solo capa exterior) / TP: par trenzado


U/UTP

Par trenzado sin blindaje

Par trenzado sin blindaje/sin blindaje: un cable completamente sin blindaje, que todavía se usa a menudo para las categorías de cable inferiores Cat.5 y Cat.6

Esto significa que suelen ser suficientes para los métodos de transmisión de redes hasta Gigabit Ethernet, aunque no sean óptimos.

Sin embargo, en algunos casos puede ser mejor utilizar cables sin blindaje.


En primer lugar, si existen grandes diferencias de potencial de voltaje entre los puntos finales del potencial de referencia y los dispositivos de red utilizados son

conectados a tierra o potencial de tierra a través del contacto PE del cable de alimentación, una segunda conexión a tierra y una conexión a tierra

se crea el bucle.Genera corrientes de compensación de baja frecuencia a través del blindaje del cable, que empeoran considerablemente la calidad de la señal.

En segundo lugar, algunos sistemas extensores AV o USB que utilizan cables Cat.X dependen más de una buena diafonía que de un buen blindaje y, por lo tanto,

funcionan mejor con cables sin blindaje.

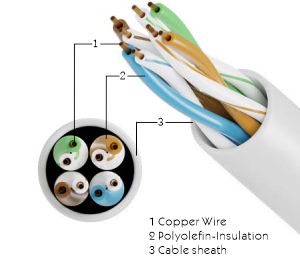

Par trenzado sin blindaje



F/UTP

Par trenzado frustrado sin blindaje

El cable AF/UTP se compone de un núcleo de cable U/UTP envuelto en una lámina pantalla hecha de lámina de plástico laminada en su mayoría de aluminio.Por un largo

tiempo este blindaje el tipo fue el más utilizado y es más que suficiente para las categorías de cables Cat.5 y Cat.6 y para

estándares de transmisión hasta Gigabit Ethernet, mientras que significativamente optimizando la calidad de la señal en comparación con los cables U/UTP.


Par trenzado frustrado sin blindaje



S/FTP

Par trenzado apantallado

Este tipo de blindaje con blindaje trenzado alrededor del núcleo del cable y el blindaje de lámina alrededor de los pares de cables individuales a veces es

conocido como cable PiMF (par en lámina metálica).representa el blindaje más fuerte y debe usarse para algunas categorías de cables

(Cat.7, Cat.7A y Cat.8.2).La malla de alambre del escudo general. debe tener una cobertura de más del 30% para lograr

suficiente blindaje contra la frecuencia típicamente baja (y de onda larga) interferencia.


Par trenzado apantallado


A continuación se encuentran los enlaces en línea a nuestros productos relacionados para su conveniencia.

Latiguillos de cobre: https://www.zion-communication.com/Copper-Patch-Cord-Cable.html



3, estándares de referencia de cable de conexión de cobre

ANSI/TIA/EIA-568.2-D

ISO/CEI 11801

EN50173

EN50175

IEEE802.3




4, conectores del cable de conexión de cobre

Un conector registrado (RJ) es una interfaz de red física estandarizada para conectar equipos de datos o telecomunicaciones.

El conector de par trenzado más común es un conector modular de 8 posiciones y 8 contactos (8P8C) comúnmente conocido como conector RJ45.


Más detalles por favor visite: https://www.zion-communication.com/Modular-Plugs-Products.html


El conector GG45/ARJ45 opera en el espectro de frecuencias entre 600 MHz y 5 GHz con cables de par trenzado blindado y twinax.

Para reducir la diafonía, dos de los cuatro pares se han movido para que cada par ocupe una esquina.

Una protuberancia en el zócalo está diseñada para activar un interruptor en el conector para las posiciones de contacto alternativas.

Combinado con un sistema interno de jaulas de Faraday, la interfaz GG45 tiene mucho espacio para la cabeza,

además de la capacidad de migrar a un servicio de mayor velocidad actualizando a latiguillos de categoría 7A que activan el interruptor en el conector.




5, equipo de prueba principal

Fluke: DSX2-8000,DSX2-5000,DTX-1800

Prueba de CANAL de canal: un solo producto de cableado integrado se coloca en el equipo de prueba para realizar la prueba.La mayoría de los canales involucrados están relacionados con la prueba de cables, lo que significa probar los indicadores de rendimiento, como el rendimiento, la atenuación, la relación señal/ruido, la diafonía, etc. para el monómero del cable.

La prueba de enlaces tiene un significado más práctico que la prueba de canales.

Fluke-DSX2-8000, DSX2-5000, DTX-1800 Fluke-DSX2-8000, DSX2-5000, DTX-1800 2



6, principales fabricantes y marcas

COMUNICACIÓN ZION/HELOSIGNAL


COMUNICACIÓN DE ZION


● Zion Communication es uno de los principales fabricantes y exportadores de cable de conexión de red de par trenzado

● Zion Communication cuenta con equipos de producción avanzados y excelentes ingenieros y trabajadores calificados para garantizar a nuestros clientes el mejor cable de conexión de cobre de par trenzado.

● Los equipos de gestión y ventas internacionales de Zion Communication están comprometidos con la máxima satisfacción de nuestros clientes.

● UL/ETL/CPR/CE/DELTA/RoHS/REACH/ISO9001/ANATEL/SABS


ZION Communication tiene una gran experiencia en la producción de carcasas OEM/ODM debido al equipo de I + D de Profession.


• Logotipo personalizado en Plug & Boot

• Impresión en cable

• Diseño de etiqueta/bolsa de PE/cartón

• Diferentes colores y diferentes longitudes disponibles

• Distintas molduras/aliviadores de tensión


SIEMON/LEGRAND/PANDUIT/BELDEN/CORNING/AMP/MOLEX/IBM/NEXANS...
