Introducción a los cables de red de par trenzado

1, diferentes tipos de cables ethernet de par trenzado

Hay disponible una variedad de cables diferentes para Ethernet y otras aplicaciones de redes y telecomunicaciones.

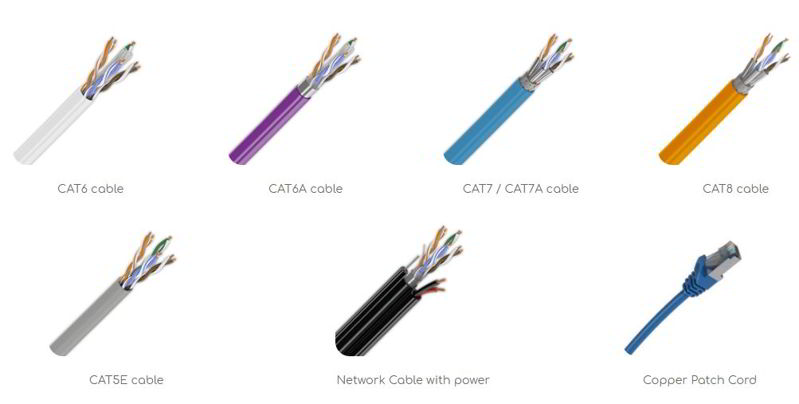

Estas cables de red también llamado cables LAN que se describen por sus diferentes categorías, por ejemplo

Cables CAT 5e, cables CAT 6, cables CAT 6a, cables CAT 7, cables Cat 8, etc., que a menudo son reconocidos por la TIA,

y se resumen a continuación:

2, Nomenclatura común de la industria para los tipos de construcción de cables

U: sin blindaje / F: blindaje de lámina / S: blindaje apantallado (solo capa exterior) / TP: par trenzado

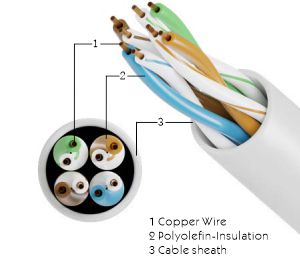

U/UTP

Par trenzado sin blindaje

Par trenzado sin blindaje/sin blindaje: un cable completamente sin blindaje, que todavía se usa a menudo para las categorías de cable inferiores Cat.5 y Cat.6

Esto significa que suelen ser suficientes para los métodos de transmisión de redes hasta Gigabit Ethernet, aunque no sean óptimos.

Sin embargo, en algunos casos puede ser mejor utilizar cables sin blindaje.

En primer lugar, si existen grandes diferencias de potencial de voltaje entre los puntos finales del potencial de referencia y los dispositivos de red utilizados son

conectados a tierra o potencial de tierra a través del contacto PE del cable de alimentación, una segunda conexión a tierra y una conexión a tierra

se crea el bucle.Genera corrientes de compensación de baja frecuencia a través del blindaje del cable, que empeoran considerablemente la calidad de la señal.

En segundo lugar, algunos sistemas extensores AV o USB que utilizan cables Cat.X dependen más de una buena diafonía que de un buen blindaje y, por lo tanto,

funcionan mejor con cables sin blindaje.

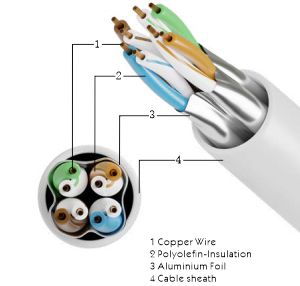

F/UTP

Par trenzado frustrado sin blindaje

El cable AF/UTP se compone de un núcleo de cable U/UTP envuelto en una lámina pantalla hecha de lámina de plástico laminada en su mayoría de aluminio.Por un largo

tiempo este blindaje el tipo fue el más utilizado y es más que suficiente para las categorías de cables Cat.5 y Cat.6 y para

estándares de transmisión hasta Gigabit Ethernet, mientras que significativamente optimizando la calidad de la señal en comparación con los cables U/UTP.

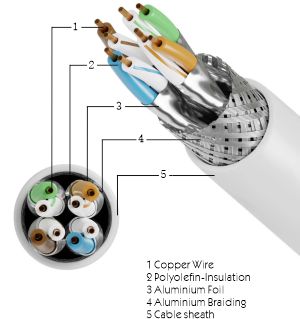

S/FTP

Par trenzado apantallado

Este tipo de blindaje con blindaje trenzado alrededor del núcleo del cable y el blindaje de lámina alrededor de los pares de cables individuales a veces es

conocido como cable PiMF (par en lámina metálica).representa el blindaje más fuerte y debe usarse para algunas categorías de cables

(Cat.7, Cat.7A y Cat.8.2).La malla de alambre del escudo general. debe tener una cobertura de más del 30% para lograr

suficiente blindaje contra la frecuencia típicamente baja (y de onda larga) interferencia.

A continuación se encuentran los enlaces en línea a nuestros productos relacionados para su conveniencia.

cables ethernet: https://www.zion-communication.com/network-cable-products-catalog.html

Cables CAT 8: https://www.zion-communication.com/NO-7112436-S-FTP-CAT8-LSZH-pd41696334.html

Cables CAT 7: https://www.zion-communication.com/CAT7-CAT7A.html

Cables CAT 6a: https://www.zion-communication.com/CAT6A-Ethernet-network-cable.html

Cables CAT6: https://www.zion-communication.com/CAT6-Ethernet-cable.html

Cables CAT 5e: https://www.zion-communication.com/CAT5e-Ethernet-cable.html

3, Productor Estándares de referencia de cables de par trenzado

UL444/UL1581/UL1666/IEC60332-1/IEC60332-3-24/EN50399

4, Diagrama de flujo de producción de cable de red

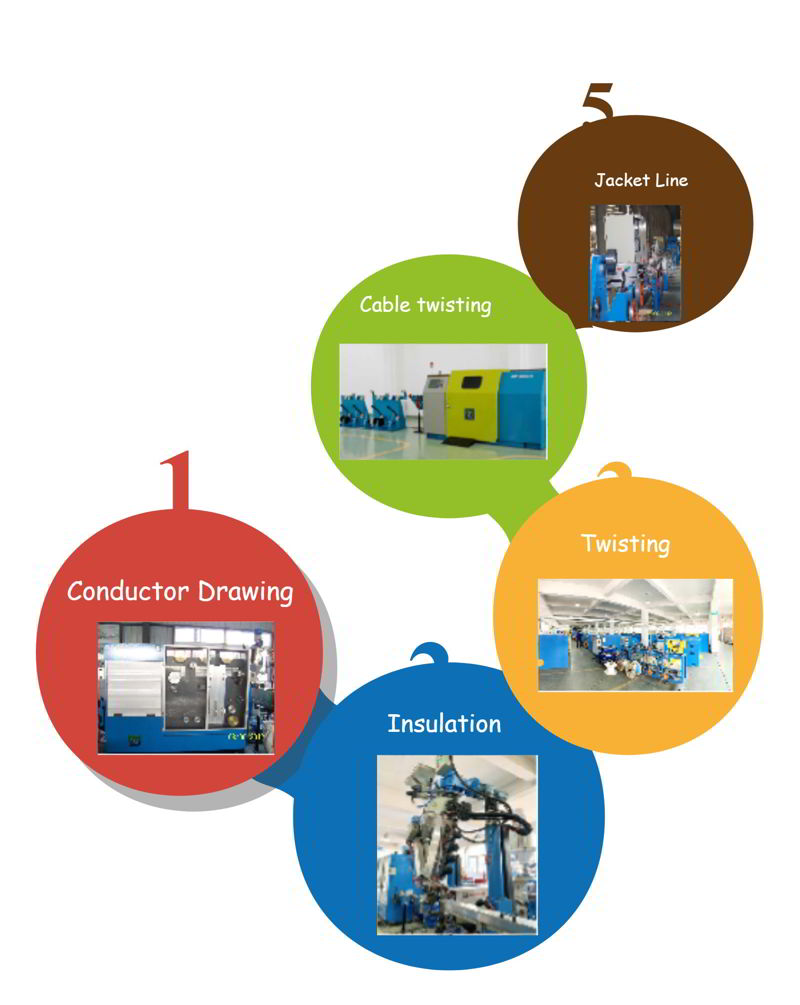

Dibujo de conductores → Aislamiento → Retortijón → Torsión de cables → Línea de chaqueta

5, estándares de prueba

ISO/IEC11801, ANSI/TIA-568-C.2

6, equipo de prueba principal

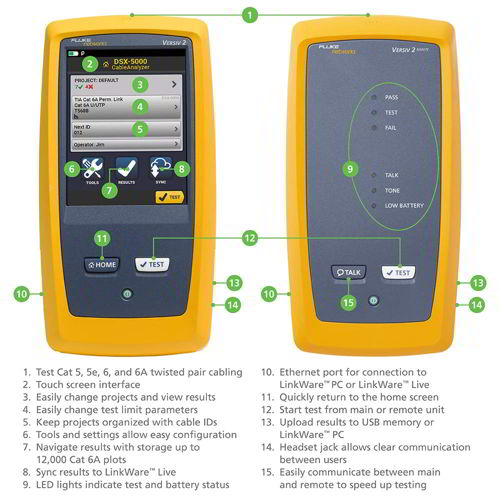

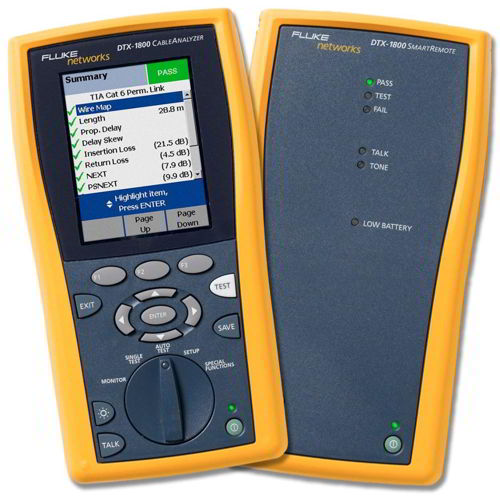

1) Fluke: DSX2-8000, DSX2-5000, DTX-1800

Enlace de prueba ENLACE: Esto es para colocar el sistema de cableado integrado completo en el equipo de prueba para la prueba, en el que el sistema de cableado integrado completo en realidad significa enlace.

Prueba de CANAL de canal: un solo producto de cableado integrado se coloca en el equipo de prueba para realizar la prueba.La mayoría de los canales involucrados están relacionados con la prueba de cables,

lo que significa probar los indicadores de rendimiento, como el rendimiento, la atenuación, la relación señal-ruido, la diafonía, etc. para el monómero del cable.

La prueba de enlaces tiene un significado más práctico que la prueba de canales.

2） Analizadores de red

Puede probar directamente y con precisión 100M, 305M y otras longitudes diferentes, requisitos de prueba más altos que la prueba FLUKE.
