Seleccionando el cable correcto para CCTV y sistema de vigilancia

Número Navegar:57     Autor:Editor del Sitio     publicar Tiempo: 2018-02-05      Origen:motorizado

18003 |Seleccionando el cable correcto para CCTV & Sistema de vigilancia

Cable coaxial:

http://www.zion-communication.com/CCTV-Coaxial-Cable.html

Debemos seleccionar el cable coaxial de video requerido. basado en el entorno de la escena y la distancia de transmisión, por ejemplo: distancia de transmisión lejana puede utilizar cable de fibra ópticatransmitir.

图片 1.png

En el proceso de transmisión de señales de video, el cable coaxial de video causará la atenuación de la señal en el proceso de transmisión porquedeel material del cable, especificaciones, distancia de transmisión, interferencia ambiental y otros factores, La distancia de transmisión de la serie 64 es de 150M, la distancia de transmisión de la serie 96 es de 300M, la distancia de transmisión de la serie 128 es de 380 metros, la distancia de transmisión de la serie 144 es de 500 metros.

Al usar un cable coaxial de video, debemos usar un cable coaxial de video de acuerdo con las normas y regulaciones nacionales.

Cable de control:

http://www.zion-communication.com/Power-and-Control-Cables.html

1,Por favorseleccione el cable de control RS485 requerido De acuerdo con el entorno del sitio y la distancia de transmisión a,Si la distancia de transmisión lejana puede utilizar cable de fibra ópticatransmitir.

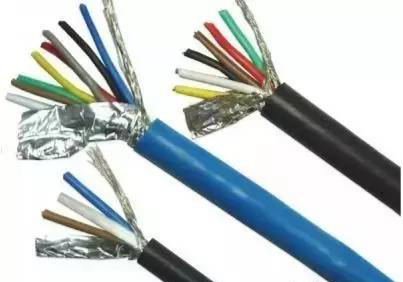

图片 2.png

2, el cable de control RS485 causará la atenuación de la señal en el proceso de transmisión porque de la materia del cablel Especificaciones, velocidad de transmisión, distancia de transmisión, conexión, interferencia ambiental y otros factores.

Cable de energía:

http://www.zion-communication.com/Power-and-Control-Cables.html

Cuando la línea eléctrica transmite bajo voltaje DC, el monitoreo cámara causará la caída de voltaje debido al material del cable, las especificaciones, la resistencia del cable, la distancia de transmisión y otros factores, por lo que la fuente de alimentación de la cámara de monitoreo es insuficiente, ya que la cámara de vigilancia no puede funcionar correctamente;

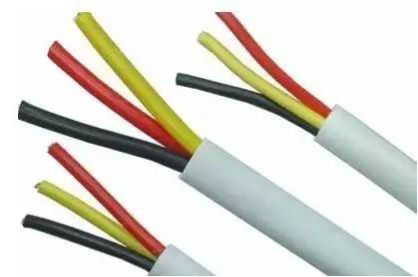

图片 3.png


0.5mm2 La línea eléctrica de la fuente de alimentación tiene una distancia de 15 metros.

0.75mm2 La línea eléctrica de la distancia de la fuente de alimentación es de 20 metros,

1.0mm2 La línea eléctrica de la fuente de alimentación tiene una distancia de 25 metros.

1.5mm2 línea eléctrica de la La distancia de la fuente de alimentación es de 35 metros,

2.0mm2 La línea eléctrica de la fuente de alimentación es de 45 metros.

2.5mm2 La línea eléctrica de la fuente de alimentación tiene una distancia de 55 metros.

Al instalar el cable de alimentación en la cámara de vigilancia, seleccione el cable de alimentación correspondiente de acuerdo con los parámetros que se muestran arriba para asegurarse de que la cámara de vigilancia pueda obtener la potencia suficiente para funcionar correctamente.

Cable de red:

http://www.zion-communication.com/Network-IP-Cable.html

1,yof la camara de vigilancia actualice ala Máquina digital en red, necesidad de uso.cat5e ocho-red de par trenzado cablepara transmitir la señal digital de camara domo;

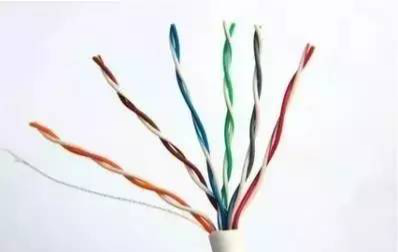

图片 4.png

2,yon el proceso de transmisión, el cable de redseráafectar la distancia de transmisión porquedeel material del cable, Especificaciones, interferencias ambientales y otras razones, en teoría, la distancia de transmisión de las super-cinco líneas de red puede alcanzar los 100 metros (cuando la distancia es superior a 60 metros, se recomienda utilizar un cable de red cat5e con una capa de protección);

3, cuando la necesidad de transferir la distancia más allá de la distancia de transmisión máxima real de la red cable, utilice el relé del interruptor o el interruptor para la transmisión de fibra.
