Introducción al cable de conexión de fibra óptica

Introducción al cable de conexión de fibra óptica

¿Cómo encontrar el fabricante y proveedor de alta calidad de cable de conexión de fibra óptica/latiguillo/latiguillo de conexión?

Escritor: MJ de Zion Communication

Fecha:2021-8-9

Un latiguillo/latiguillo/latiguillo de fibra óptica es un fibra óptica cable tapado en cada extremo con conectores que permiten que sea rápida y convenientemente conectado a televisión por cable, interruptor óptico, transmisor óptico, receptor, caja de terminales u otro telecomunicación equipo. Con una capa protectora más gruesa, generalmente se usa en la conexión entre el terminal óptico y la caja de terminales, y se aplica en algunos campos, como el sistema de comunicación de fibra óptica, la red de acceso de fibra óptica, la transmisión de datos de fibra óptica, la red de área local y el centro de datos. .

Desarrollo hasta hoy, el mercado tiene una amplia variedad de cables de conexión de fibra óptica, cuando necesitamos comprar, ¿cómo podemos tomar la decisión correcta?Además de enfrentarnos a muchos fabricantes, ¿cómo podemos elegir correctamente?¡A menudo es aquí donde la gente se confunde!Ese es el propósito de este artículo: ayudar a las personas a comprender bien el cable de conexión de fibra óptica. y hacer la elección correcta.

Contenido

1. Diferentes tipos de latiguillo de fibra óptica

2. Tipos de conectores y aplicación típica

3. Tipo de pulido: UPC o APC o PC o Flat

4. Modo de fibra: SM o MM

5. Recuento de fibra: simplex o dúplex

6. Material de la cubierta del cable y color de la cubierta

7. Esquema de nomenclatura de latiguillos de fibra óptica

8. Tipos calientes de cable de conexión de fibra óptica

9. Principales fabricantes y marcas

1,Diferentes tipos de latiguillo de fibra óptica

¿Cuáles son los tipos de latiguillos de fibra óptica y cómo elegimos el correcto?La clasificación y explicación la haremos en esta nota.

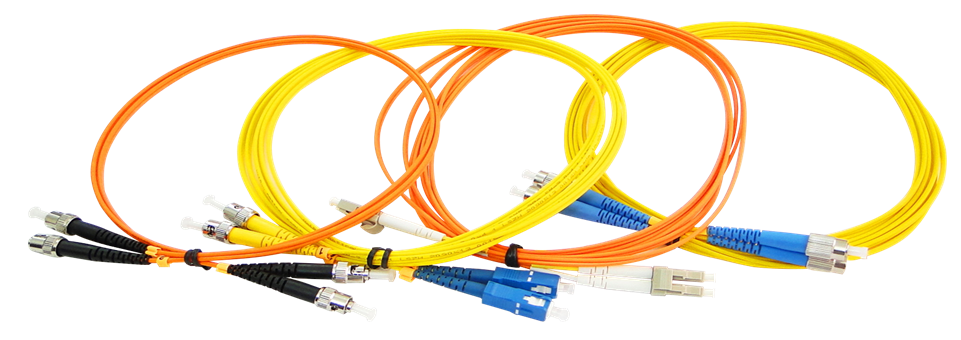

1.1）Común ttipos de fibra óptica patarse córdenes (Más popular)

Según diferentes especificaciones y estándares, los latiguillos de fibra comunes se pueden clasificar desde la perspectiva del tipo de conector, tipo de pulido, tipo de fibra, número de fibras y tipo de cubierta.

Visítenos para precio y muestra: https://www.zion-communication.com/Fiber-Pacth-Cord.html

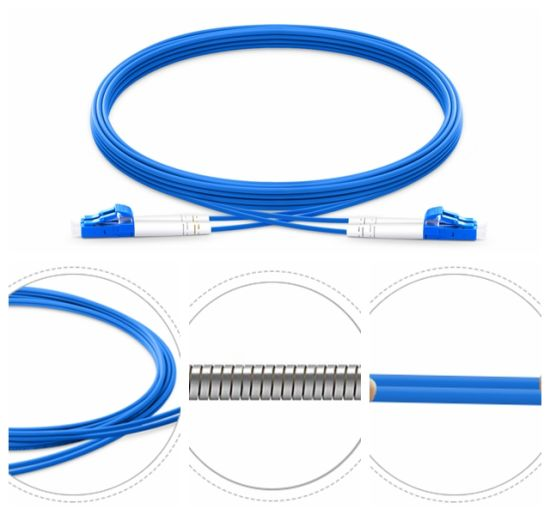

1.2）Latiguillo de fibra blindada

El cable de conexión de fibra óptica blindado utiliza un tubo flexible de acero inoxidable dentro de la cubierta exterior como armadura para proteger la fibra de vidrio en el interior.Conserva todas las características del latiguillo estándar, pero es mucho más fuerte.No se dañará incluso si lo pisa un adulto y son resistentes a los roedores.

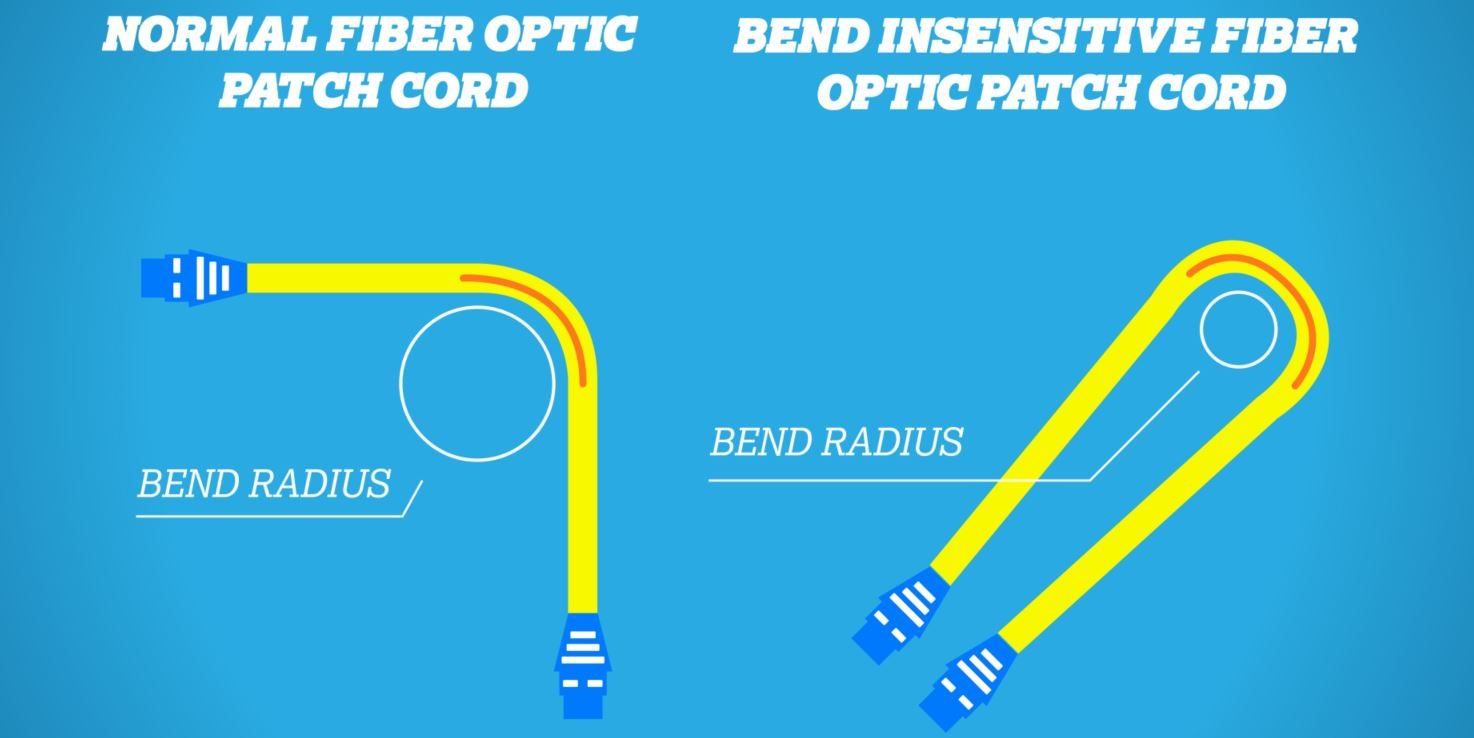

1.3）Latiguillo de fibra óptica insensible a la flexión

El cable de conexión de fibra insensible a la flexión se usa ampliamente en FTTH.La fibra no es sensible a la tensión ni a la flexión.Las fibras monomodo insensibles a la flexión incluyen G657A1, G657A2, G657B2 y G657B3

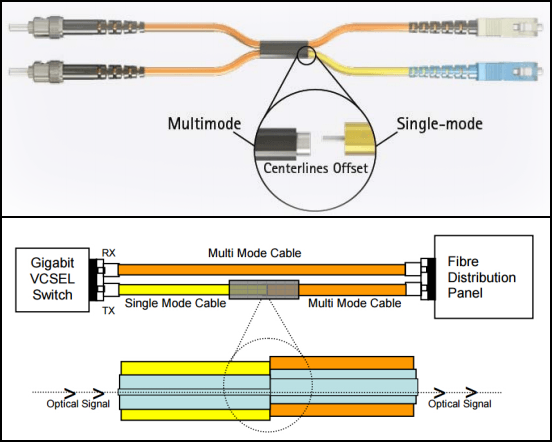

1.4）Latiguillo de fibra óptica de acondicionamiento de modo

Se requiere un latiguillo acondicionador de modo cuando los enrutadores y conmutadores Gigabit 1000 Base-LX están instalados en plantas de cable multimodo existentes.Los módulos transceptores lanzan solo señales monomodo de 1300 nm, pero la red existente está construida con cables multimodo.

2,Tipos de conectores y aplicación típica

Hay muchos tipos de conectores que se utilizan en los cables de conexión de fibra, como

LC, SC, FC, ST,MU, MTRJ,LSH,E-2000. Echemos un vistazo a los tipos de conectores comunes:

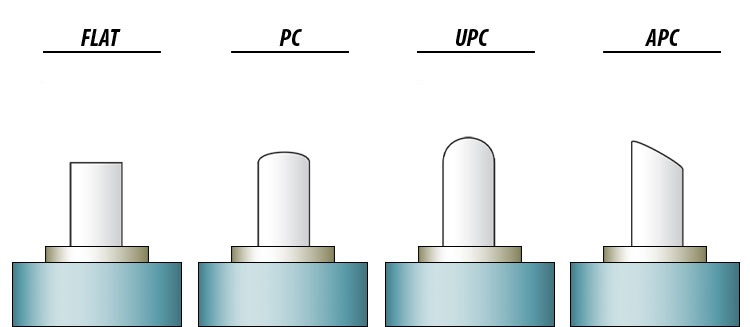

3,Tipo de pulido

Los conectores de fibra óptica están diseñados y pulidos en diferentes formas para minimizar la retroflexión, lo cual es particularmente importante en aplicaciones monomodo.De acuerdo con los tipos de pulido de este conector, existen cables de conexión de fibra PC, UPC y APC.Esta publicación Conector PC vs UPC vs APC: Selección del tipo de conector de fibra adecuado presenta la diferencia entre PC, UPC y APC.Hoy en día, el tipo de pulido de PC ha sido reemplazado por el tipo UPC.Si elige UPC o APC depende de su aplicación real.Dado que APC proporciona menos pérdida de inserción que UPC, los cables de conexión de fibra de APC son más aplicables para aplicaciones de gran ancho de banda y enlaces de larga distancia, como FTTx, red óptica pasiva (PON) y multiplexación por división de longitud de onda (WDM).Mientras que los latiguillos de fibra UPC se aplican a sistemas ópticos que son menos sensibles a la pérdida de inserción, como la televisión digital y la telefonía.

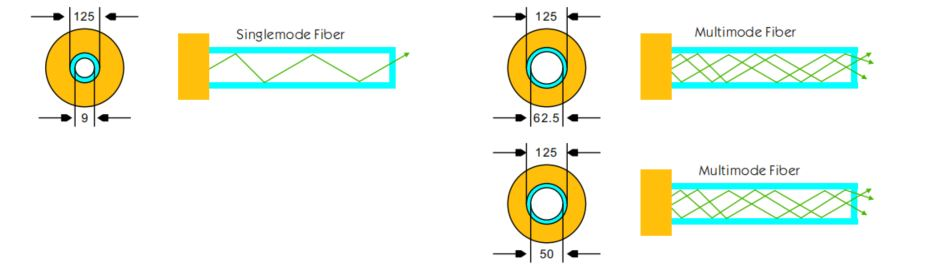

4,modo de fibra

El modo de los cables de conexión de fibra indica cómo viajan los haces de luz dentro de la fibra.Hay dos modos de cable de fibra: monomodo y multimodo. El cable de conexión de fibra monomodo solo permite que pase un modo de luz a lo largo de su longitud con un diámetro muy delgado de 8-10 micrones, por lo que puede transportar señales a velocidades mucho más altas con menor atenuación.La fibra monomodo tiene dos variedades: OS1 y OS2, que son diferentes en construcción y aplicación. El núcleo del latiguillo de fibra multimodo es más grande, normalmente de 50 o 62,5 micrones, lo que permite transmitir múltiples modos de luz.Viene en cinco variedades que admiten diferentes velocidades o distancias de transmisión: OM1 de 62,5 micras, OM2 de 50 micras, OM3 de 50 micras, OM4 de 50 micras, que se pueden diferenciar por los colores de cubierta estándar.

5, número de fibra:Símplex o Dúplex

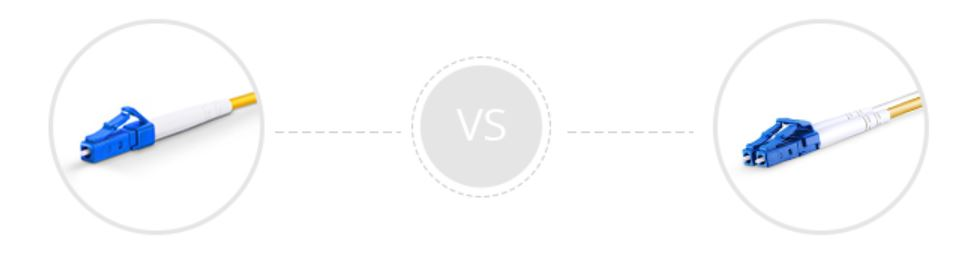

5.1) SX o DX

De acuerdo con el número de fibras, existen latiguillos de fibra simplex y dúplex.Como se muestra en la imagen, el latiguillo de fibra simplex contiene un solo hilo de fibra con un conector simplex en cada extremo.

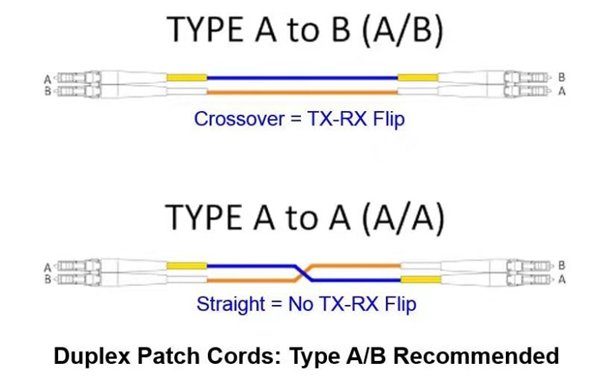

5.2) Latiguillos dúplex: Tipo A/B recomendado

Para elegir un modelo de llave de cabeza dúplex, debe distinguir si es de retención cruzada o paralela.Por favor, consulte la tabla a continuación.

6, material de la cubierta del cable y color de la cubierta

El PVC y el LSZH se utilizan para describir el material de cubierta común del cable de conexión de fibra.

7, Esquema de nomenclatura de latiguillos de fibra óptica

Las siguientes son convenciones de nomenclatura convencionales comunes para los latiguillos de fibra óptica.

8, Tipos calientes de cable de conexión de fibra óptica

8.1) Tipos de LC a LC

8.2) Tipos SC a SC

8.3) Tipos FC a FC

8.4) Tipos LC a SC

8.5) Tipos LC a ST

8.6) Tipos de LC a FC

8.7) Personalizado

Más productos, visite nuestro sitio web en línea:

https://www.zion-communication.com/Fiber-Pacth-Cord.html
