¿Cómo encontrar el fabricante y proveedor de alta calidad de pigtails de fibra óptica?
Escritor: MJ de Zion Communication
Fecha:2021-8-10
una fibra óptico La coleta es una fibra única, corta, generalmente protegida de forma ajustada, que tiene un conector óptico preinstalado en la fábrica en un extremo y una sección de fibra descubierta en el otro.
El cable flexible puede tener un conector hembra o un conector macho.Los empalmes hembra se pueden montar en paneles de conexión, generalmente en pares, aunque también hay disponibles soluciones de fibra única que les permiten conectarse a puntos finales u otros tramos de fibra con fibras de conexión.Alternativamente, pueden tener conectores macho que se conectan directamente al transceptor óptico.
Un extremo de la coleta se pela y se fusiona a una sola fibra en un troncal multifibra.El cable flexible se empalma a cada fibra de la red troncal, 'dividiendo' el cable multifibra en sus fibras constituyentes para la conexión al dispositivo final.
La combinación de pigtails de fibra de alta calidad y prácticas de empalme adecuadas proporciona el mejor rendimiento para la terminación de cables de fibra óptica.Los pigtails se utilizan en el 99 % de las aplicaciones monomodo, pero los pigtails también se utilizan en muchas aplicaciones multimodo.
Contenido
1. Diferentes tipos de coletas de fibra óptica
2. Tipos de conectores y aplicación típica
3. Tipo de pulido: UPC o APC o PC o Flat
4. Modo de fibra: SM o MM
5. Material de la cubierta del cable y color de la cubierta
6. Esquema de nomenclatura de latiguillos de fibra óptica
7. Tipos calientes de coletas de fibra óptica
8. Principales fabricantes y marcas
¿Cuáles son los tipos de pigtails de fibra óptica y cómo elegimos el adecuado?
La clasificación y explicación la haremos en esta nota.

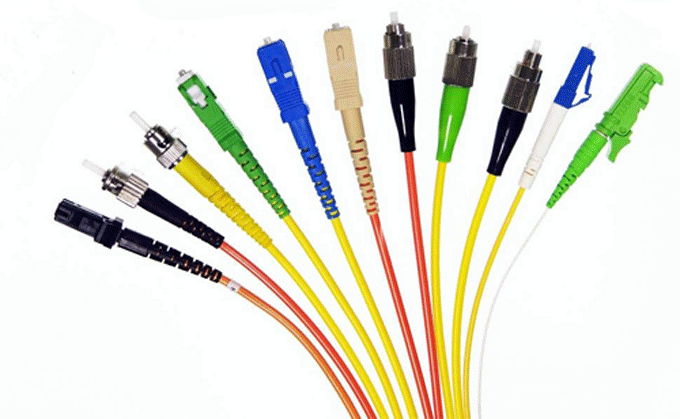

Aquí hay dos tipos de coletas de fibra óptica.en primer lugar escriba por conectores, los pigtails de fibra óptica tienen algunos tipos que incluyen LC, SC, ST, FC, MU, E2000 y MTRJ.segundo tipo por fibras, los pigtails de fibra óptica tienen dos tipos como monomodo (SM) y multimodo (MM).

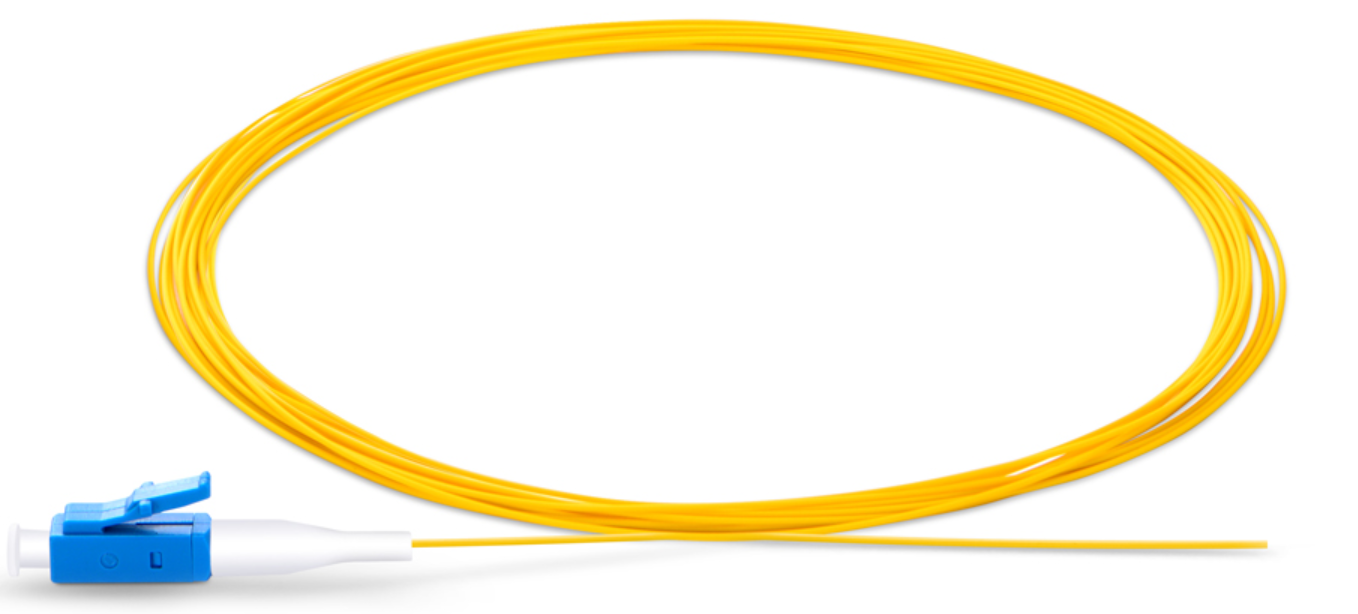

El cable flexible de fibra óptica LC utiliza el conector LC desarrollado por Lucent Company.El conector LC es ahora uno de los conectores más populares del mundo.Una férula de cerámica de 1,25 mm hace que el cable flexible de fibra óptica LC sea una mejor opción para la transmisión de señales de bajo costo pero de alta precisión.

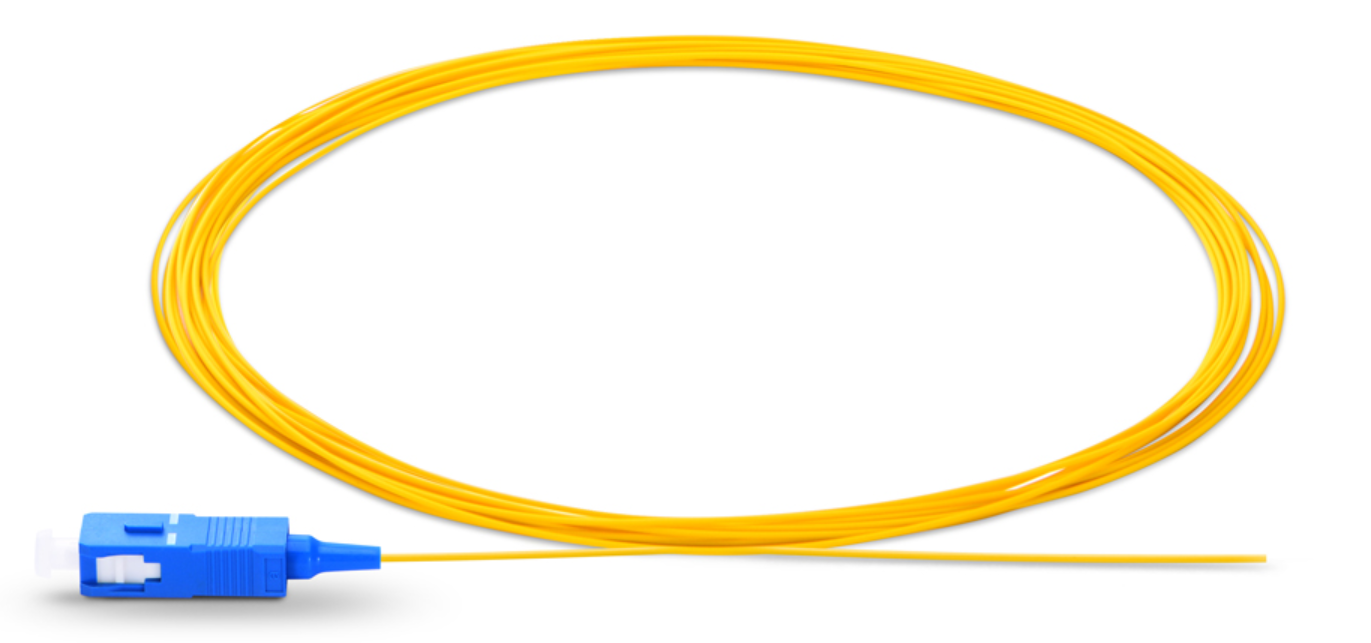

La coleta de fibra óptica SC utiliza el conector SC. El conector de cable coleta SC es un conector de desconexión no óptico con una férula de aleación de acero inoxidable o zirconia pre-radiada de 2,5 mm.El cable flexible de fibra SC es económico para usar en aplicaciones como CATV, LAN, WAN, prueba y medición.
El cable flexible de fibra óptica ST utiliza el conector ST.El conector flexible ST es el conector más popular para aplicaciones LAN de fibra óptica multimodo.Tiene una férula larga de 2,5 mm de diámetro hecha de cerámica (zirconia), aleación de acero inoxidable o plástico.Por lo tanto, los pigtails de fibra SC se ven comúnmente en telecomunicaciones, industria, medicina y sensores. campos.

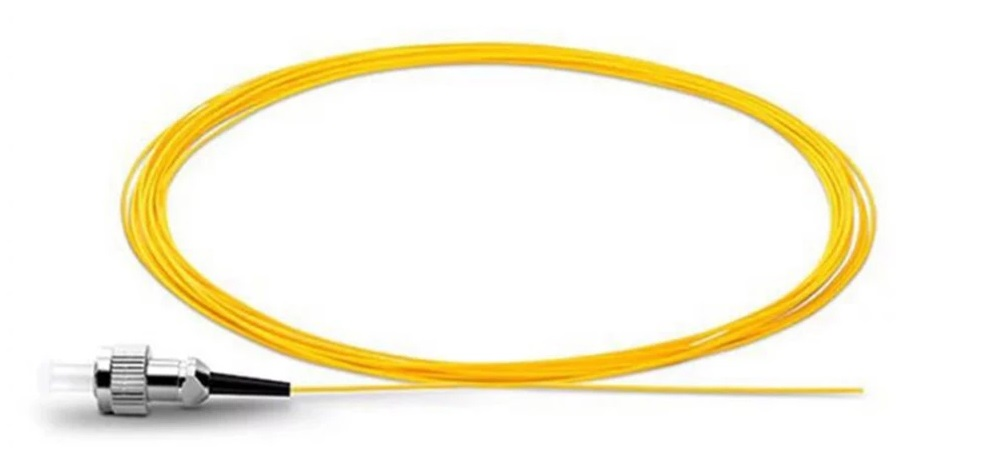

El cable flexible de fibra óptica FC utiliza el conector FC. El cable flexible de fibra óptica FC aprovecha el cuerpo metálico de los conectores ópticos FC, que presenta una estructura tipo tornillo y casquillos cerámicos de alta precisión.Los pigtails de fibra óptica FC y sus productos relacionados se aplican ampliamente para aplicaciones generales.
Al igual que los latiguillos de fibra óptica, los pigtails de fibra óptica se pueden dividir en versiones UPC y APC.Los tipos más utilizados son el cable flexible SC/APC, el cable flexible FC/APC y el cable flexible MU/UPC.
Tanto la fibra monomodo como la fibra multimodo se utilizan para los pigtails de fibra óptica.El pigtail de fibra óptica monomodo tiene un tamaño de núcleo de 9/125 micras.Los conectores SC, LC, ST, FC y E2000 son aptos para este tipo de fibra.En cuanto a los pigtails de fibra óptica multimodo, hay dos tamaños de núcleo diferentes.Uno es de 62,5/125 micras de OM1 y el otro es de 50/125 micras de OM2, OM3, OM4.Los conectores SC, LC, ST, FC son adaptables a pigtails de fibra óptica multimodo.
1.2.1) Único Típico: 1 Fibra
1.2.2) Manojo típico: 12 fibras (U = sin cubierta)
1.2.3) Personalizado: 4-48 Fibras
Hay muchos tipos de conectores que se utilizan en los cables de conexión de fibra, como
LC, SC, FC, ST,MU, MTRJ,LSH,E-2000. Echemos un vistazo a los tipos de conectores comunes:
tipo de conector | LC, SC, FC, ST, MU, MTRJ, LSH, E-2000 |
| LC (Conector Lucent/Conector pequeño/Conector local) |
| SC (Conector de suscriptor/Conector cuadrado/Conector estándar) |
| FC (Conector de férula) |
| ST (punta recta) |
Los conectores de fibra óptica están diseñados y pulidos en diferentes formas para minimizar la retroflexión, lo cual es particularmente importante en aplicaciones monomodo.De acuerdo con los tipos de pulido de este conector, existen cables de conexión de fibra PC, UPC y APC.Esta publicación Conector PC vs UPC vs APC: Selección del tipo de conector de fibra adecuado presenta la diferencia entre PC, UPC y APC.Hoy en día, el tipo de pulido de PC ha sido reemplazado por el tipo UPC.Si elige UPC o APC depende de su aplicación real.Dado que APC proporciona menos pérdida de inserción que UPC, los cables de conexión de fibra de APC son más aplicables para aplicaciones de gran ancho de banda y enlaces de larga distancia, como FTTx, red óptica pasiva (PON) y multiplexación por división de longitud de onda (WDM).Mientras que los latiguillos de fibra UPC se aplican a sistemas ópticos que son menos sensibles a la pérdida de inserción, como la televisión digital y la telefonía.
El modo de los cables de conexión de fibra indica cómo viajan los haces de luz dentro de la fibra.Hay dos modos de cable de fibra: monomodo y multimodo. El cable de conexión de fibra monomodo solo permite que pase un modo de luz a lo largo de su longitud con un diámetro muy delgado de 8-10 micrones, por lo que puede transportar señales a velocidades mucho más altas con menor atenuación.La fibra monomodo tiene dos variedades: OS1 y OS2, que son diferentes en construcción y aplicación. El núcleo del latiguillo de fibra multimodo es más grande, normalmente de 50 o 62,5 micrones, lo que permite transmitir múltiples modos de luz.Viene en cinco variedades que admiten diferentes velocidades o distancias de transmisión: OM1 de 62,5 micras, OM2 de 50 micras, OM3 de 50 micras, OM4 de 50 micras, que se pueden diferenciar por los colores de cubierta estándar.
Modo de fibra | ISO/CEI 11801 designacion,UIT-T |
SM (modo único) | OS1, OS2 (G.652.D/G.657.A1/G.657.A2) |
MM (multimodo) | OM1 (62,5/125), OM2 (50 (125), [(OM3, OM4) (50/125, optimización láser)] |
El PVC y el LSZH se utilizan para describir el material de cubierta común del cable de conexión de fibra.
Las siguientes son convenciones de nomenclatura convencionales comunes para los pigtails de fibra óptica.
Código de Sión | Descripción |
11F1111-2 | LC UPC Simplex G.652.D Monomodo PVC 0,9 mm -2 m (6 pies) FOPT |
12F1111-2 | LC APC Simplex G.652.D Monomodo PVC 0,9 mm -2 m (6 pies) FOPT |
11F1411-2 | LC UPC Simplex OM1 Multimodo PVC 0.9mm -2m(6ft) FOPT |
12F1411-2 | LC APC Simplex OM1 Multimodo PVC 0.9mm -2m(6ft) FOPT |
21F1111-2 | SC UPC Simplex G.652.D Monomodo PVC 0.9mm -2m(6ft) FOPT |
22F1111-2 | SC APC Simplex G.652.D Monomodo PVC 0,9 mm -2 m (6 pies) FOPT |
21F1411-2 | SC UPC Simplex OM1 Multimodo PVC 0.9mm -2m(6ft) FOPT |
22F1411-2 | SC APC Simplex OM1 Multimodo PVC 0.9mm -2m(6ft) FOPT |
42F1111-2 | ST APC Simplex G.652.D Monomodo PVC 0,9 mm -2 m (6 pies) FOPT |
41F1411-2 | ST UPC Simplex OM1 Multimodo PVC 0.9mm -2m(6ft) FOPT |
...... | ...... |
Código de Sión | Descripción |
11F12111U-2 | LC UPC 12 fibras G.652.D Monomodo sin camisa FOPT codificado por color |
21F12111U-2 | SC UPC 12 fibras G.652.D monomodo sin camisa FOPT codificado por colores |
11F12111-2 | LC UPC 12 Fibras G.652.D Monomodo Manojo PVC 0.9mm con Chaqueta FOPT |
21F12111-2 | SC UPC 12 Fibras G.652.D Monomodo Manojo PVC 0.9mm con Chaqueta FOPT |
11F12411-2 | LC UPC 12 Fibras OM1 Multimodo Bunch PVC 0.9mm con Chaqueta FOPT |
21F12411-2 | SC UPC 12 Fibras OM1 Multimodo Bunch PVC 0.9mm con Chaqueta FOPT |
...... | ...... |
Código de Sión | Descripción |
Servicio de OEM/ODM para usted | Podemos hacer personalización según los requisitos del cliente. |
...... | ...... |
