Hola a todos, hoy estamos hablando del cable ADSS, el contenido está convertido por Google, si hay un orden de palabras o la palabra es incorrecta, comuníquese conmigo para corregir.
james@zion-communication.com
Cable de fibra óptica autoportante totalmente dieléctrico
El cable óptico autoportante para todos los medios es un cable óptico no metálico que está compuesto enteramente de materiales dieléctricos y contiene el sistema de soporte necesario y puede suspenderse directamente en la torre del poste de energía.Líneas de comunicación en un entorno de instalación aérea como múltiples zonas y grandes tramos.
Las propiedades mecánicas del cable óptico ADSS se reflejan principalmente en la tensión máxima permitida (MAT), la resistencia diaria (EDS) y la resistencia a la tracción máxima (UTS).
Los cables ADSS utilizan diferentes chaquetas para diferentes rutas de alimentación.Las chaquetas ADSS más comunes están disponibles en dos tipos: chaqueta PE y chaqueta AT.
Cubierta de PE: cubierta de polietileno ordinario.Utilizado para lineas electricas por debajo de 110KV.
Funda AT: funda anti-seguimiento.Utilizado para líneas eléctricas por encima de 110KV.
Después de leer la breve introducción anterior, ¿siente un poco de comprensión básica de los clientes?
A continuación, compartiré algunos de los conocimientos más utilizados de los cables ADSS desde la perspectiva de la producción en fábrica, es decir, desde la perspectiva del diseño estructural y los materiales.

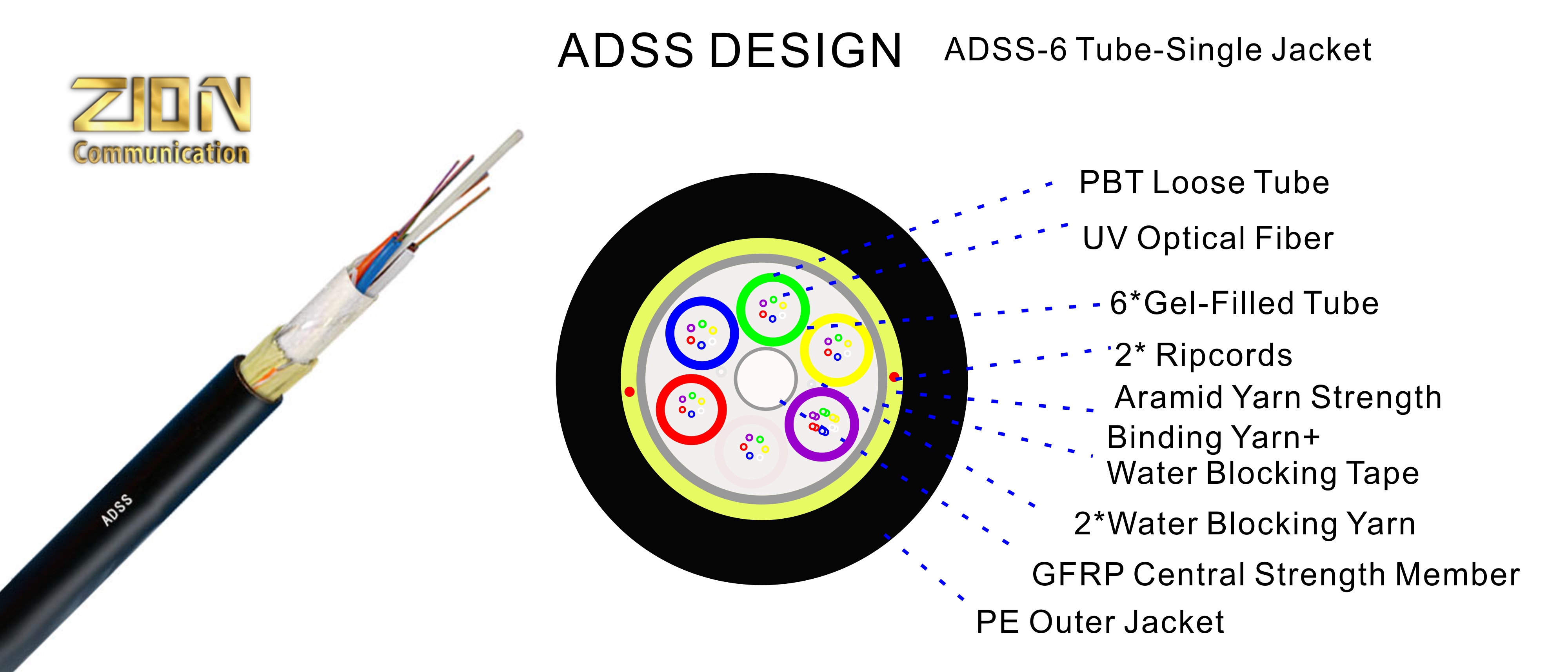

Primero echamos un vistazo a la primera imagen a continuación.
Este diseño estructural es el cable trenzado de revestimiento simple más utilizado.
Se componen de 6 carcasas internas o rellenos de FRP, que se combinan alrededor de un refuerzo central (GFRP, un refuerzo de fibra de vidrio).Llamamos a este diseño de estructura como 6 + 1.
6 TUBOS consisten en 6 colores, respectivamente:
| Fibras ópticas identificadas por colores. | |||||||
| No. | 1 | 2 | 3 | 4 | 5 | 6 | |
| Color | rojas | azules | verdes | Amarillas | Violeta | blanca | |
| No. | 7 | 8 | 9 | 10 | 11 | 12 | |
| Color | naranja | grises | marrón | negro | Agua | rosadas | |
El número de fibras en cada manga puede ser 1-24.

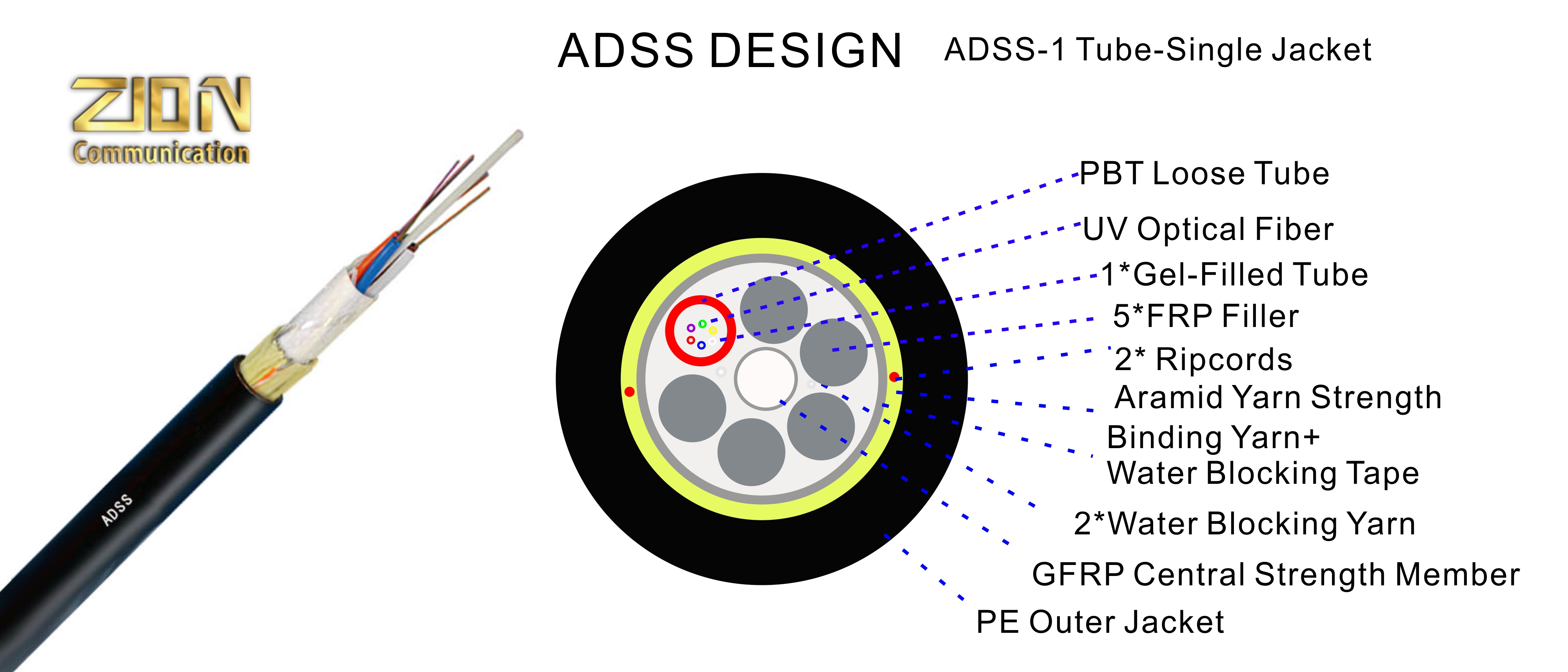

Consulte la figura a continuación: a medida que aumenta el número de fibras, también aumenta el número de tubos.

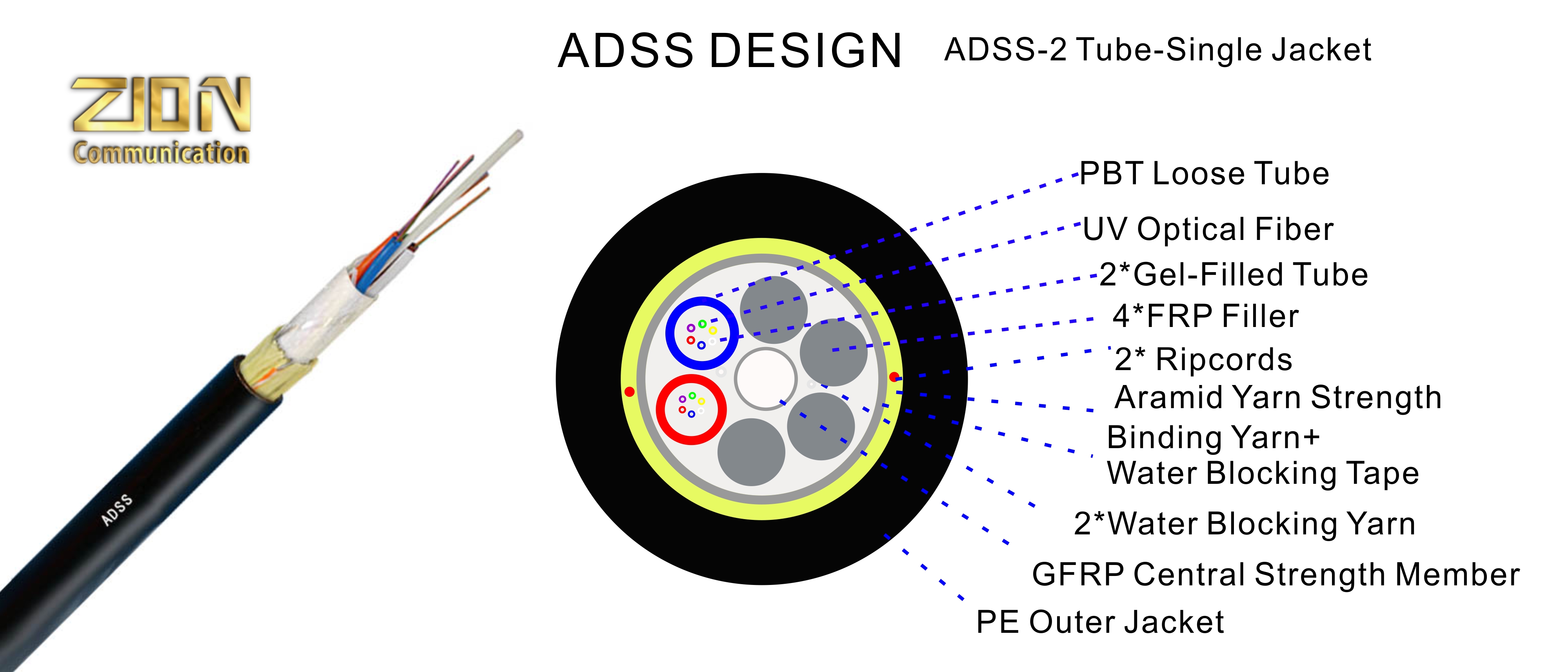

Dos tubos pueden contener 6-24 fibras.

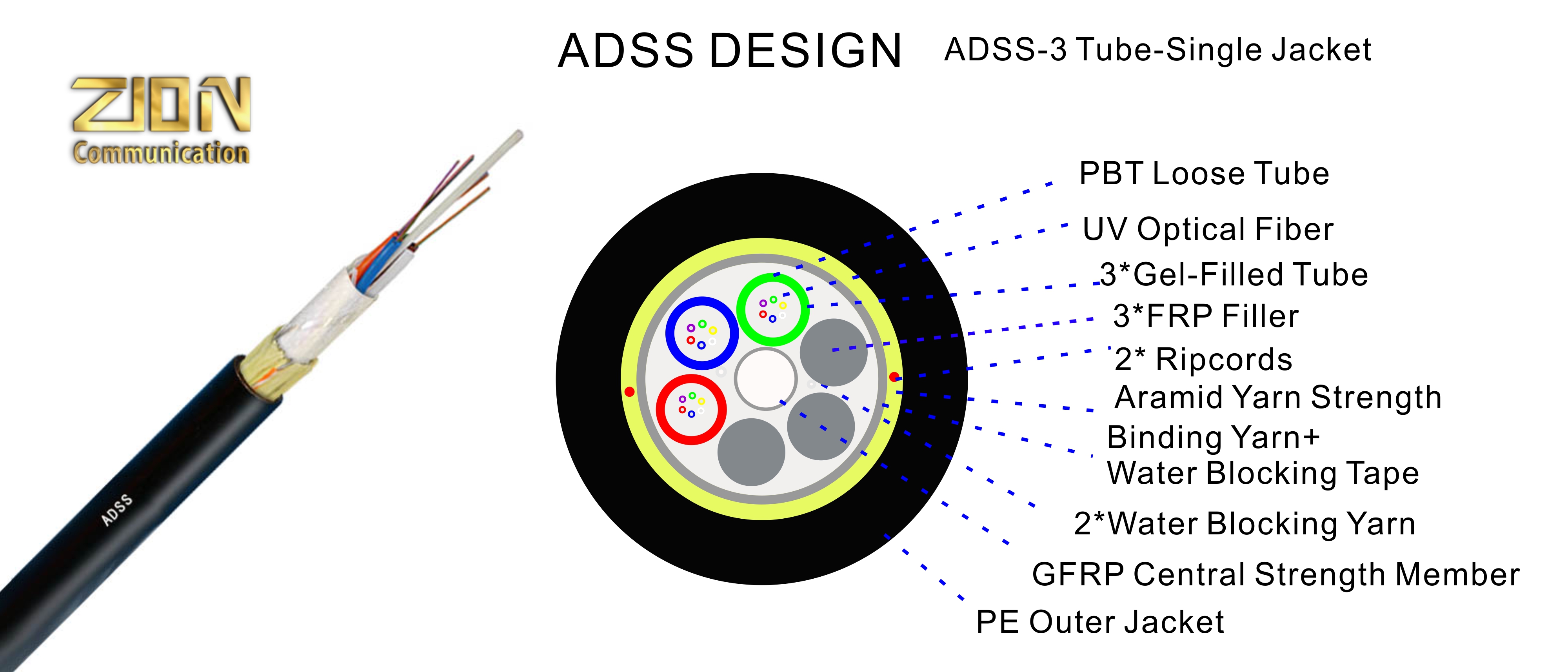

Tres tubos pueden contener 18-36 fibras.
4 tubos pueden contener 24-48 fibras.

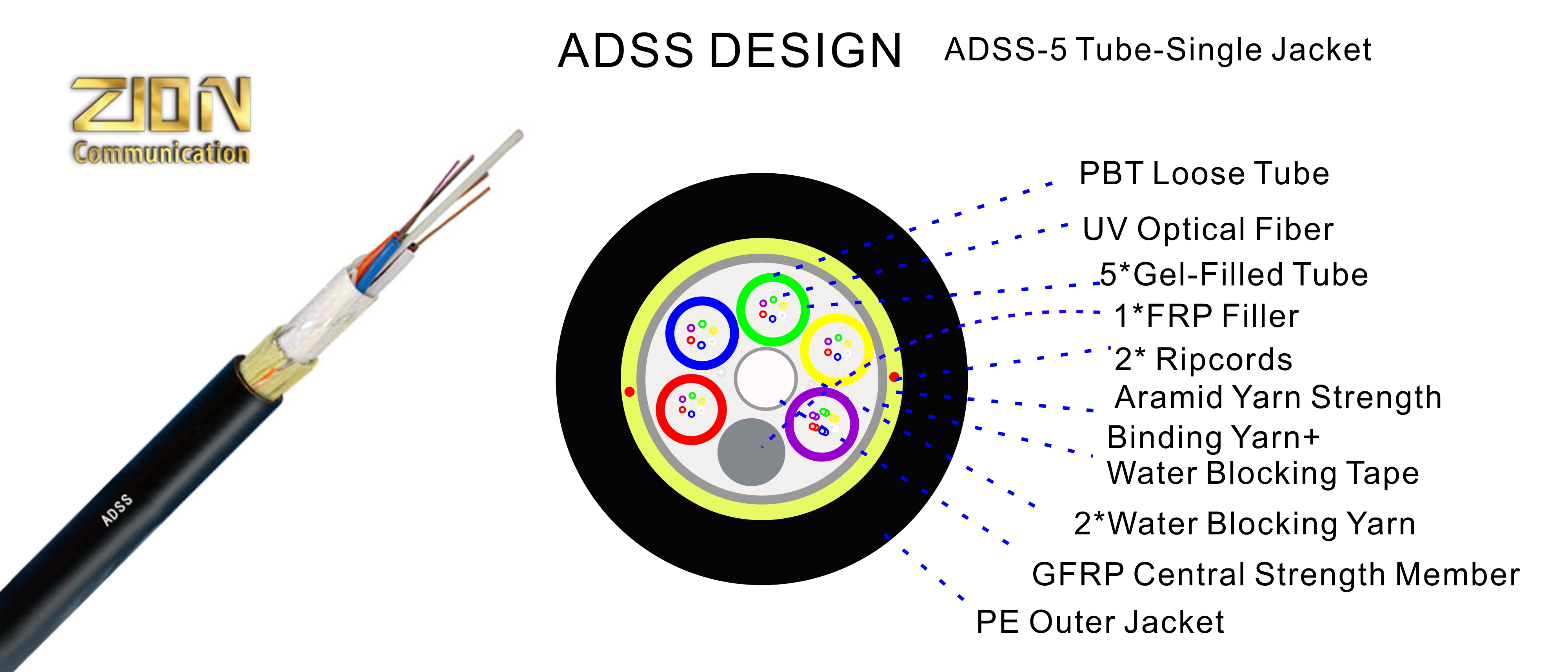

5 tubos pueden contener 30-60 fibras.
6 tubos pueden contener 36-72 fibras.Puede acomodar hasta 144 fibras.

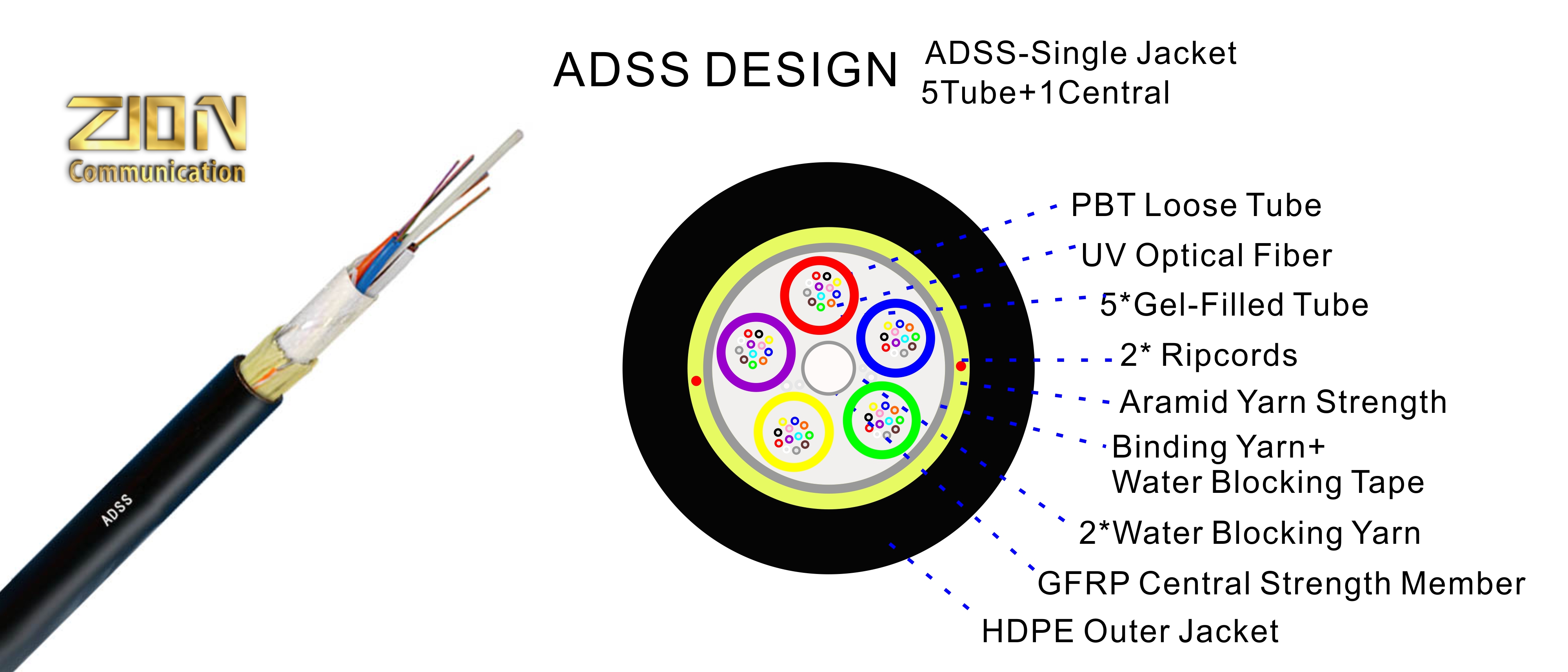

Otro diseño estructural, ahora más popular, es una estructura simplificada, que llamamos estructura 5 + 1.
Hay 5 tubos, y el centro tiene 1 refuerzo central. Reducido un tubo de estructura 6 + 1.
Por favor refiérase a la imagen de abajo.
Las ventajas de este diseño estructural son: 1. Más ahorro de costos de material 2. El diámetro del cable puede ser más pequeño y más ligero 3. Adecuado para recuentos pequeños de fibra.
Para el diseño estructural interno, ¿cómo elegir?currículum,
Por lo tanto, según la convención, recomendamos un diseño de estructura 6 + 1. Si su presupuesto es muy pequeño, puede usar un diseño de estructura 5 + 1.
Después de hablar sobre el diseño de la estructura interna, comenzamos a hablar sobre la funda, que es la capa externa del cable.
En términos de materiales, se pueden dividir en dos categorías: AT y PE.
Cubierta de PE: cubierta de polietileno ordinario.Utilizado para lineas electricas por debajo de 110KV.
Funda AT: Fortalezca la funda anti-seguimiento.Utilizado para líneas eléctricas por encima de 110KV.
La mayoría de ellos usan materiales de PE, así que vamos a explicarlos.
Debido al país latinoamericano, el voltaje de alimentación generalmente no es alto, por lo que los materiales que actualmente exportan nuestra fábrica son principalmente PE.
Los materiales de PE también se clasifican en HDPE (PE de alta densidad) y MDPE (PE de densidad media).
El HDPE (PE de alta densidad) es un 30-40% más caro que el MDPE (PE de densidad media).Se puede garantizar que ambos se utilizarán durante más de 30 años.La diferencia es que el HDPE es más duro y más resistente al desgaste. Si su presupuesto de compra es suficiente, use HDPE;si desea un precio más bajo, use MDPE.Debido a que pueden garantizar el uso básico, no hay problema.

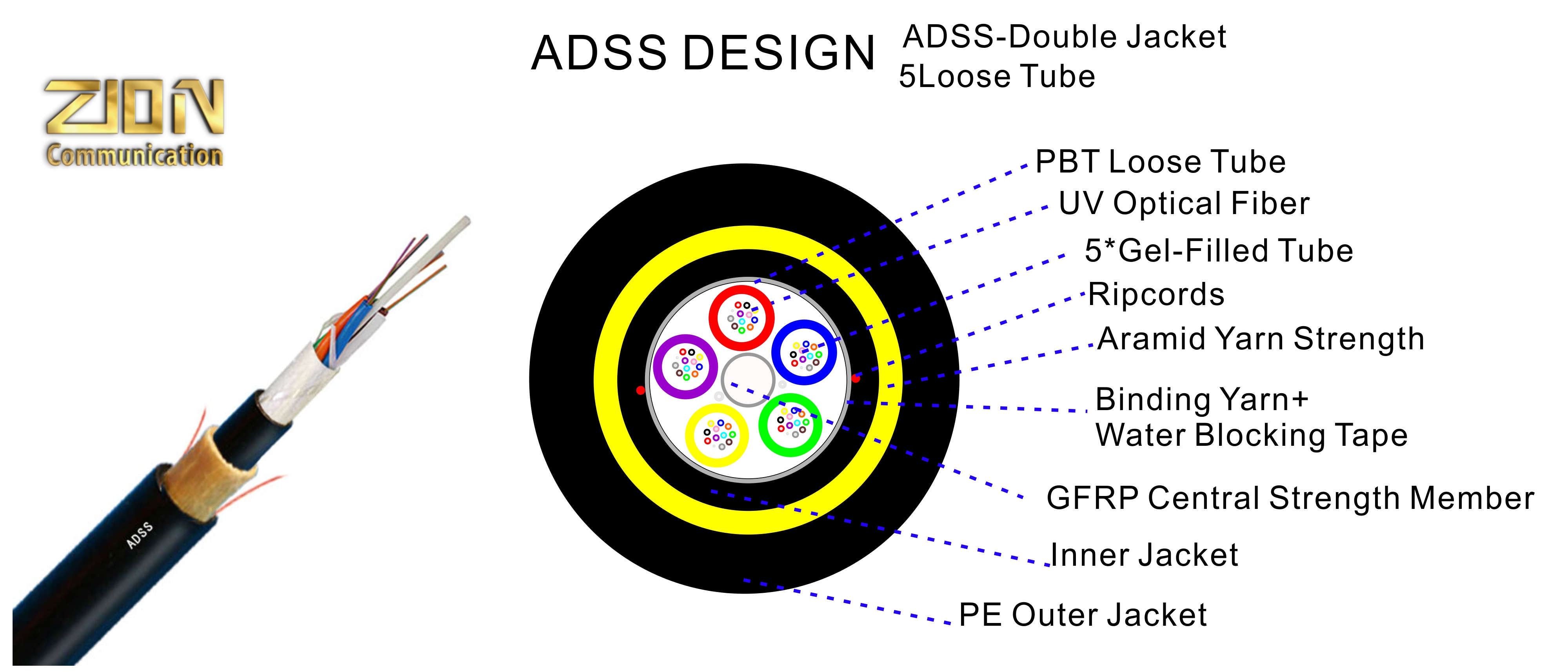

Después de terminar el material, necesito hablar sobre la estructura.Generalmente se divide en una capa de 1 capa y una capa de 2 capas.Como se muestra en la siguiente figura a.Esto es muy claro.
¿Por qué se divide en una chaqueta de 1 capa y una chaqueta de 2 capas?¿Por qué?
Creo que esto se debe a que la piel es más gruesa, otros no pueden hacerte sentir incómodo, no te harán sentir herido.Defiéndete eficazmente contra los ataques de otras personas.
Esta es una metáfora.Significa que puede prevenir daños.Estos daños externos incluyen: pájaros, ardillas, gusanos, granizo, lluvia ácida, estos daños naturales.Chaqueta de 2 capas, doble protección.
Finalmente, lo más importante es el uso de Kevlar, que afecta la longitud del cable, es el tirón máximo.
Esta parte se puede decir de manera simple o complicada. Para todos, estoy dispuesto a volver a escribir un artículo dedicado al diseño de Kevlar en el cable ADSS.
