Designación de tipo del conector coaxial RF

Vistas:0     Autor:Elsie     Hora de publicación: 29-07-2019      Origen:Sitio


Tipo de designación:

El tipo denominado de conector coaxial de RF consta de un símbolo principal y un símbolo estructural en el medio del cual se separa con '-'.

Símbolo principal:

El símbolo principal del conector coaxial RF utiliza el símbolo principal universal internacional.Diferentes formas de denominación se refieren a diferentes productos estructurales y la especificación de detalles.

Símbolo estructural:

El símbolo estructural del conector coaxial RF se muestra a continuación:


Característica

símbolo

Símbolo significa

Enchufe (T)

Zócalo (Z)

1

Enchufe o enchufe

Enchufe (T)

Zócalo (Z)

-

Junta

cable

2

Impedancia

50 ohmios: signo o no, 75 ohmios: signo 75

-

50 o 75

-

3

Forma de contacto

Pin :J

Zócalo:K

J(K)

K(J)

K(J)

4

Forma del conductor exterior

directo

Ángulo recto: W

W

-

W

5

Forma de montaje

Brida: F

Tuerca: Si

Para y

Para y

Para y

6

Tipo de cable

Cable: con el tamaño nominal del diámetro exterior del aislamiento

Micro-tira: D

Prensado: C

Semirrígido(semiflexible)B

Circuito de impresión indicado:E


Muestra para la composición del conector coaxial RF



Ejemplo 1: TNC-J3

TNC-J3


Significa conector de RF recto tipo TNC, conductor interior de clavija, compatible con cable de RF SYV-50-3 o RG58/U, con un tipo de abrazadera de tuerca en forma terminativa.

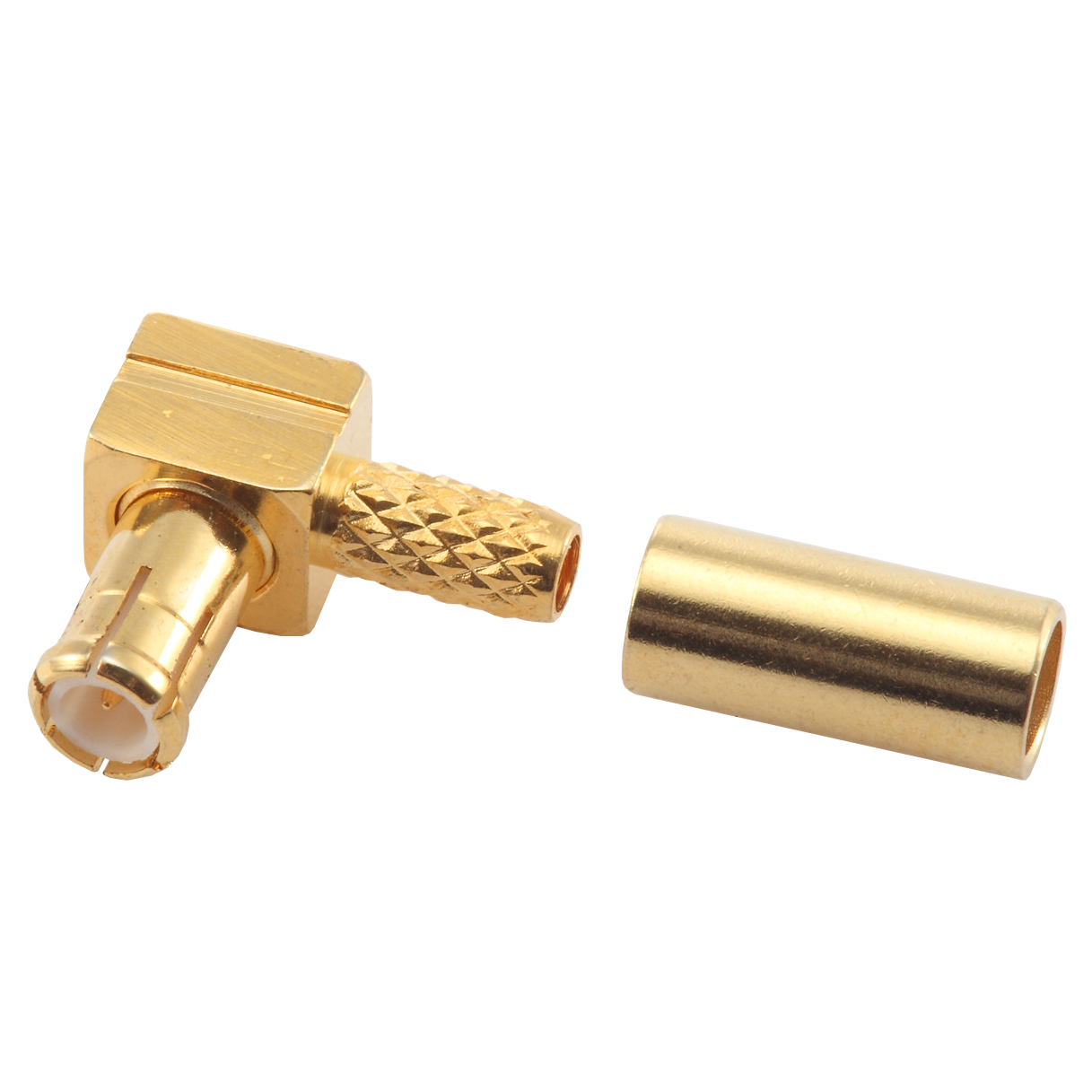

Ejemplo 2: MCX-C-JW1.5

MCX-C-JW1.5

Significa enchufe de ángulo recto tipo MCX, conductor interno de clavija, compatible con cable RF SFF-50-1.5-1 o RG174/U, con forma de terminación tipo crimpado.

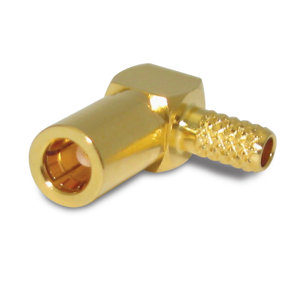

Ejemplo 3:SSMB-TKE-6

SSMB

Significa conector RF de montaje en PCB recto tipo SSMB, conductor interno del zócalo, 50 ohmios.-6 significa el número de pedido del producto en nuestra empresa.

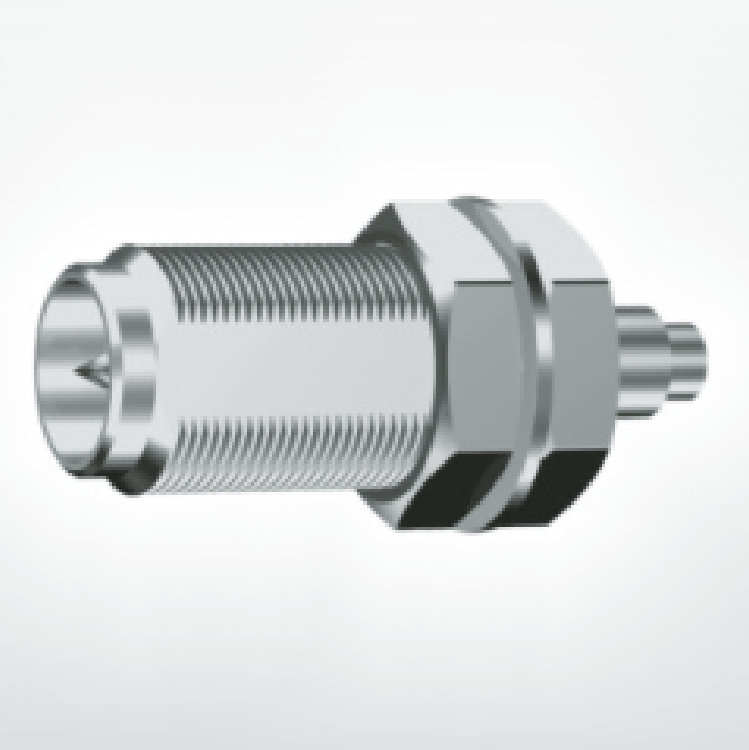

Ejemplo 4: RP-SMA-C-ZJY1.5

RP-SMA-C-ZJY1.5

Significa conector SMA RF de polaridad inversa, conductor interno de clavija, tipo de montaje en mamparo, cable RG174/U compatible, forma terminativa de tipo engarzado.

Muestra para composición de tipo de adaptador

El tipo de adaptador se deriva del nombre del tipo de enchufe o enchufe para: la parte del símbolo principal del adaptador se describe con el símbolo principal del conector (dentro del tipo de adaptador), o con la forma de fracción (adaptador entre tipos).


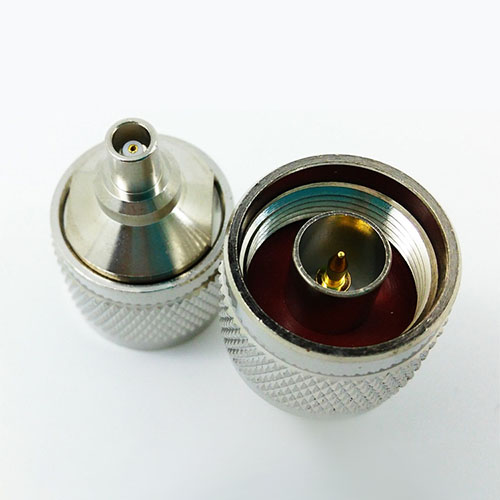

Ejemplo 1: SMA-50JK

SMA-50JK

Significa que el tipo SMA está dentro del tipo de adaptador, un extremo es contacto macho.El otro extremo es femenino.La impedancia es de 50 ohmios.

Ejemplo de composición tipo del convertidor de impedancia


Ejemplo:N-50J/75K

N-50J-75K

Significa el convertidor de impedancia de tipo N, un extremo de 50 ohmios, contacto macho;el otro extremo es de 75 ohmios, hembra.
