Cable de fibra óptica Explicación de tipo

Vistas:21     Autor:james xu     Hora de publicación: 19-08-2019      Origen:zion communication

Hola a todos.Hoy les presentaré la fibra de comunicación para cable óptico.

Estoy usando Google para traducir.Si encuentra algo mal con la palabra, comuníquese conmigo para enmendarla.

james@zion-communication.com

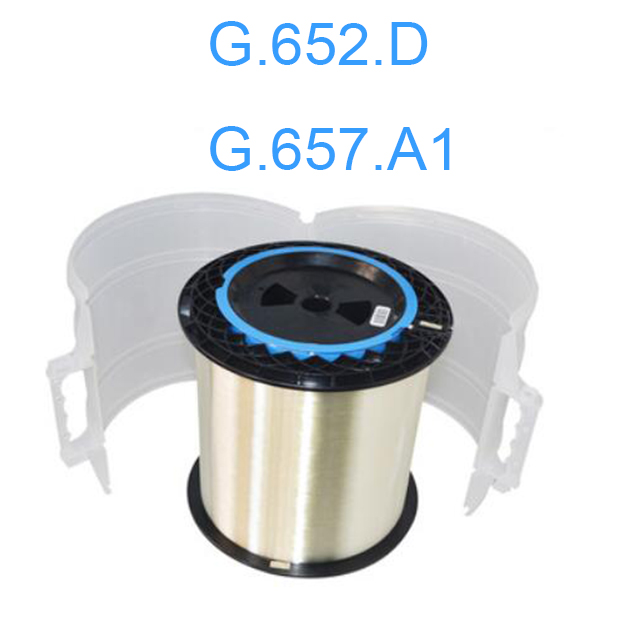

fibras ópticas


Longitud de onda de la banda: O = 1260, E = 1310, S = 1380, C = 1550 y L = 1625 nm (O, E, S, C, L)

Modo único: 9/125 μm

Multimodo: 50 / 125μm ;62,5/125 μm.


Cable de fibra monomodo 1310nm (longitud de onda de transmisión) distancia de transmisión ≤16KM

Cable monomodo 1550 nm (longitud de onda de transmisión) distancia de transmisión ≤ 25 km


Cable de fibra óptica multimodo 850nm (longitud de onda de transmisión) distancia de transmisión ≤2.5KM

Cable de fibra óptica multimodo 1300 nm (longitud de onda de transmisión) distancia de transmisión ≤ 6 km


UIT-T: Unión Internacional de Telecomunicaciones

G.652D (B1.3): admite una distancia de transmisión del sistema de 10 Gbit/s de hasta 3000 km, la distancia de transmisión del sistema de 40 Gbit/s es de 80 km

El coeficiente de atenuación es el mismo que el de G.652C, es decir, el sistema puede funcionar en la banda de 1360 ~ 1530 nm.

La longitud de onda de dispersión cero es de 1310 nm, y la atenuación es mínima a una longitud de onda de 1550 nm, pero tiene una gran dispersión positiva de aproximadamente 18 ps (nm/km).

G.652.D es el más riguroso y totalmente compatible con todos los niveles G.652, y es estructuralmente indistinguible de la fibra G.652 ordinaria.

La razón de esta diferencia está en la tecnología de fabricación.

La fibra monomodo G652 es la fibra más grande del mundo (alrededor del 70% de la fibra) y se llama 'fibra monomodo convencional'.

Tiene dos ventanas de 1550 nm y 1310 nm al mismo tiempo.El punto de dispersión cero está cerca de la ventana de 1310 nm y la atenuación mínima está en la ventana de 1550 nm.

Sus características son cero en el diseño y fabricación de longitudes de onda de alrededor de 1310 nm, y la pérdida a 1550 nm es la más pequeña, pero la dispersión es la más grande.

La perdida tipica de la fibra monomodo G652 en las dos ventanas anteriores es:

La atenuación de la ventana de 1310 nm es de 0,3 a 0,4 dB/km, y el coeficiente de dispersión es de 0 a 3,5 ps/nm.km.

La ventana de 1550 nm tiene una atenuación de 0,19 a 0,25 dB/km y un coeficiente de dispersión de 15 a 18 ps/nm.km.


Uso principal: la fibra monomodo G652 tiene las ventajas de baja pérdida interna, gran ancho de banda, fácil actualización y expansión, y bajo costo.

La fibra monomodo G652 se puede utilizar ampliamente en transmisiones de alta velocidad a larga distancia, como comunicaciones de larga distancia, troncales, TV por cable y alimentadores de bucle.

La fibra monomodo G652 es adecuada para todo tipo de estructuras de cable de fibra óptica, incluido el cable plano de fibra óptica, el cable trenzado de capa suelta, el cable esqueleto, el cable del tubo del haz central y el cable apretado.


Fibra insensible a la flexión G.657: la última variante de fibra desarrollada en fibra G.652, con un campo de modo (8.6-9.5) ± 0.4, totalmente compatible con G.652,

Tiene una excelente resistencia a la flexión y su radio de flexión es de 1/4 a 1/2 de fibra G.652.

Se utiliza principalmente para la fibra FTTH en el hogar y en condiciones de radio de curvatura pequeña.Principalmente haga un microcable de soplado de aire;FTTH como cable de cuero, cable DAC.

G.657A: Transmite longitudes de onda de 1260, 1310, 1380, 1550 y 1625 nm (O, E, S, C, L) y es totalmente compatible con G.652D.

G.652D: Transmisión de longitudes de onda 1310, 1380, 1550

G.652B: Transmisión 1310, 1550

A1 radio de curvatura 10 mm

Radio de curvatura A2 7.5mm



Para resumir los puntos de conocimiento anteriores, la fibra óptica principal utilizada en nuestro cable es G652D y G657A1.

Ahora llevo a todos a la fábrica para ver cómo se produce la fibra.


fibra óptica

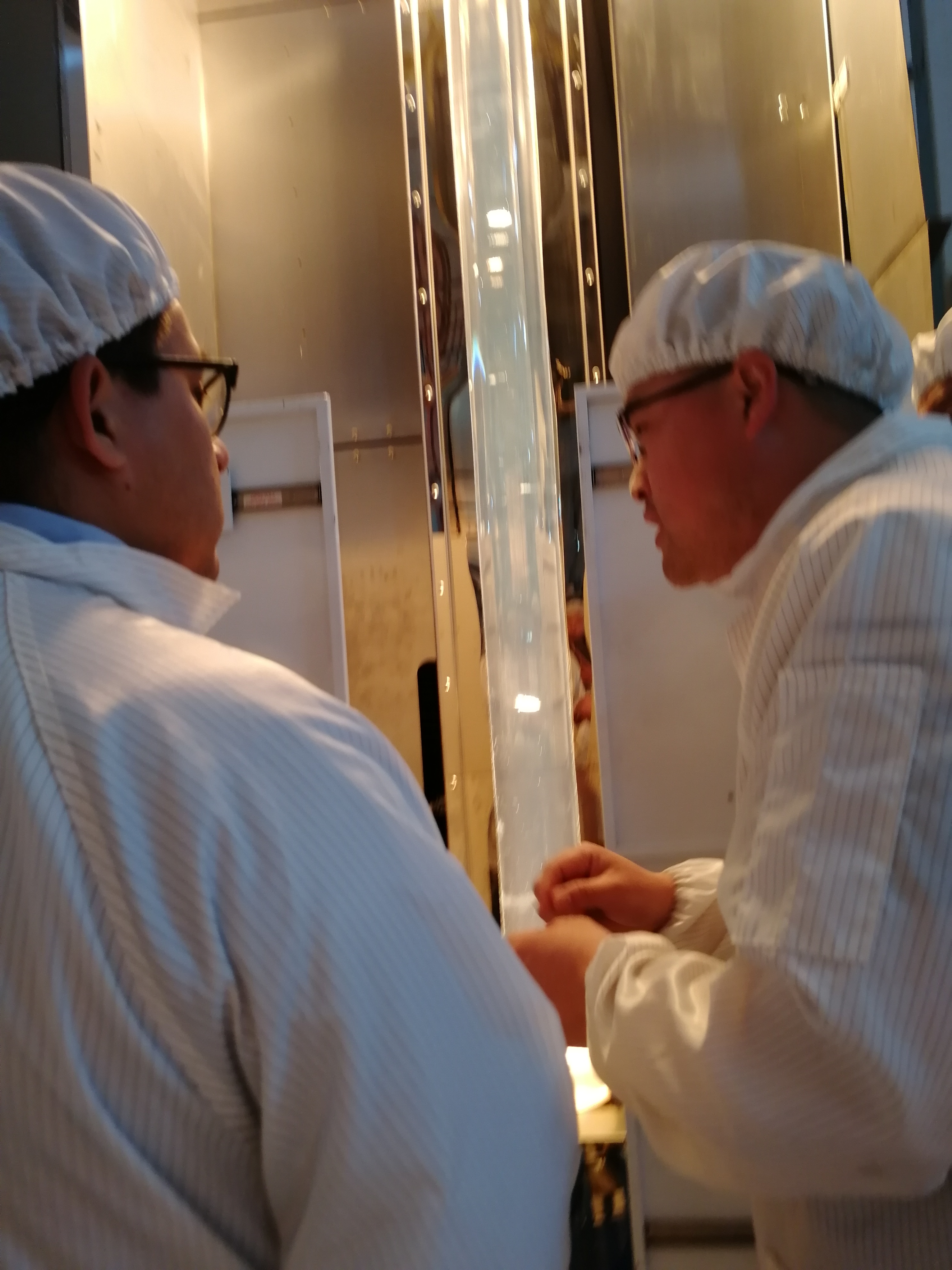

En el piso más alto de la fábrica, la preforma de fibra óptica se muestra en la figura a continuación.


IMG_20180411_110402

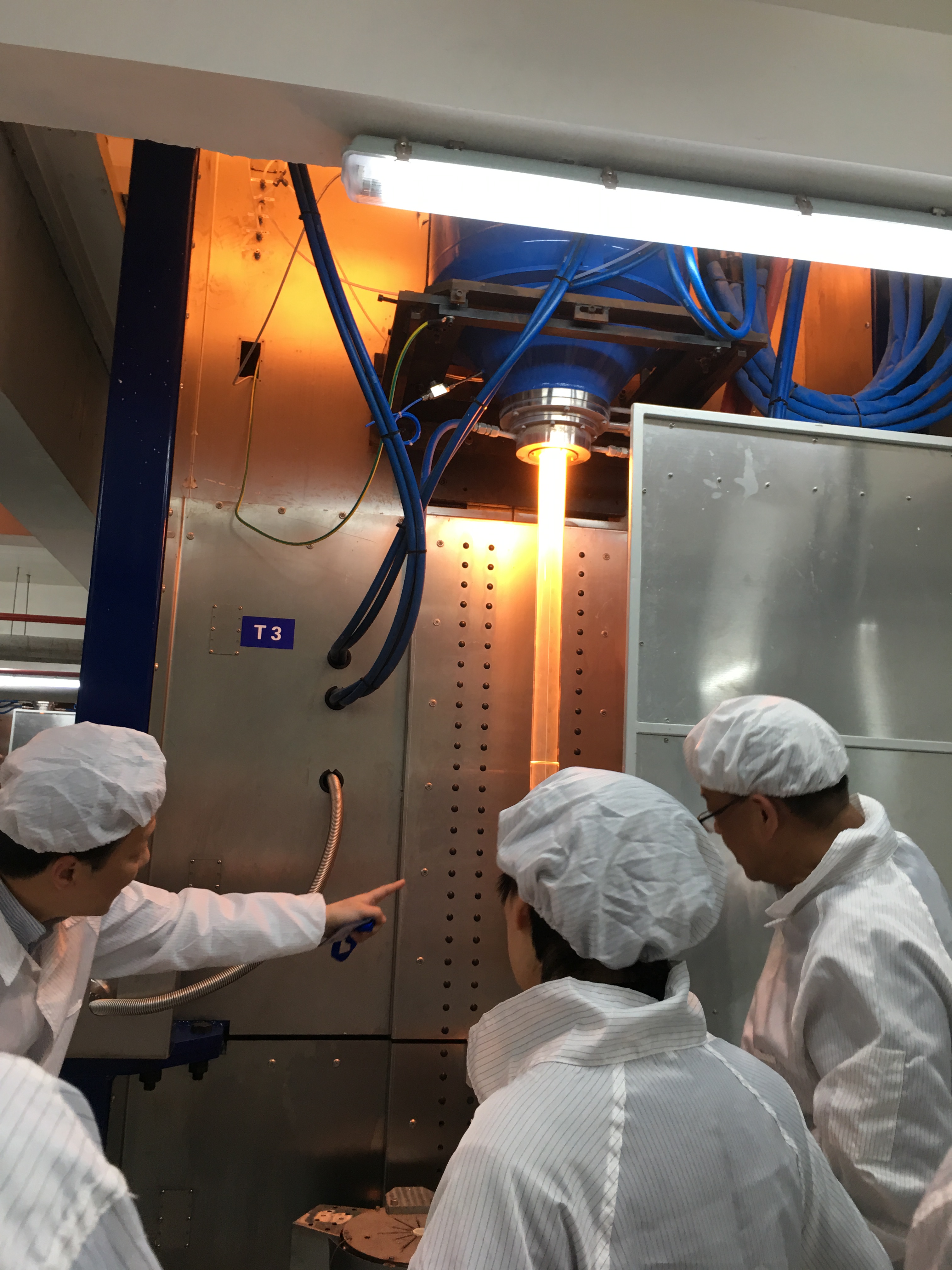

Las barras de fibra se producirán en fibras de vidrio finas mediante una producción vertical de alta a baja.


IMG_2758

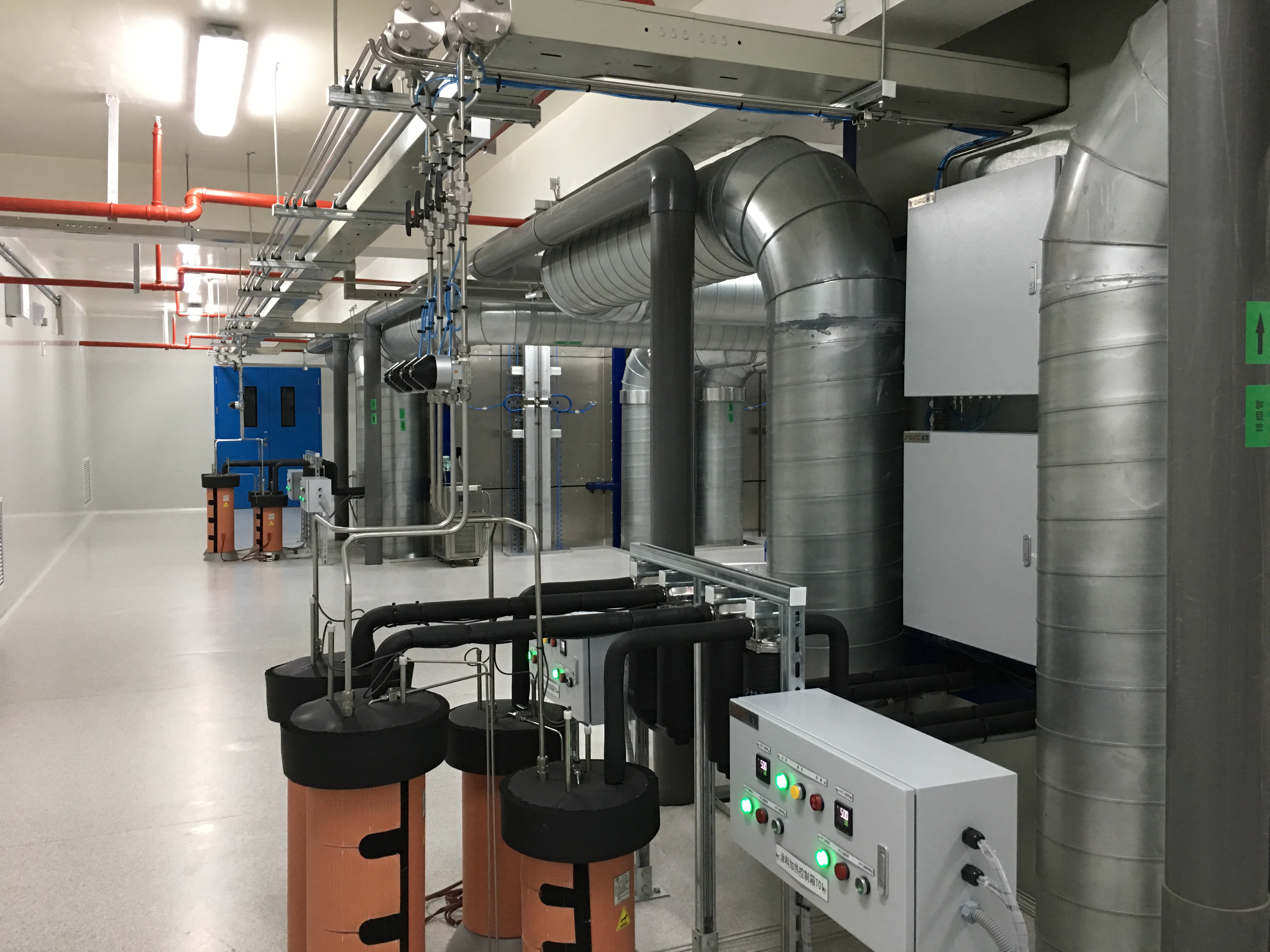

IMG_2778

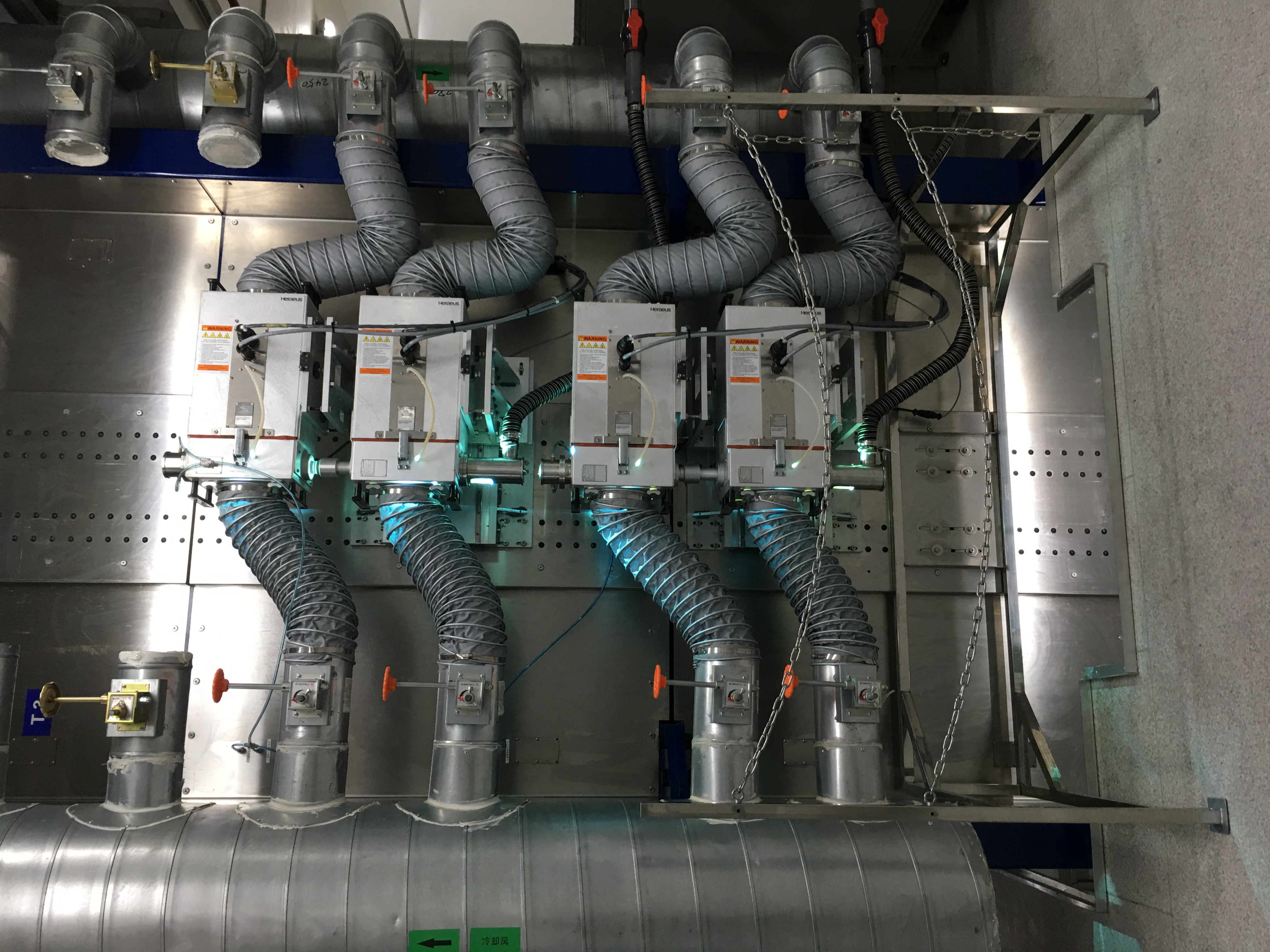

IMG_2792

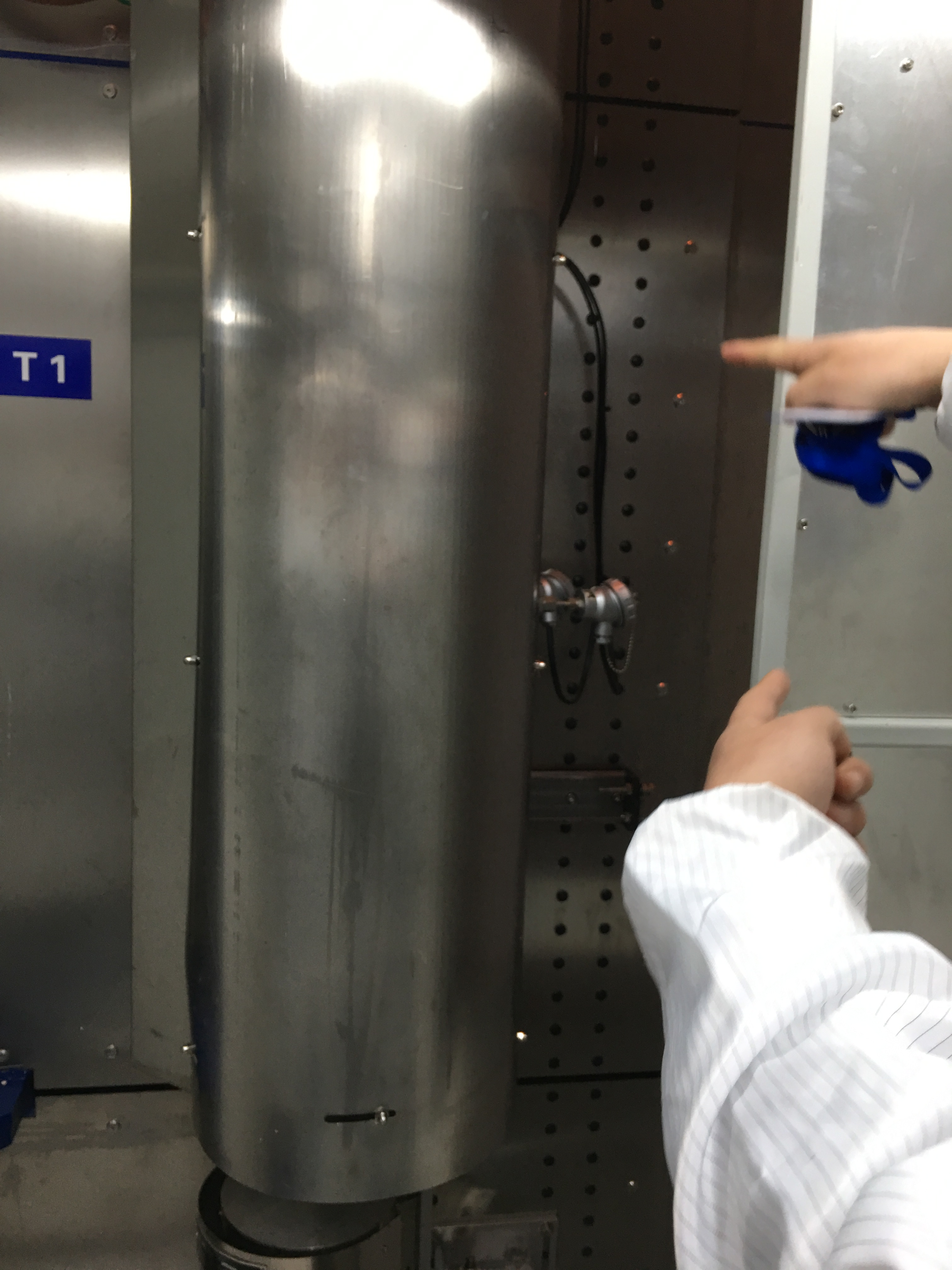

Ahora mire la dirección del dedo, la fibra se ha tirado muy delgada, casi invisible.


IMG_2762

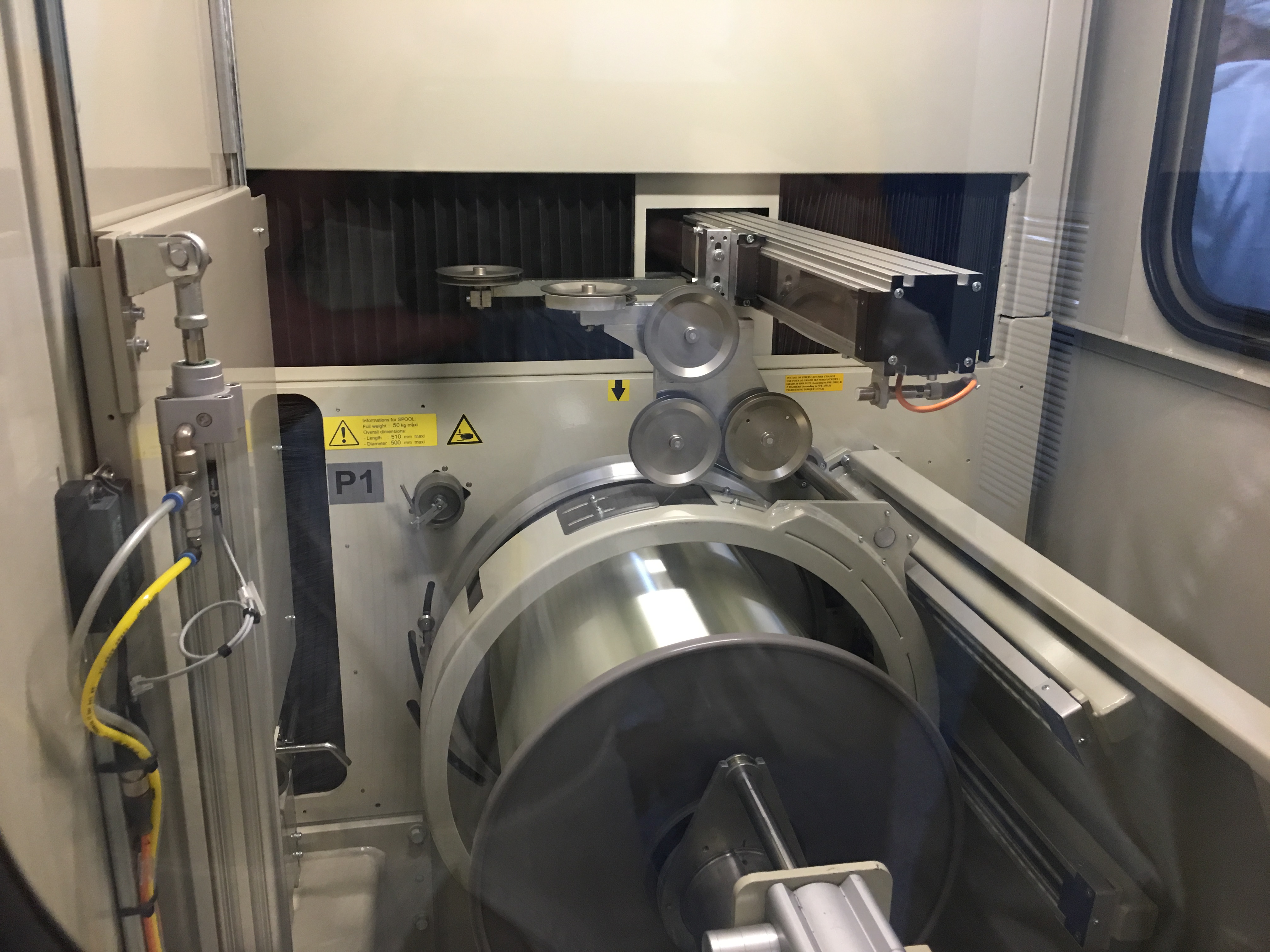

Finalmente, el cableado automático, un eje, generalmente puede contener 50 km - 100 km.


IMG_2797

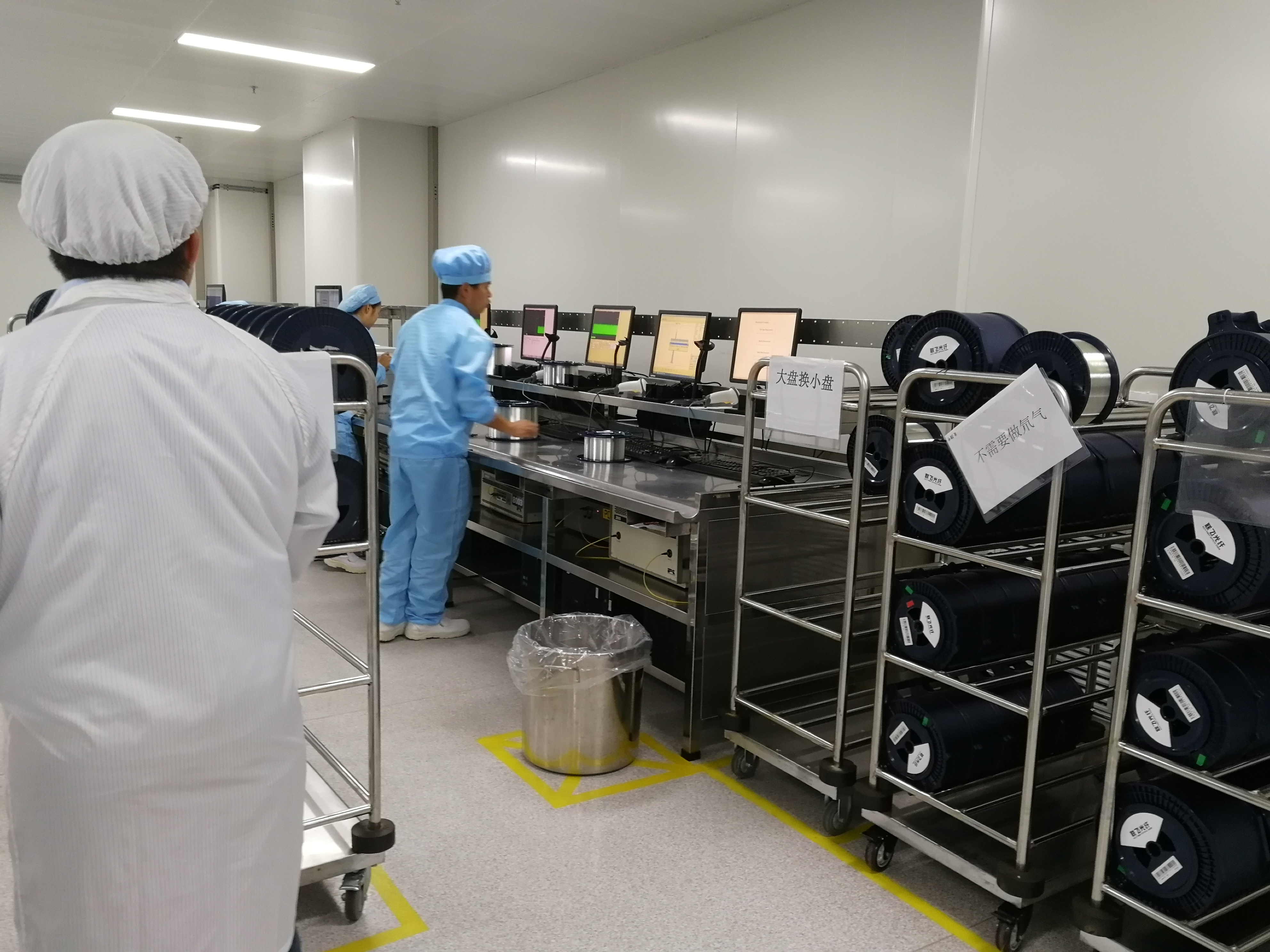

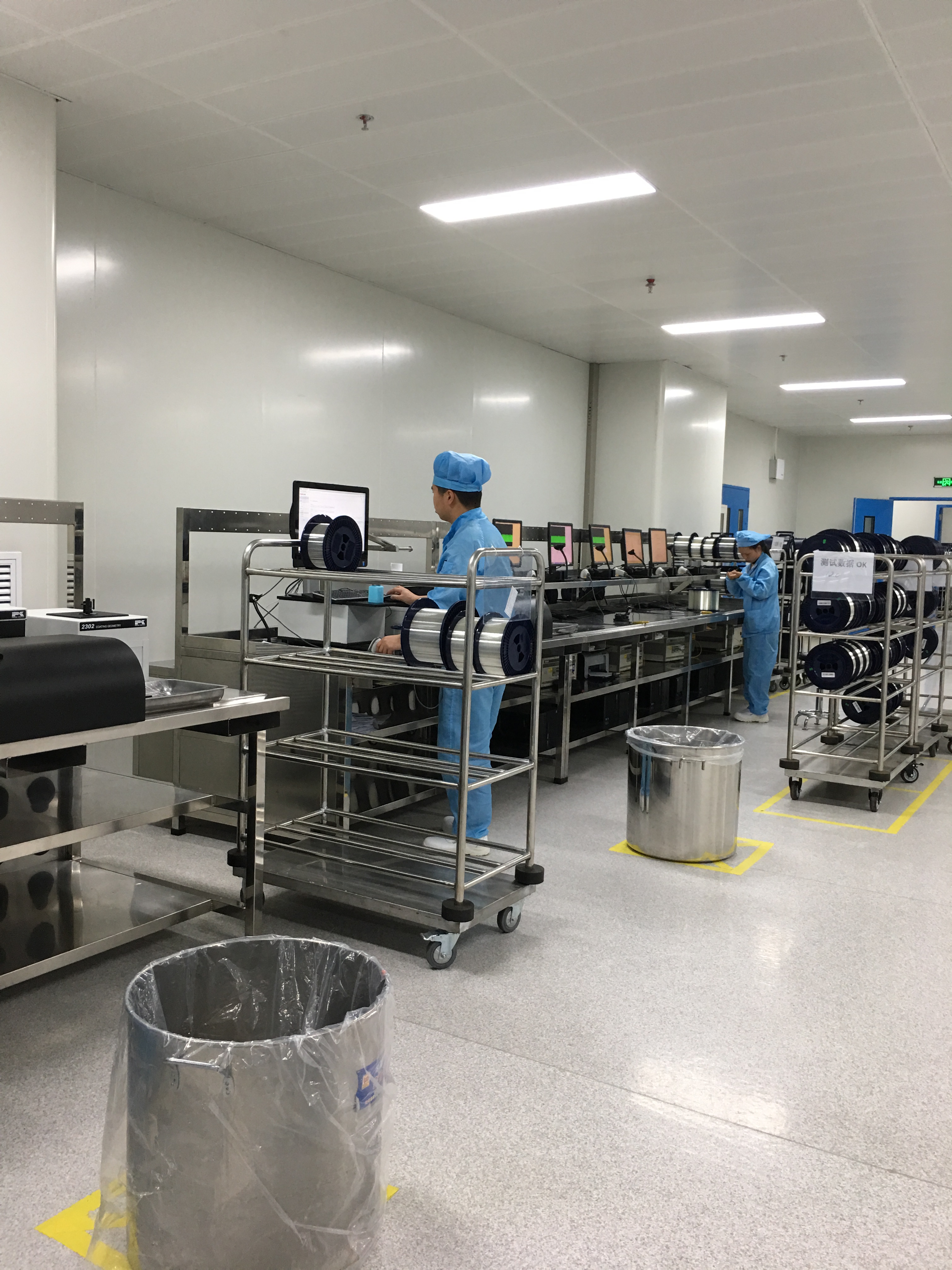

Cada fibra se prueba para garantizar que los datos cumplen con los requisitos.


IMG_2814

IMG_20180411_105725

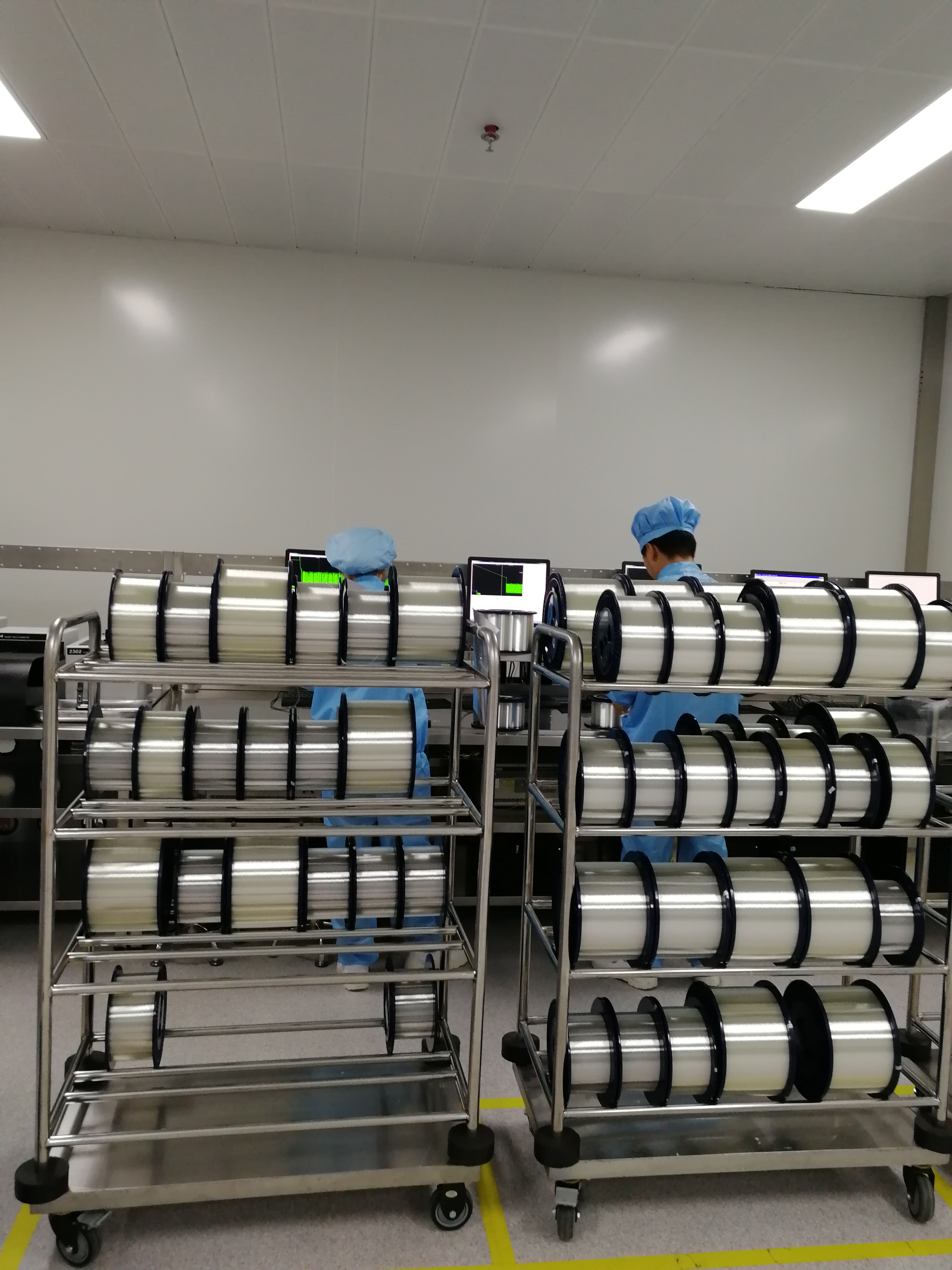

Finalmente, la fibra terminada se clasifica y se coloca en el estante para producir el cable de fibra óptica.


IMG_20180411_105756



Director de producto: James Xu
