En el último artículo, expliqué el diseño estructural del cable ADSS.Esta vez compartí específicamente el Hilo de aramida(Kevlar) en ADSS, diseño y uso.
Usó Google Translate.Si hay una expresión incorrecta, contácteme para corregirla.
james@zion-communication.com

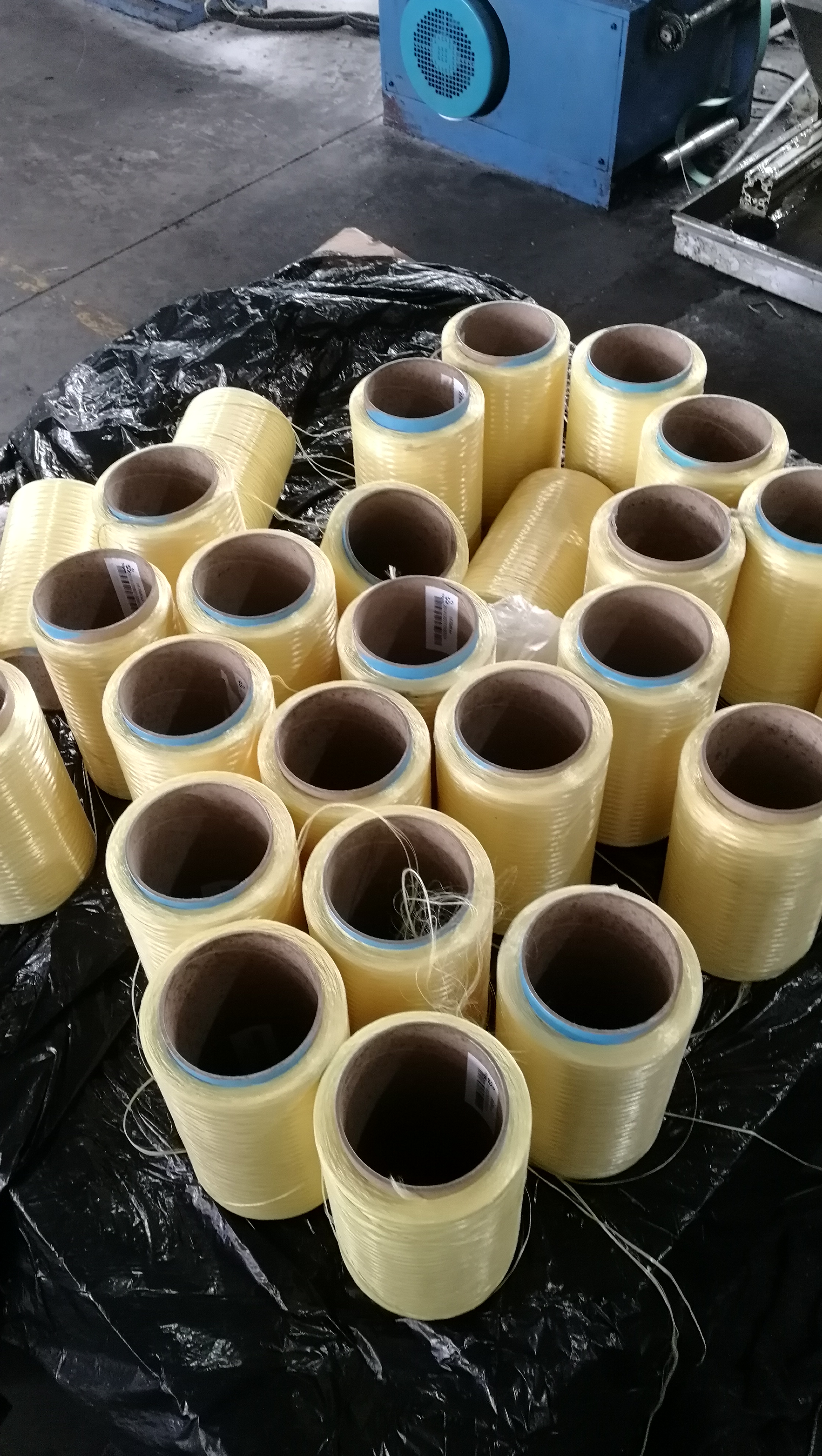

El hilo de aramida es un hilo de aramida de alto módulo adecuado para cable ADSS.El hilo de aramida tiene propiedades especiales como baja densidad, módulo de tracción muy alto, alta resistencia a la rotura y bajo alargamiento en la rotura;A la temperatura, puede mantener su estabilidad interna, muy baja contracción, baja deformación y muy alta temperatura de transición vítrea, además de alta resistencia a la corrosión, no conductora, además de ácidos y álcalis fuertes, Fuerte resistencia a los productos químicos es un material de unidad de refuerzo de cable superior.
Dentro del hilo de aramida, hay una marca estadounidense, Kevlar.El más utilizado, utilizamos el material de esta marca para analizar.

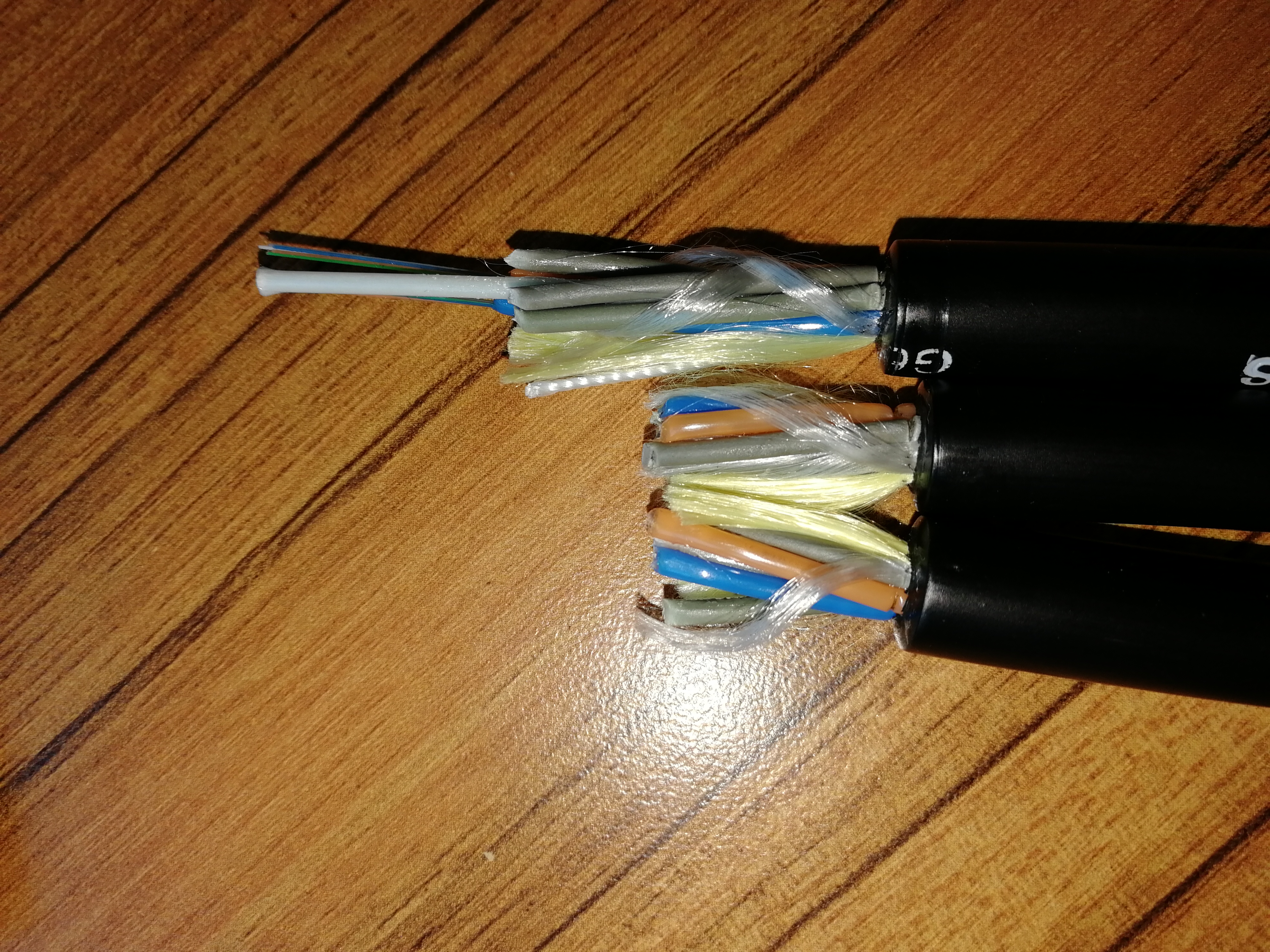

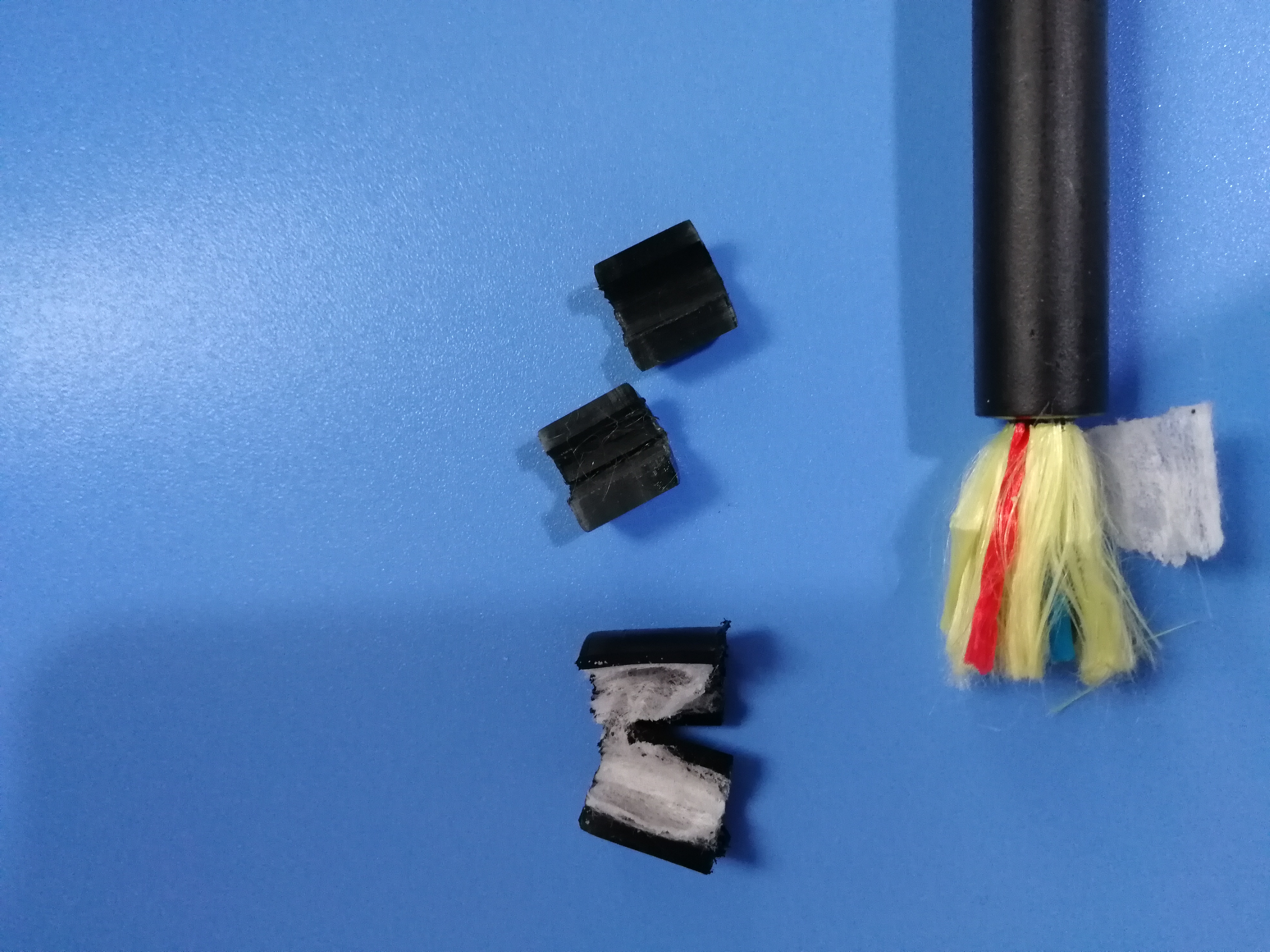

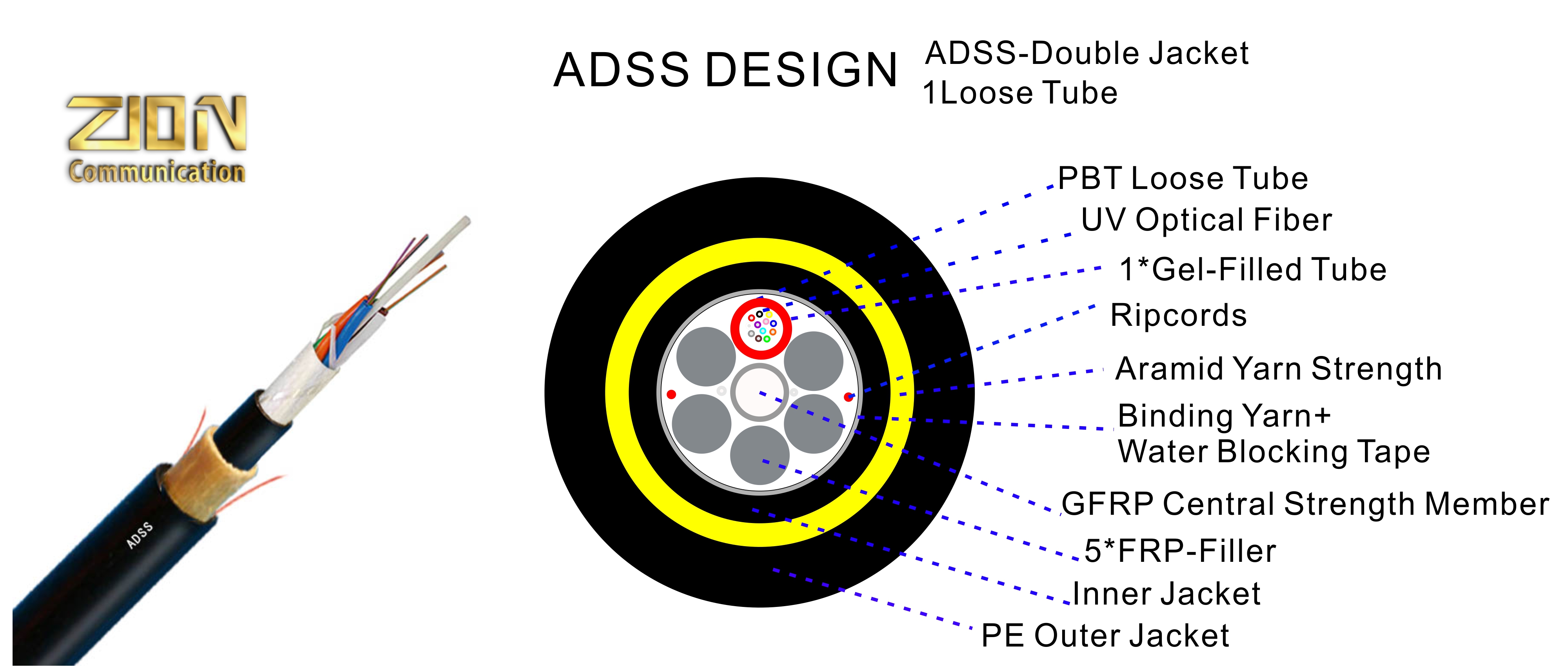

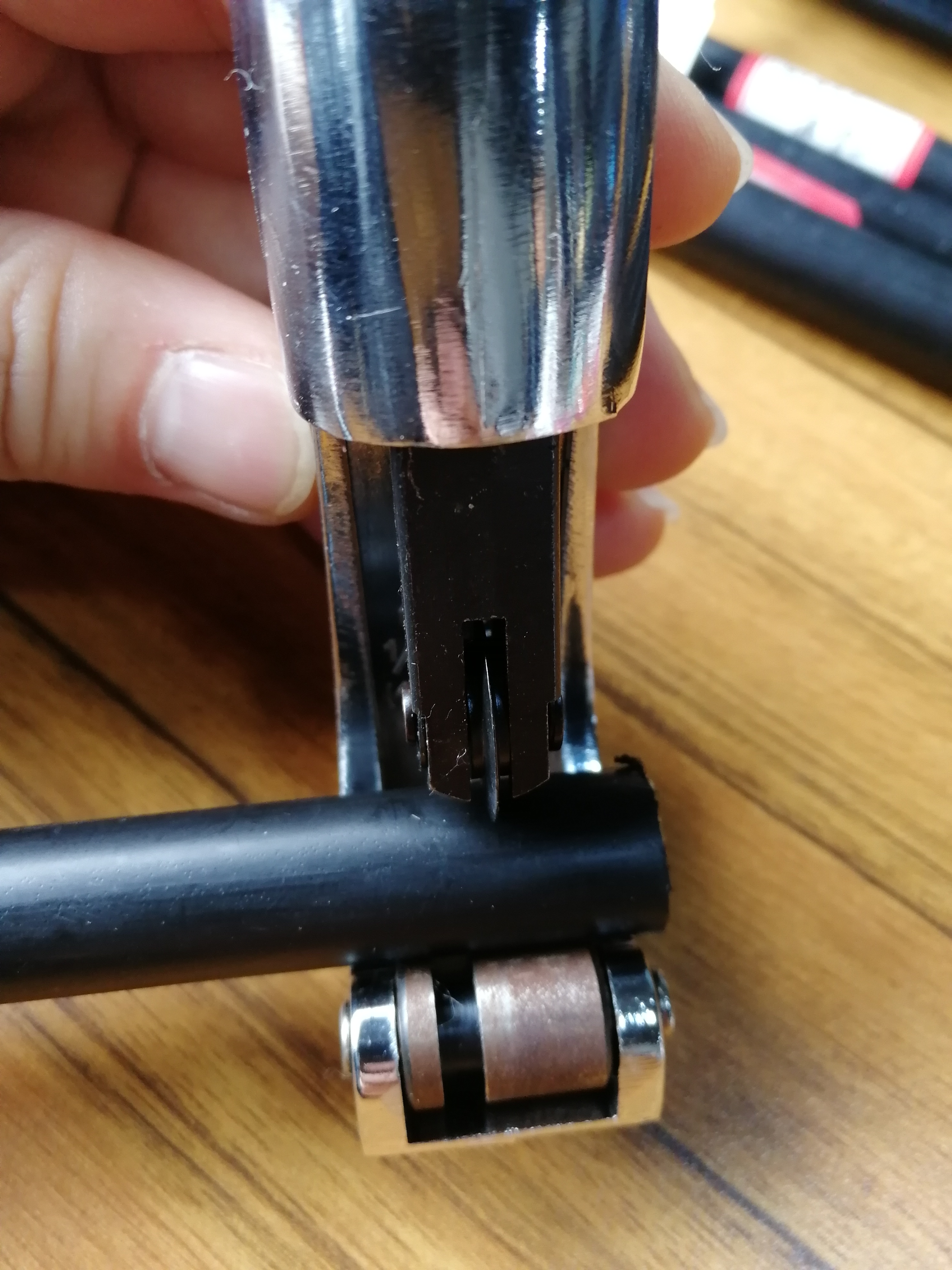

Como se muestra a continuación, la parte amarilla es Kevlar.
Para calcular con precisión la cantidad de material requerido, necesitamos conocer algunos parámetros, uno es el tramo, uno es el tirón máximo y el otro es el área de la sección transversal de Kevlar.

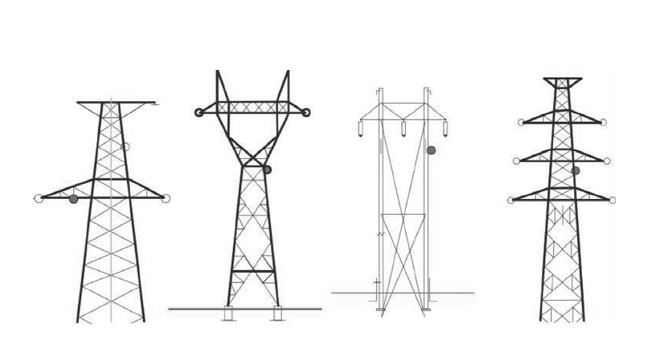

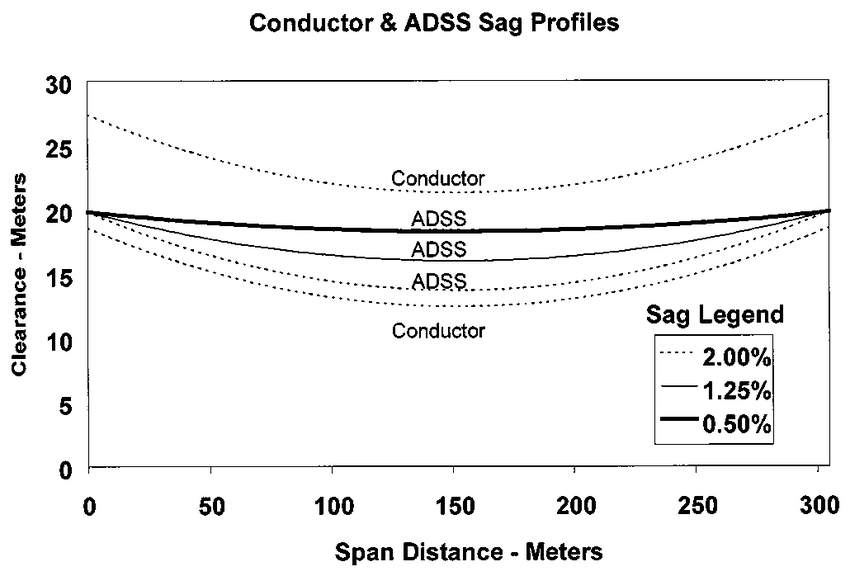

Consulte la figura a continuación, en el escenario de uso real,
Vamos a calcularlo paso a paso.Tenga paciencia.La fórmula que se incluye aquí es muy complicada.
Detalles del hilo de aramida: algo así como (20 * K49 3000D) Este cálculo principal de la resistencia a la tracción.
De acuerdo con la fórmula del estrés, S = Nmax / E * ε,

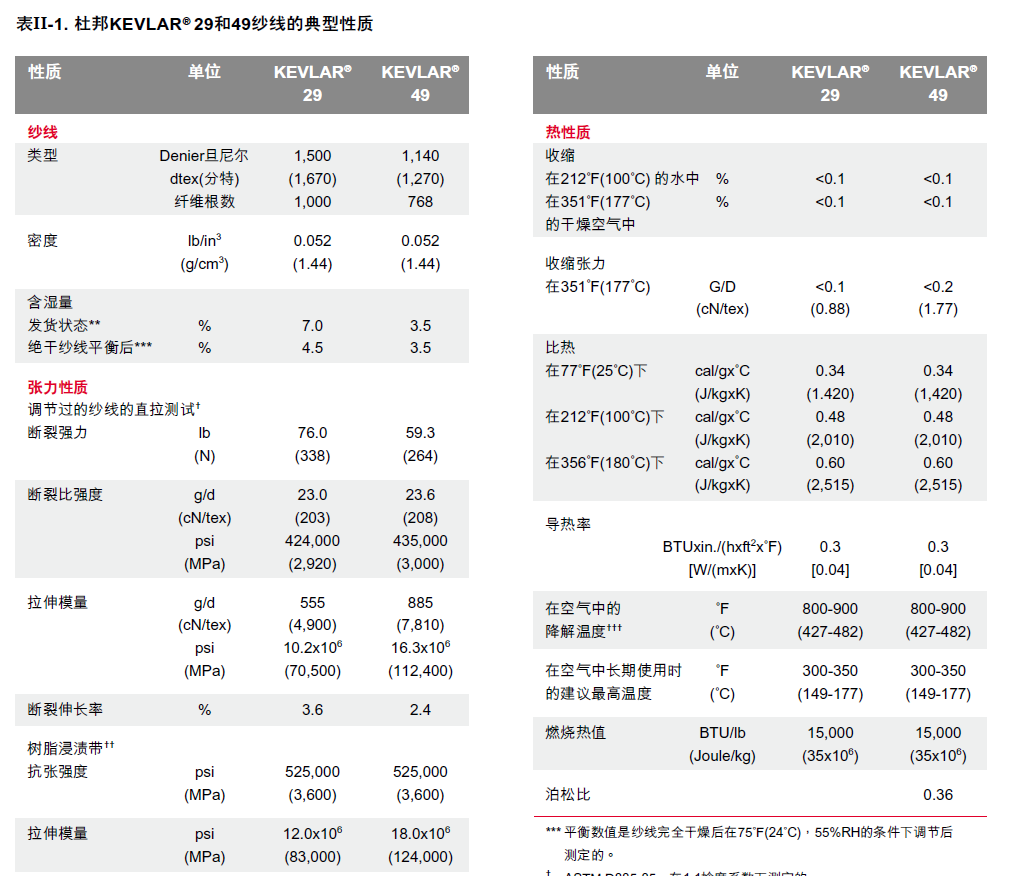

E (módulo de tracción) = 112,4 GPa （K49 1140 Cena）
ε = 0,8%
Tensión generalmente diseñada <1% （Tubo trenzado） UTS;
≤0.8% ， evaluación
Nmáx = W * (L2 / 8f + f);
L = tramo (m);generalmente 100 m, 150 m, 200 m, 300 m, 500 m, 600 m;
f = hundimiento del cable ； generalmente 12m o 16m.
Nmáx = W * (L2 / 8f + f) = 0,7 * （500 * 500/8 * 12 + 12） = 1,83KN
S = Nmáx / E * ε = 1,83 / 114 * 0,008 = 2 mm²
Saramid (K49 2840D) = 3160 * 10-4 / 1,45 = 0,2179 mm²
N números hilo de aramida = S / s = 2 / 0.2179 = 9.2
El paso de la bisagra de fibra de aramida general es de 550 mm a 650 mm, angulo = 10-12°
W = Carga máxima (kg/m) = W1 + W2 + W3 = 0,2 + 0 + 0,5 = 0,7 kg/m
W1 = 0,15 kg/m (este es el peso del cable ADSS)
W2 = ρ * [(D + 2d) ²-D²] * 0,7854/1000 (kg/m) (Este es el peso de ICE)
ρ = 0,9g/cm³, la densidad del hielo.
D = Diámetro de ADSS.Generalmente 8mm-18mm
d = espesor de la cubierta de hielo;sin hielo = 0 mm, hielo ligero = 5 mm, 10 mm;hielo pesado = 15 mm, 20 mm, 30 mm;
Digamos que el hielo es horrible es 0 mm, W2 = 0
W3 = Wx = α * Wp * D * L = α * （V² / 1600） * (D + 2d) * L / 9,8 (kg / m)
Digamos que la velocidad del viento es de 25 m/s, α = 0,85;profundidad = 15 mm;W3 = 0,5 kg/m
Wp = V² / 1600 （Fórmula de presión parcial estándar ， V significa velocidad del viento）
α = 1,0 (v ＜ 20 m/s);0,85 (20-29 m/s);0,75 (30-34 m/s);0,7 (> 35 m/s);
α significa Coeficiente de desigualdad de la presión del viento.
Nivel |fenómeno |señora
1 El humo puede indicar la dirección del viento.0.3 a 1.5
2 El rostro humano se siente ventoso y las hojas se mueven ligeramente.1.6 a 3.3
3 Las hojas y las microtécnicas tiemblan y la bandera se despliega.3,4 ~ 5,4
4 El polvo del piso y el papel pueden explotar, y las ramas del árbol se agitan.5.5 a 7.9
5 El árbol frondoso se balancea, y hay onditas en las aguas continentales.8.0 a 10.7
6 Las grandes ramas tiemblan, los cables son vocales y es difícil levantar el paraguas.10,8 ~ 13,8
7 Todo el árbol está sacudido, y es inconveniente caminar en el viento.13,9 ~ 17.l
8 La micro-rama está rota y las personas se sienten muy resistentes a seguir adelante.17,2 ~ 20,7
9 La casa de césped estaba dañada y las ramas estaban rotas.20,8 a 24,4
Se pueden derribar 10 árboles y se destruyen edificios en general.24,5 a 28,4
11 Raras en tierra, se pueden derribar árboles grandes y los edificios en general están severamente dañados.28,5 ~ 32,6
12 Hay pocos en la tierra, y su poder destructivo es enorme.32,7 ~ 36,9
RTS: resistencia a la tracción nominal
Se refiere al valor calculado de la resistencia de la sección del rodamiento (contando principalmente la fibra giratoria).
UTS: resistencia a la tracción máxima UES > 60% RTS
En la vida útil efectiva del cable, es posible exceder la carga de diseño cuando el cable se encuentra en la tensión máxima, lo que significa que el cable se puede sobrecargar por un corto tiempo
MAT: tensión de trabajo máxima permitida 40% RTS
El MAT es una base importante para el cálculo de la tensión de caída y tensión, y también una evidencia importante para caracterizar las características de tensión-deformación del cable óptico ADSS.Consulte al diseño de condiciones meteorológicas bajo el cálculo teórico de la carga total, la tensión del cable.
Bajo esta tensión, la deformación de la fibra no debe ser superior al 0,05% (laminado) y no superior al 0,1% (tubería central) sin atenuación adicional.
EDS: fuerza diaria （16 ~ 25）% RTS
El estrés promedio anual a veces se denomina estrés promedio diario, se refiere al viento y sin hielo y la temperatura promedio anual, el cálculo teórico de la tensión del cable de carga, puede ocurrir como el ADSS en el funcionamiento a largo plazo de la tensión promedio (debería) forzar.
EDS es generalmente (16 ~ 25)% RTS.
Bajo esta tensión, la fibra no debe tener tensión, sin atenuación adicional, es decir, muy estable.
EDS es también el parámetro de envejecimiento por fatiga del cable de fibra óptica, según el cual se determina el diseño antivibraciones del cable de fibra óptica.
Después de calcular la fórmula anterior, sabemos que hay varias palabras clave:
1. La velocidad máxima del viento en su lugar, 2. El espesor del hielo, sin hielo es 0, 3. Sag 4. Tensión máxima de trabajo, 5. Peso del cable,
Estos son valores muy, muy importantes, pero la mayoría de los clientes no conocen estos elementos de diseño.Para cada consulta, simplemente pregunte el precio.
Estoy aquí para felicitarte primero, puedo ver un contenido tan aburrido, quédate aquí.
Es realmente demasiado difícil diseñar este cable, la cantidad de Kevlar.Entonces, podemos ver el precio final, la brecha es enorme.
Le pedimos al cliente que no pueda proporcionar los requisitos de datos, cotizaremos de acuerdo con el diseño estándar y el resultado es un precio del 50% que el cliente no puede aceptar.
¿Cómo resolver esto?¿Cómo hacerlo?Los clientes necesitan comprar cable de fibra óptica, pero no son profesionales, no saben lo que necesitan.Esta es la clave del problema.No sabes lo que quieres, solo sabes cuánto tienes, esto es Presupuesto.

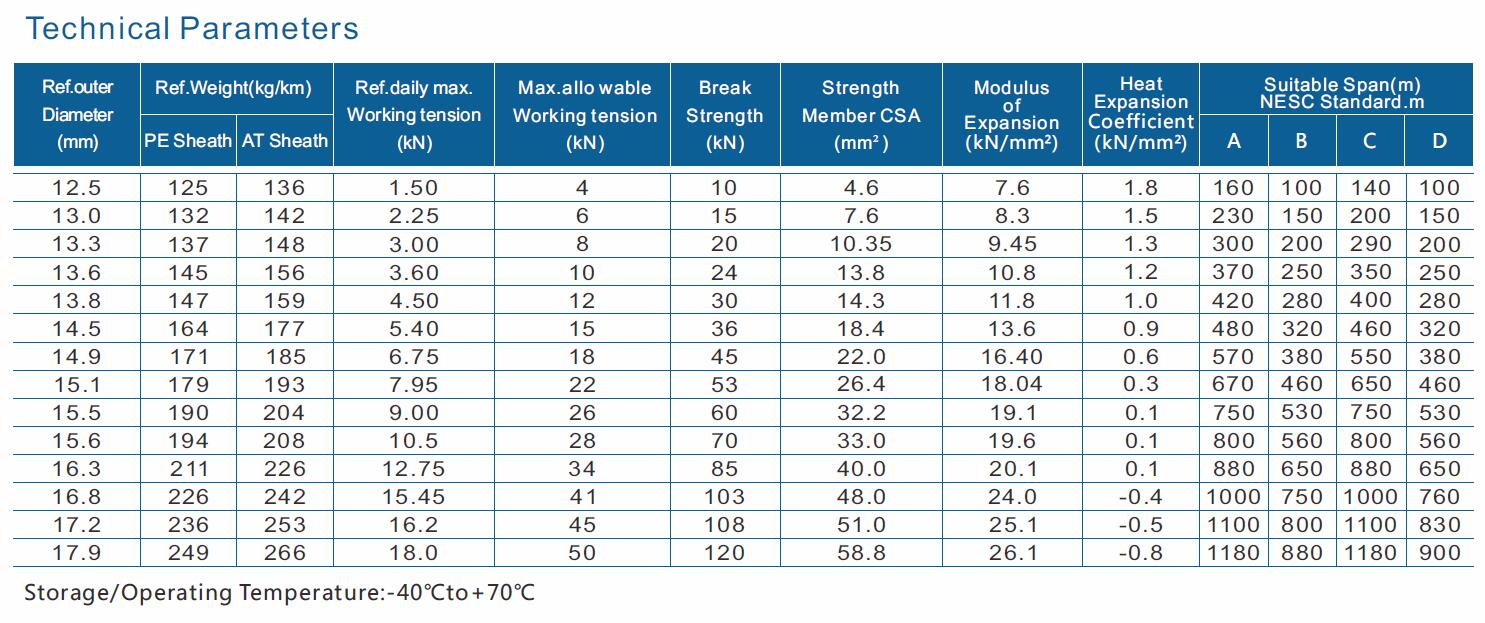

Como se muestra en la figura anterior, los datos en algunos casos se calculan y son solo para referencia.
Si no conoce el diseño del hilo de aramida, lo recomendamos de acuerdo con nuestra experiencia.Después de confirmar el diseño con usted, realizaremos pruebas.Por lo general, es una muestra de 1 kilómetro, tenemos que pagar una tarifa de muestra.Por supuesto, en la transacción En el futuro, esta parte del costo puede eliminarse.
También hay una muy buena manera, es decir, debe ser el cliente, ir a su mercado local, encontrar la muestra real del cable ADSS que necesita, enviárnosla.Esta parte solo necesita enviar 1-2 metros, podemos analizar Diseño estructural.Luego produciremos o realizaremos pruebas basadas en esto.
