Cómo diseñar y producir el CABLE ADSS adecuado

Vistas:8786     Autor:Jaime     Hora de publicación: 26-12-2018      Origen:zion communication

Parte 1: ¿Qué es el cable ADSS?

Los expertos en productos James Xu de la compañía electrónica king-tone de comunicación zion dijeron,El cable totalmente dieléctrico autosoportado (ADSS) es un tipo de cable de fibra óptica que es lo suficientemente fuerte como para sostenerse entre estructuras sin utilizar elementos metálicos conductores.Las empresas de servicios eléctricos lo utilizan como medio de comunicación, se instala a lo largo de las líneas de transmisión aéreas existentes y, a menudo, comparte las mismas estructuras de soporte que los conductores eléctricos. ADSS es una alternativa a OPGW y OPAC con un costo de instalación más bajo.

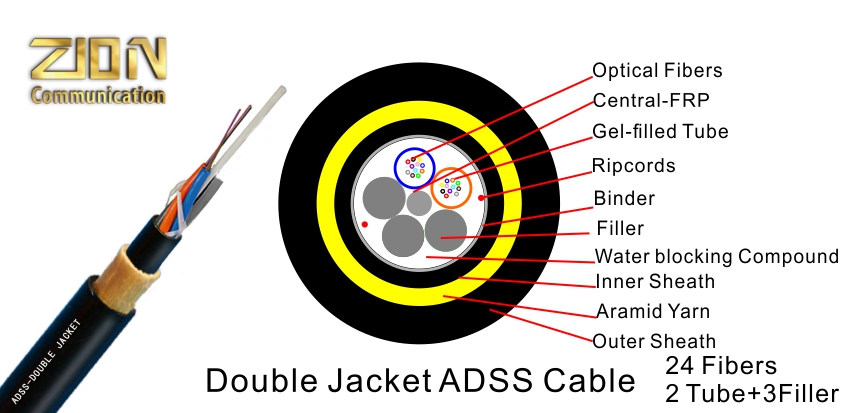

ADSS-24F 850

Parte 2: El propósito del diseño

Los cables están diseñados para ser lo suficientemente fuertes como para permitir la instalación de longitudes de hasta 700 metros entre torres de soporte.El cable ADSS está diseñado para ser liviano y de diámetro pequeño para reducir la carga en las estructuras de la torre debido al peso del cable, el viento y el hielo. En el diseño del cable, las fibras ópticas de vidrio internas están soportadas sin tensión, para pérdidas a lo largo de la vida del cable.El cable está revestido para evitar que la humedad degrade las fibras.La cubierta también protege los elementos de resistencia del polímero del efecto de la luz solar ultravioleta. Usando fibras monomodo y longitudes de onda de luz de 1310 o 1550 nanómetros, son posibles circuitos de hasta 100 km de largo sin repetidores.Un solo cable puede transportar hasta 144 fibras.

Parte 3: Normalmente Detalles de construcción

Los cables ADSS fabricados por ZION COMMUNICATION con 6, 12, 24, 48, 96 fibras varían de 200 a 250 kg/kilómetro de peso y tienen un diámetro exterior de entre 11 y 17 mm.Estos cables pueden soportar entre 4 A 50 kilonewtons de tensión.

Parte 4: El diseño de construcción más importante

Para diseñar correctamente la estructura del cable ADSS, se deben considerar muchos aspectos, que incluyen la resistencia mecánica, el hundimiento del conductor, la velocidad del viento, el espesor del hielo, la temperatura, la topografía, la extensión, Voltaje.

Por lo general, cuando está en producción, debe considerar las siguientes preguntas.

Tipo de chaqueta: AT/PE

vaina de PE: funda ordinaria de polietileno.Para líneas eléctricas por debajo de 110KV y fuerza de campo eléctrico ≤12KV.El cable debe suspenderse en una posición en la que la intensidad del campo eléctrico sea pequeña.

en la vaina: funda antihuellas.Para líneas eléctricas por encima de 110KV, fuerza de campo eléctrico ≤20KV.El cable debe suspenderse en una posición en la que la intensidad del campo eléctrico sea pequeña.

Diámetro del cable de salida: cubierta simple de 8 mm a 12 mm; cubierta doble de 12,5 mm a 18 mm

Recuento de fibras: 4-144 fibras

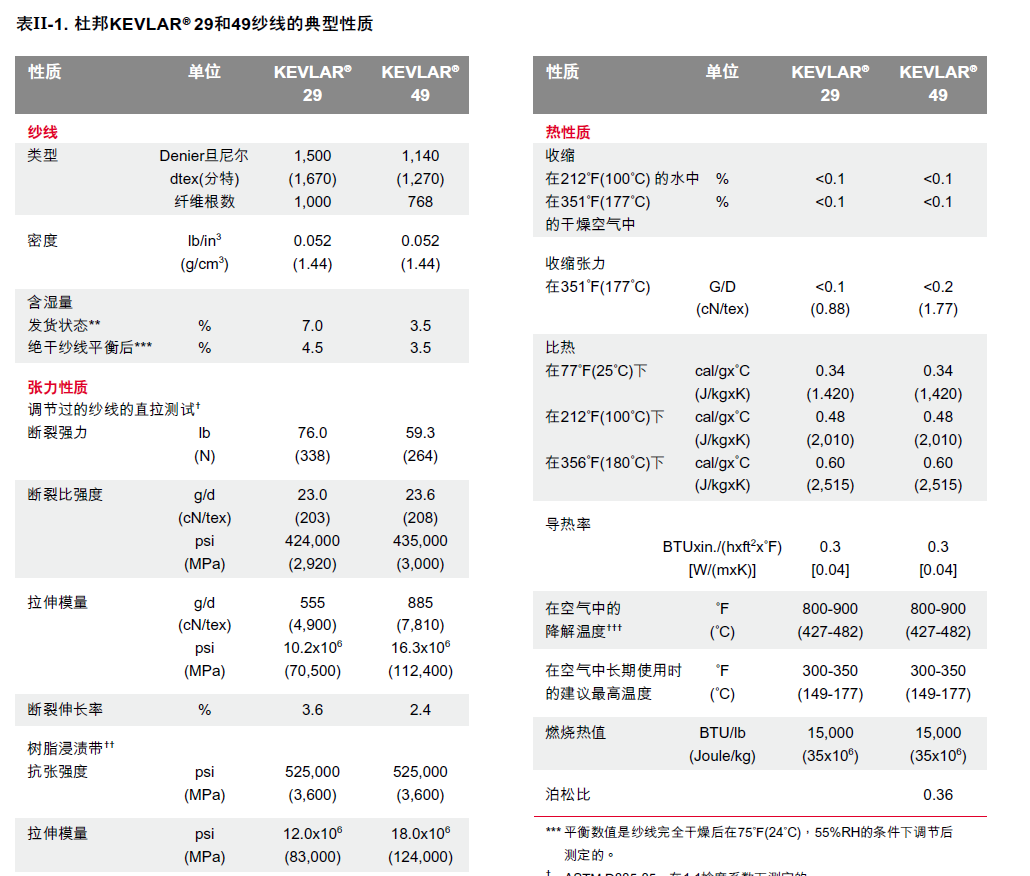

Detalles del hilo de aramida: Algo así como (20*K49 3000D) Este cálculo principal de resistencia a la tracción.

De acuerdo con la fórmula del estrés, S=Nmáximo/MI*ε,

E (módulo de tracción) = 112,4 GPa (K49 1140 Cena)

ε=0.8%

Tensión generalmente diseñada <1%tubo trenzadoUTS;

≤0.8%evaluación

Nmáx=W*(L2/8f+f);

L = tramo (m); generalmente 100 m, 150 m, 200 m, 300 m, 500 m, 600 m;

f = pandeo del cable; generalmente 12 m o 16 m.

Nmáximo=W*(L2/8f+f)=0.7*(500*500/8*12+12)=1.83KN

S=Nmáximo/MI*ε=1,83/114*0,008=2mm²

Saramid(K49 2840D)=3160*10-4/1,45 = 0,2179 mm²

N números hilo de aramida = S / s = 2 / 0.2179 = 9.2

El paso de la bisagra de fibra de aramida general es de 550 mm a 650 mm, ángulo = 10-12 °


W=Carga máxima (kg/m)=W1+W2+W3=0,2+0+0,5=0,7 kg/m

W1= 0,15 kg/m (este es el peso del cable ADSS)

W2=ρ*[(D+2d)²-D²]*0,7854/1000(kg/m) (Este es el peso de ICE)

ρ=0,9 g/cm³, la densidad del hielo.

D=Diámetro de ADSS.Por lo general, 8 mm-18 mm

d = Grosor de la capa de hielo; Sin hielo = 0 mm, Hielo ligero = 5 mm, 10 mm; Hielo pesado = 15 mm, 20 mm, 30 mm;

Digamos que el hielo tiene un grosor de 0 mm, W2=0

W3=Wx=α*Wp*D*L=α*(V²/1600)*(D+2d)*L/9.8 (kg/m)

Digamos que la velocidad del viento es de 25 m/s, α=0,85;D=15 mm; ancho3=0,5 kg/m3

Wp=V²/1600 (fórmula de presión parcial estándar, V significa velocidad del viento)

α= 1,0 (v<20 m/s); 0,85 (20-29 m/s); 0,75 (30-34 m/s); 0,7 (> 35 m/s);

α significa Coeficiente de desigualdad de la presión del viento.

Nivel |fenómeno |milisegundo

1 El humo puede indicar la dirección del viento.0,3 a 1,5

2 El rostro humano se siente ventoso y las hojas se mueven ligeramente.1.6 a 3.3

3 Las hojas y las microtécnicas tiemblan y la bandera se despliega.3,4~5,4

4 El polvo del suelo y el papel se pueden volar, y las ramitas del árbol se sacuden.5,5 a 7,9

5 El arbolito frondoso se balancea, y hay olas en las aguas interiores.8,0 a 10,7

6 Las grandes ramas tiemblan, los cables son vocales y es difícil levantar el paraguas.10,8~13,8

7 Todo el árbol se estremece, y es inconveniente caminar en el viento.13,9~17.yo

8 La micro-rama está rota y la gente se siente muy resistente a seguir adelante.17,2~20,7

9 La casa de hierba se dañó y las ramas se rompieron.20,8 a 24,4

10 Los árboles se pueden derribar y los edificios en general se destruyen.24,5 a 28,4

11 Es raro en tierra, los árboles grandes pueden ser derribados y los edificios en general resultan gravemente dañados.28,5~32,6

12 Hay pocos en la tierra, y su poder destructivo es enorme.32,7~36,9

RTS: Resistencia nominal a la tracción

Se refiere al valor calculado de la fuerza de la sección de apoyo (principalmente contando la fibra que gira).

UTS: Resistencia máxima a la tracción UES>60% RTS

En la vida útil efectiva del cable, es posible exceder la carga de diseño cuando el cable tiene la tensión máxima. Eso significa que el cable puede sobrecargarse por un corto tiempo.

ESTERA: Tensión de trabajo máxima permitida 40% RTS

MAT es una base importante para el cálculo de sag - tensión - span, y también una evidencia importante para caracterizar las características de tensión-deformación del cable óptico ADSS. Se refiere al diseño de condiciones meteorológicas bajo el cálculo teórico de la carga total, la tensión del cable.

Bajo esta tensión, la deformación de la fibra no debe ser superior al 0,05 % (laminada) y no superior al 0,1 % (tubería central) sin atenuación adicional.

EDS: Fuerza diaria (16~25)% RTS

El estrés promedio anual a veces se denomina estrés promedio diario, se refiere al viento y sin hielo y la temperatura promedio anual, el cálculo teórico de la tensión del cable de carga, puede considerarse como el ADSS en la operación a largo plazo de la tensión promedio (debe) forzar.

EDS es generalmente (16~25) %RTS.

Bajo esta tensión, la fibra no debería tener ninguna tensión, ninguna atenuación adicional, es decir, muy estable.

EDS es también el parámetro de envejecimiento por fatiga del cable de fibra óptica, según el cual se determina el diseño antivibración del cable de fibra óptica.

Parte 5: El diseño más popular

ADSS-6C 100m de alcance

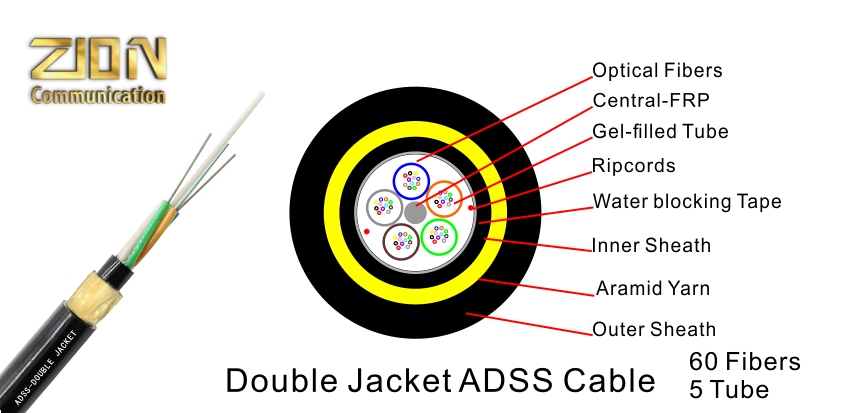

10.2-2
