4 cosas que debe saber al elegir un conector RF |Cómo elegir CONECTORES RF

Vistas:11     Autor:Elsie     Hora de publicación: 31-07-2019      Origen:Sitio

Cómo elegir conectores RF

4 cosas que debe saber al elegir un conector RF


Los factores por los que los consumidores seleccionan un Conector coaxial RF se debe tener en cuenta no solo el rendimiento electrónico sino también factores económicos.


Debes preocuparte principalmente por cuatro aspectos:

el rendimiento debe satisfacer las necesidades del cableado del sistema y la economía conforme a los requisitos de ingeniería de valor.


Se deben considerar los siguientes cuatro aspectos:

1. Interfaz de conector (SMA, SMB, BNC, etc.)

2. Forma terminativa (placa de circuito impreso, cable y panel, etc.)

3. Estructura mecánica y revestimiento (para uso militar o comercial)

4. Interfaz de conectores coaxiales


Conector coaxial la interfaz a menudo está determinada por su aplicación.

Al mismo tiempo, debe cumplir con el rendimiento eléctrico y mecánico.

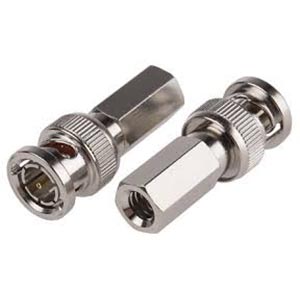

BNC

El conector BNC con bloqueo de bayoneta, que a menudo se usa en la conexión de señales de radio con una frecuencia inferior a 4 GHz, se usa ampliamente en el sistema de red, instrumentos, medidores e Internet.

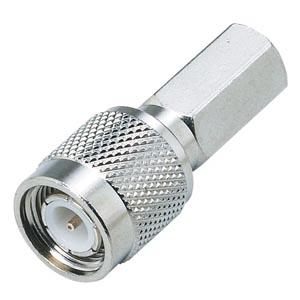

CNC

La interfaz de TNC se parece a la de BNC excepto por el acoplamiento de tornillo.Se puede usar cuando la frecuencia es de hasta 11 GHz y funciona bien en vibración.

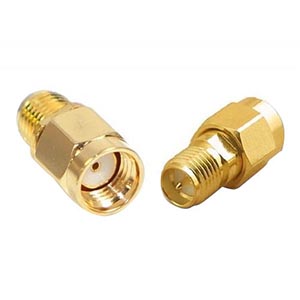

SMA

El conector SMA es ampliamente utilizado en aviación, radar, comunicación por microondas, comunicación digital, etc. Su impedancia característica es de 50 ohmios, combina cable flexible cuya frecuencia es inferior a 12,4 GHz y cable semirrígido cuya frecuencia puede ser de hasta 18 GHz.Posee un fuerte desempeño mecánico y puede ser utilizado en una amplia gama de frecuencias por su acoplamiento de tornillo.

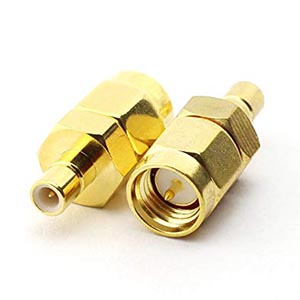

PYME

El tamaño del SMB es más pequeño que el SMA.Se utiliza principalmente en campos de comunicación digital y reemplaza a L9.El de 50ohm se puede usar hasta 4GHz y el de 75ohm corresponde a 2GHz.Una conexión rápida es una ventaja para su acoplamiento a presión.

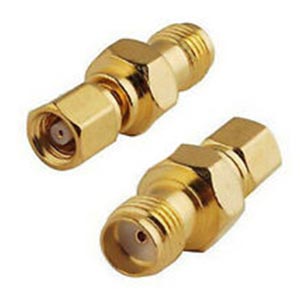

SMC

SMC es similar a SMB.Por su mecanismo de acoplamiento de tornillo, posee un fuerte rendimiento mecánico y un rango de frecuencia más amplio.Se utiliza principalmente en entornos militares o de alta vibración.

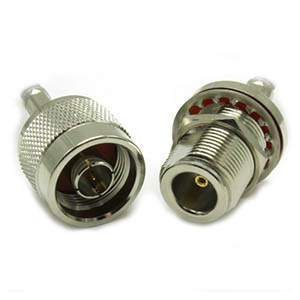

TIPO N

El TIPO N es un tipo de conector de potencia baja-media, con mecanismo de acoplamiento por tornillo.La impedancia característica es de 50 ohm o 75 ohm, y la frecuencia es de hasta 11 GHz.Este tipo es ampliamente utilizado en equipos de radio e instrumentos electrónicos, especialmente en aparatos de prueba.

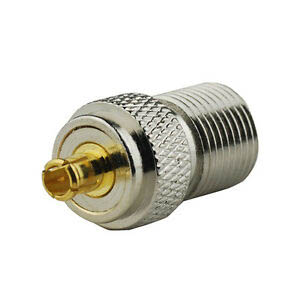

TIPO MCX

Los conectores TYPE MCX provistos por la compañía HANGZHOU ZION COMMUNICATION son ampliamente utilizados en los campos de telecomunicaciones en espacios estrechos del equipo por su pequeño tamaño y conexión confiable.


Los factores que los consumidores deben tener en cuenta para seleccionar un conector incluyen no solo el rendimiento electrónico sino también factores económicos.Debe preocuparse principalmente por cuatro aspectos: el rendimiento debe satisfacer las necesidades del cableado del sistema y el requisito de conformidad económica de la ingeniería de valor.Se deben considerar los siguientes cuatro aspectos:


2. Rendimiento eléctrico, instalación y cableado

(1) Impedancia característica

La impedancia característica del conector debe coincidir con el sistema y el cable coaxial de RF.La interfaz del conector debe cumplir con la impedancia característica de 50 ohmios o 75 ohmios.Si no, descenderá el rendimiento del sistema.


(2) Voltaje

Asegúrese de que el voltaje de trabajo del conector esté por debajo del voltaje de tolerancia máxima.


(3) frecuencia máxima de trabajo

Todo tipo de conectores tienen una frecuencia máxima de trabajo;algunos productos de 75 ohmios diseñados para fines comerciales suelen tener un límite mínimo de frecuencia de trabajo.


(4) cable de transmisión

El cable de TV a menudo se usa en el sistema solo pensando en la impedancia por su pequeño efecto de pantalla.

El cable flexible de TV es una transmutación del cable de TV.Es ampliamente utilizado en computadoras por su relativa impedancia continua, mejor efecto de escudo, flexible y de bajo precio, pero no podría usarse en sistemas que requieren un alto efecto de escudo.

El cable flexible blindado disipa la inductancia y la capacitancia, principalmente utilizado en aparatos y edificios.El cable coaxial flexible se convierte en el cable de transmisión hermético más popular por su rendimiento especial.Coaxial significa que tanto la señal como el conductor puesto a tierra están en el mismo coaxial.Su conductor exterior está hecho de micromalla trenzada, por lo que se denomina cable coaxial tejido.Las características eléctricas de este cable ofrecen un excelente rendimiento de atenuación que se refiere a los materiales de cestería y su espesor.

Solemos utilizar cables semirrígidos de alta frecuencia, cuya corteza tubular sustituye al conductor exterior que mejora el efecto de pantalla.


(5) método de instalación

Hay dos métodos principalmente para instalar el conector: A. Conductor central de soldadura y tornillo en la capa de protección.Este método está diseñado para la situación sin una herramienta de instalación especial.B. Capa de blindaje de crimpado del conductor central de crimpado.Tal método necesita herramientas de prensado.Todos los demás métodos de instalación se derivan de estos dos métodos, por ejemplo, conductor de centro de soldadura, capa de blindaje de crimpado.Debido a que el método de crimpado brinda una alta eficiencia de trabajo y un rendimiento confiable mediante el uso de la herramienta de crimpado especial, y es unánime garantizar la calidad de cada conector, este método será cada vez más popular.


3. forma terminativa

El conector provisto por HANGZHOU ZION COMMUNICATION CO., LTD se puede usar en cable coaxial de radiofrecuencia, placa de circuito impreso, circuito microstrip, etc. Se ha demostrado que la forma del conector y el cable del modelo coinciden entre sí.

En términos generales, el cable fino se conecta con un conector de tamaño pequeño y, sin embargo, los cables gruesos corresponden a un conector de gran tamaño.Puede ver la tabla de tamaños de cable adjunta que presenta cómo seleccionar el conector adecuado.


4. estructura mecánica y chapado

La estructura del conector afecta en gran medida su precio.El requisito de estructura diferente cumple con diferentes ocasiones.El conector utilizado para militares elige los materiales excelentes.El cuerpo de la carcasa usa una barra de latón o una barra de acero inoxidable, el contacto elástico usa cobre berilio, el aislante usa teflón, el conductor interno y externo está chapado en oro, hace que el rendimiento sea más confiable.Su resistencia es baja y anticorrosiva, y el requisito técnico del producto es estricto.Pero conector para uso comercial Material más económico.

El cuerpo de la carcasa usa latón moldeado en el cuerpo, el aislante usa polietileno, la plata plateada, etc. Debido a que la plata es fácil de oxidar, el enchapado mellado es más popular.Los materiales y la estructura del conector influyen en la dificultad y eficiencia de trabajo.
