Este tipo de cable óptico se utiliza principalmente para la minería
tubo central Cable blindado laminado de polietileno de acero
Características estructurales: cable de tubo central(también llamados cables de tubo suelto)
Lugar de aplicaciones de fibra óptica: Instalado en ductos, conductos subterráneos, aéreos
Tipos de cables de fibra óptica:MGXTW
Números de fibra: 1-12 fibras
Índice recomendado: 5 estrellas
Ler cable de fibra óptica viene dando prioridad a los países en vías de desarrollo del mundo como un proyecto estratégico.
Cuando esté colocando tuberías y cables aéreos,y fibras número 2-12 fibras,
Recomendado por el gerente general de comercio exterior james xu de las comunicaciones de sion,
Tú pueden Seleccione la MGXTW estilo（Tubo central） para adaptarse la aplicaciones.
Este tipo de cable óptico se utiliza principalmente para la minería.

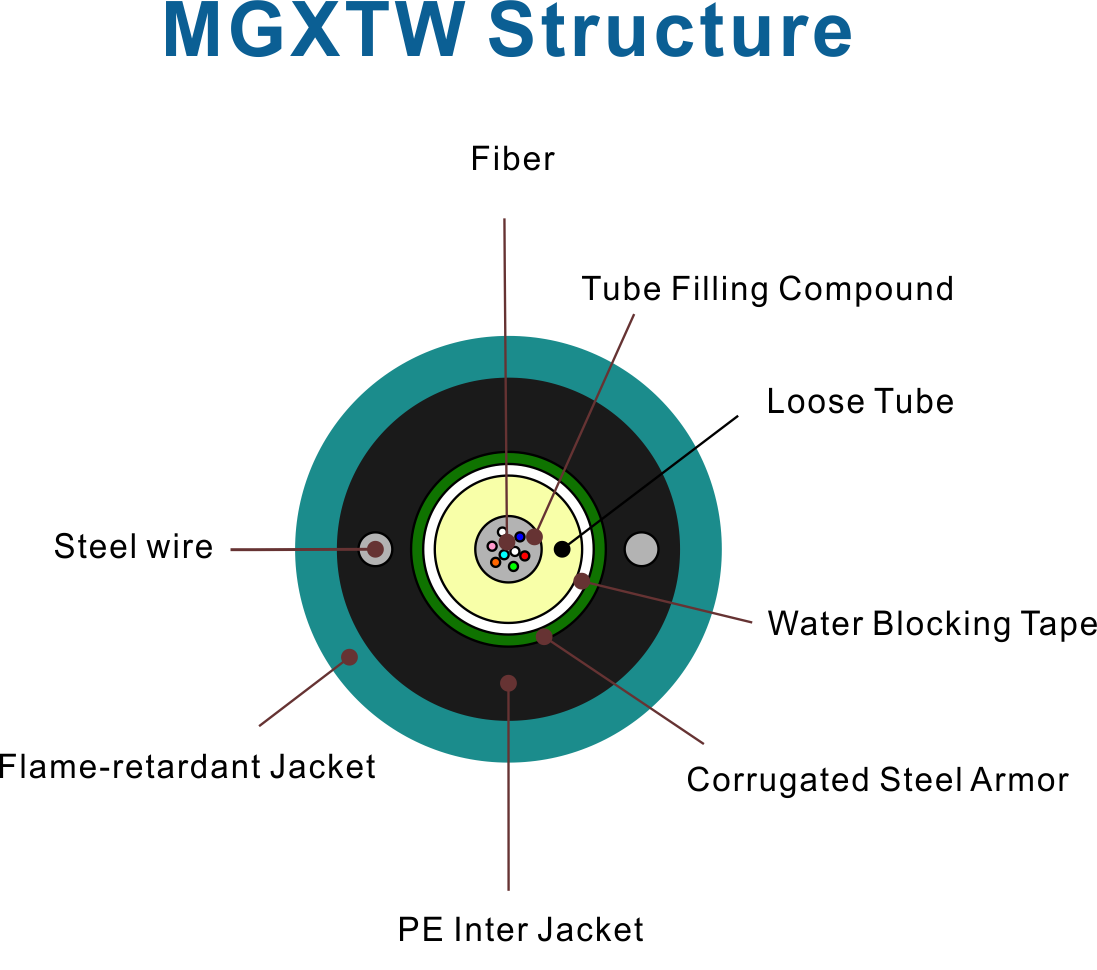

Las fibras se colocan en un tubo holgado de PBT.El tubo está lleno de un compuesto de relleno resistente al agua.Dos cables de acero se ubican al lado del centro del núcleo como miembro de resistencia metálica.
El cable se completa con una funda ignífuga.
Cable con cubierta de unión de acero y polietileno para comunicaciones en exteriores, miembros de refuerzo de metal, tubo central, alambre de acero paralelo completamente lleno
Buen comportamiento mecánico y de temperatura.
Tubo holgado de alta resistencia resistente a la hidrólisis.
El compuesto especial de relleno de tubos asegura una protección crítica de la fibra.
Resistencia al aplastamiento y flexibilidad.
PSP mejora a prueba de humedad.
Dos alambres de acero paralelos aseguran la resistencia a la tracción
Diámetro pequeño, peso ligero y fácil instalación.
Longitud de entrega larga
No. | 1 | 2 | 3 | 4 | 5 | 6 |
Color | Azul | Naranja | Verde | Marrón | Gris | Blanco |
No. | 7 | 8 | 9 | 10 | 11 | 12 |
Color | Red | Negro | Amarillo | Violeta | Rosado | Agua |
No. | 1 | 2 | 3 | 4 | 5 | 6 |
Color | Azul | Naranja | Verde | Marrón | Gris | Blanco |
No. | 7 | 8 | 9 | 10 | 11 | 12 |
Color | Red | Negro | Amarillo | Violeta | Rosado | Agua |
Artículo | Especificación |
Fibra tsip | Modo singular |
material de fibra | sílice dopada |
Coeficiente de atenuación @ 1310nm @ 1383nm @ 1550nm @ 1625nm |
£ 0.35 dB/km £ 0.32 dB/km £ 0.21 dB/km £ 0.24 dB/km |
punto de discontinuidad | £ 0.05 dB |
Longitud de onda de corte del cable | £ 1260nm |
Longitud de onda de dispersión cero | 1300 ~ 1324 nanómetro |
Pendiente de dispersión cero | £ 0.092 ps/(nm2.km) |
Dispersión cromática @ 1288 ~ 1339 Nuevo Méjico @ 1271 ~ 1360nm @ 1550nm @ 1625 Nuevo Méjico | £3,5 ps/(nm. kilómetros) £5.3 ps/(nm. kilómetros) £18 ps/(nm. kilómetros) £22 ps/(nm. kilómetros) |
PMDQ (Promedio de cuadratura*) | £0.2 ps/km1/2 |
Diámetro del campo modal @ 1310 nm | 9.2±0,4 um |
Centro / Error de concentricidad revestido | £ 0.5 em |
Diámetro del revestimiento | 125.0 ± 0,7 um |
No circularidad del revestimiento | £1.0% |
Diámetro del revestimiento primario | 245 ± 10 um |
nivel de prueba de prueba | 100 kpsi (=0,69 Gpa), 1 % |
Dependencia de la temperatura 0oC~ +70oC @ 1310 y 1550nm | £ 0,1dB/km |
Usos del cable de fibra óptica: este tipo de cable generalmente se recomienda
G.652D (B1.3): admite una distancia de transmisión del sistema de 10 Gbit/s de hasta 3000 km, la distancia de transmisión del sistema de 40 Gbit/s es de 80 km
El coeficiente de atenuación es el mismo que el de G.652C, es decir, el sistema puede trabajar en la banda de 1360~1530nm.
La longitud de onda de dispersión cero está en 1310 nm y la atenuación es mínima en una longitud de onda de 1550 nm, pero tiene una gran dispersión positiva de alrededor de 18 ps (nm/km).
G.652.D es el más riguroso y totalmente compatible con versiones anteriores de todos los niveles G.652, y es estructuralmente indistinguible de la fibra G.652 ordinaria.
La razón de esta diferencia está en la tecnología de fabricación.
