¿Qué es el cable de fibra óptica GYTA?

Vistas:3461     Autor:james xu     Hora de publicación: 18-09-2018      Origen:https://www.zion-communication.com/

GYTA

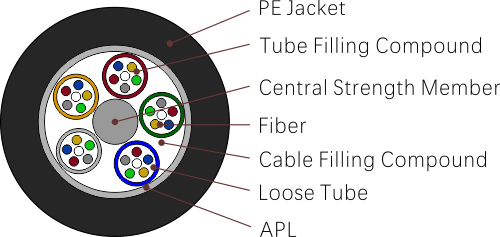

GYTA (Cable trenzado de tubo holgado con cubierta única)


Características estructurales: cable de tubo holgado trenzado GYTA

Lugar de aplicaciones de fibra óptica: tendido aéreo, CONDUCTO

Tipos de cable de fibra óptica: GYTA

Números de fibra: 1-144 fibras

Índice recomendado: 5 estrellas

Comunicación exterior, refuerzo metálico, tubo central, relleno completo, cable con cubierta unida de acero y polietileno

Descripción


Las fibras, de 250 μm, se colocan en un tubo holgado de plástico de alto módulo.Los tubos se llenan con un compuesto de relleno resistente al agua.Un alambre de acero, a veces revestido con polietileno (PE) para cables con un alto número de fibras, se ubica en el centro del núcleo como miembro de resistencia metálica.Los tubos (y rellenos) se trenzan alrededor del elemento de refuerzo en un núcleo de cable compacto y circular.El PSP se aplica longitudinalmente sobre el núcleo del cable, que se rellena con el compuesto de relleno para protegerlo de la entrada de agua.Luego, el cable se completa con una funda de PE.

Características


Buen comportamiento mecánico y de temperatura.

Tubo holgado de alta resistencia resistente a la hidrólisis.

El compuesto especial de relleno de tubos asegura una protección crítica de la fibra.

La estructura compacta de diseño especial es buena para evitar que el tubo suelto se encoja.

Resistencia al aplastamiento y flexibilidad.

La cubierta de PE protege el cable de la radiación ultravioleta

Se toman las siguientes medidas para garantizar la estanqueidad del cable:

Alambre de acero utilizado como elemento central de resistencia.

Compuesto de relleno de tubos sueltos

Relleno del núcleo del cable al 100 %

PSP mejora a prueba de humedad

Aplicación: conducto/aéreo/buride directo


Colores de fibra


No.

1

2

3

4

5

6

Color

Azul

Naranja

Verde

Marrón

Gris

Blanco

No.

7

8

9

10

11

12

Color

Red

Negro

Amarillo

Violeta

Rosado

Agua

Colores de tubos sueltos

No.

1

2

3

4

5

6

Color

Azul

Naranja

Verde

Marrón

Gris

Blanco

No.

7

8

9

10

11

12

Color

Red

Negro

Amarillo

Violeta

Rosado

Agua


Usos del cable de fibra óptica: Las propiedades de la fibra óptica monomodo (Rec. UIT-T G.652.D)


Artículo

Especificación

tipo de fibra

Modo singular

material de fibra

sílice dopada

Coeficiente de atenuación

@ 1310nm

@ 1383nm

@ 1550nm

@ 1625nm

£ 0,35dB/km

£ 0,32dB/km

£ 0,21dB/km

£ 0,24dB/km

punto de discontinuidad

£ 0,05dB

Longitud de onda de corte del cable

£ 1260nm

Longitud de onda de dispersión cero

1300 ~ 1324 nanómetro

Pendiente de dispersión cero

£ 0,092 ps/(nm2.km)

Dispersión cromática

@ 1288 ~ 1339nm

@ 1271 ~ 1360nm

@ 1550nm

@ 1625nm

£3,5 ps/(nm.km)

£5,3 ps/(nm.km)

£18 ps/(nm.km)

£22 ps/(nm.km)

PMDQ (Promedio de cuadratura*)

£0,2 ps/km1/2

Diámetro del campo modal @ 1310 nm

9,2±0,4 um

Error de concentricidad del núcleo/revestimiento

£ 0,5 um

Diámetro del revestimiento

125.0 ± 0,7 um

No circularidad del revestimiento

£1,0%

Diámetro del revestimiento primario

245 ± 10 um

nivel de prueba de prueba

100 kpsi (=0,69 Gpa), 1 %

Dependencia de la temperatura

0oC~ +70oC @ 1310 y 1550nm

£ 0,1dB/km
