¿Qué es el cable de bajada de fibra óptica?
Los cables de acometida de fibra óptica FTTH se colocan en el extremo del usuario y se utilizan para conectar el terminal del cable óptico troncal al edificio o casa del usuario.Se caracteriza por su pequeño tamaño, bajo número de fibras y un tramo de apoyo de unos 80 m.Es común para la construcción aérea y de tuberías, y no es común para instalaciones subterráneas o enterradas.

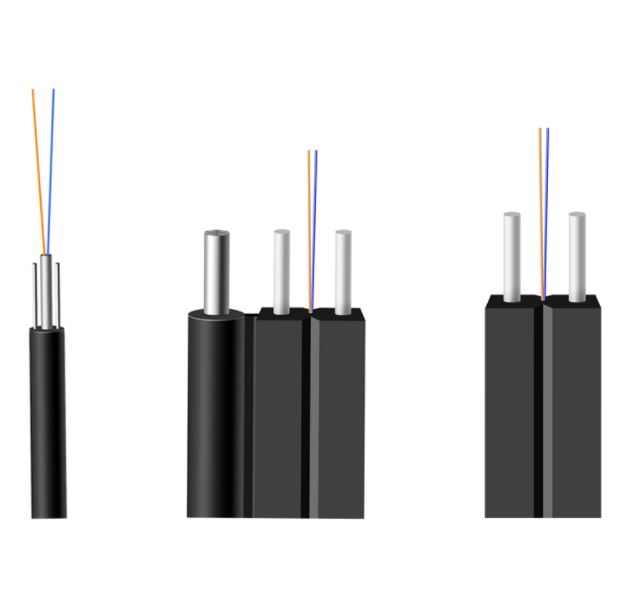

Hay principalmente cables de bajada de fibra óptica para interiores y exteriores.El cable de acometida para exteriores más común tiene una estructura mini plana en forma de 8;el interior más común son dos alambres de acero paralelos o refuerzos de FRP, con una fibra óptica en el medio.
• Tamaño pequeño, peso ligero, buena flexión;
• Estructura simple, instalación simple y construcción conveniente;
• Dos materiales paralelos de plástico reforzado con fibra de vidrio o reforzados con metal pueden proporcionar una buena resistencia a la compresión y proteger la fibra óptica;
• Diseño de ranura único, fácil de despegar, fácil de conectar, simplifica la instalación y el mantenimiento;
• Revestimiento de polietileno libre de halógenos de baja emisión de humos
Los cables ópticos para interiores incluyen principalmente 1F, 2F y 4F.
Los cables ópticos domésticos deben usar 1F;
Los usuarios empresariales deben usar un diseño de cable óptico 2-4F.

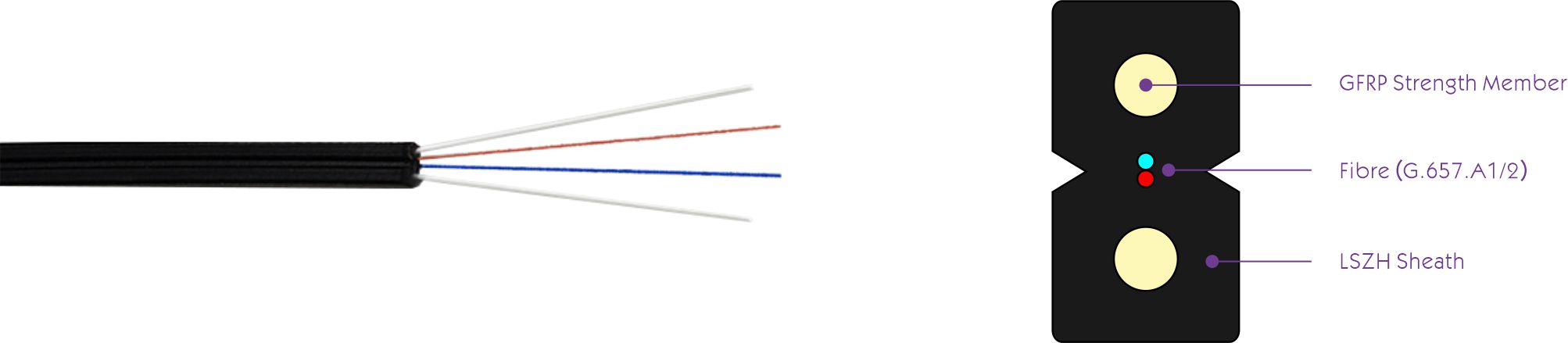

Hay dos tipos de cables ópticos domésticos: refuerzo de FRP y refuerzo de alambre de acero.Teniendo en cuenta factores como la protección contra rayos y la fuerte interferencia de corriente, el refuerzo de FRP debe usarse en interiores.
Cableado en edificios El cableado horizontal no tiene requisitos elevados para los cables ópticos, mientras que el cableado vertical requiere que los cables ópticos tengan una cierta resistencia a la tracción, así como requisitos de retardo de llama.Por lo tanto, debe tenerse en cuenta la resistencia a la tracción de los cables ópticos.
El cable óptico autosoportado en forma de 8 agrega una suspensión de alambre de acero en el cable óptico, ofrece más resistencia a la tracción y se puede colocar sobre la cabeza.Es adecuado para cableado aéreo exterior para ingresar al entorno de cableado interior.Antes de fijar el cable colgante de acero en el soporte especial, primero corte el cable de acero, pele el cable de acero del cable óptico restante.
Los cables ópticos para conductos y los cables ópticos '8' autosoportados son cables ópticos integrados tanto para interiores como para exteriores, que pueden adaptarse a entornos interiores y exteriores, y son adecuados para FTTH caída de cable del exterior al interior.Debido a que la cubierta exterior, el refuerzo y los materiales que bloquean el agua se agregan en el soltar cable de fibra óptica, el Conducto El cable óptico tiene mayor dureza y rendimiento a prueba de agua y es adecuado para exteriores conducto tendido
Los proveedores de servicios de Internet se conectan directamente a los equipos de servicio mediante cables ópticos.Por lo general, no contiene más de 12 fibras.Los siguientes cuatro diseños de cables de fibra óptica son los más utilizados en la actualidad.

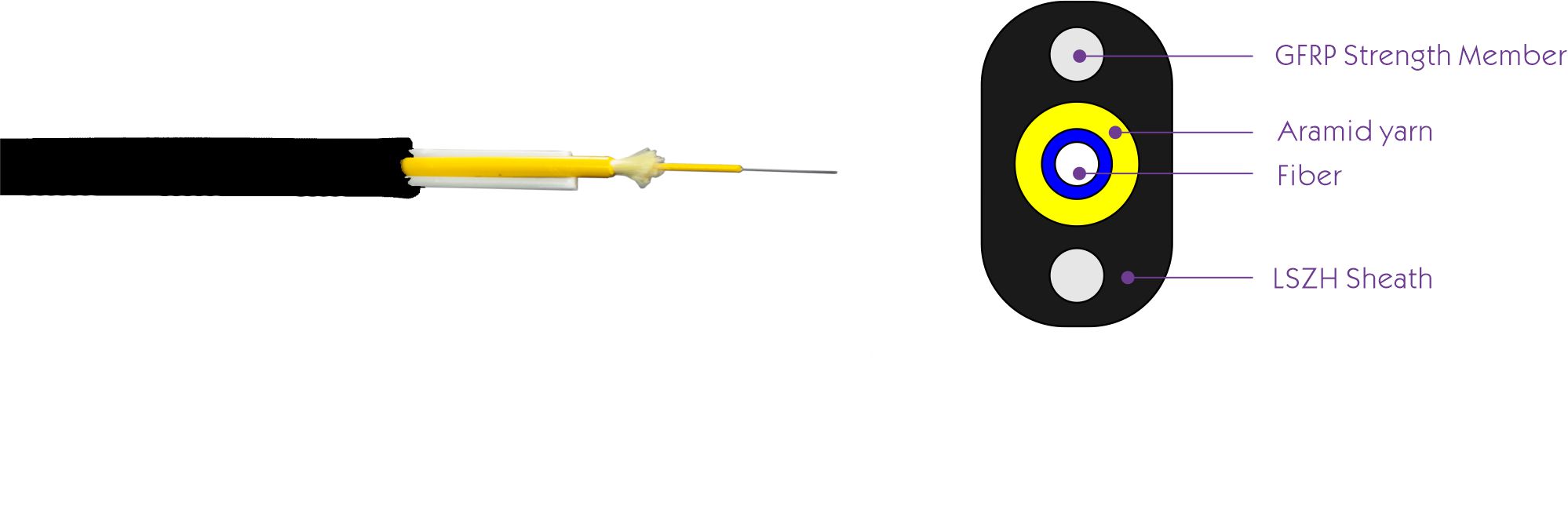

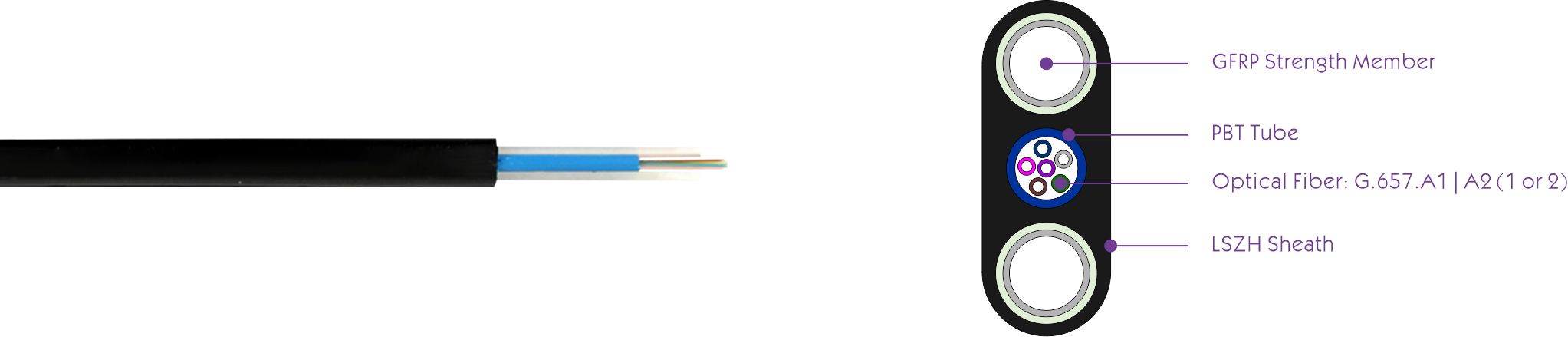

Cable óptico FTTH (conocido como drop cable).El cable drop flat contiene de 1 a 4 fibras ópticas recubiertas.El revestimiento de la fibra óptica puede ser de color azul, naranja, verde, marrón, gris, blanco, rojo, negro, amarillo, morado, rosa o verde claro de acuerdo con los requisitos.
Los monofibras utilizan color natural.El refuerzo en el cable puede ser alambre de acero o refuerzo de FRP.El revestimiento del cable de bajada debe estar fabricado con materiales de baja emisión de humo y cero halógenos para cumplir con los requisitos de protección ambiental y cableado interior retardante de llama.FTTH exterior soltar los cables deben cumplir con los requisitos de bloqueo de agua.
Solicitud:
• FTTH interior;
• Para latiguillos y pigtails;
• Para equipos de comunicación.
Solicitud:
• Fibra hasta el punto (FTTX)
• Fibra hasta el hogar (FTTH)
• Red de acceso
• Cableado directo de los usuarios finales Cableado interior y distribución
Solicitud:
• FTTH (Fibra hasta el Hogar) y cableado interior
• Pre-terminado en la fábrica
• Más adecuado para conexión de fibra óptica y conector rápido
Aplicaciones:
• Fibra hasta el hogar (FTTH)
• Edificio de oficinas
• Sala de ordenadores
Aplicaciones:
• Fibra hasta el hogar (FTTH)
• Edificio de oficinas
• Sala de ordenadores

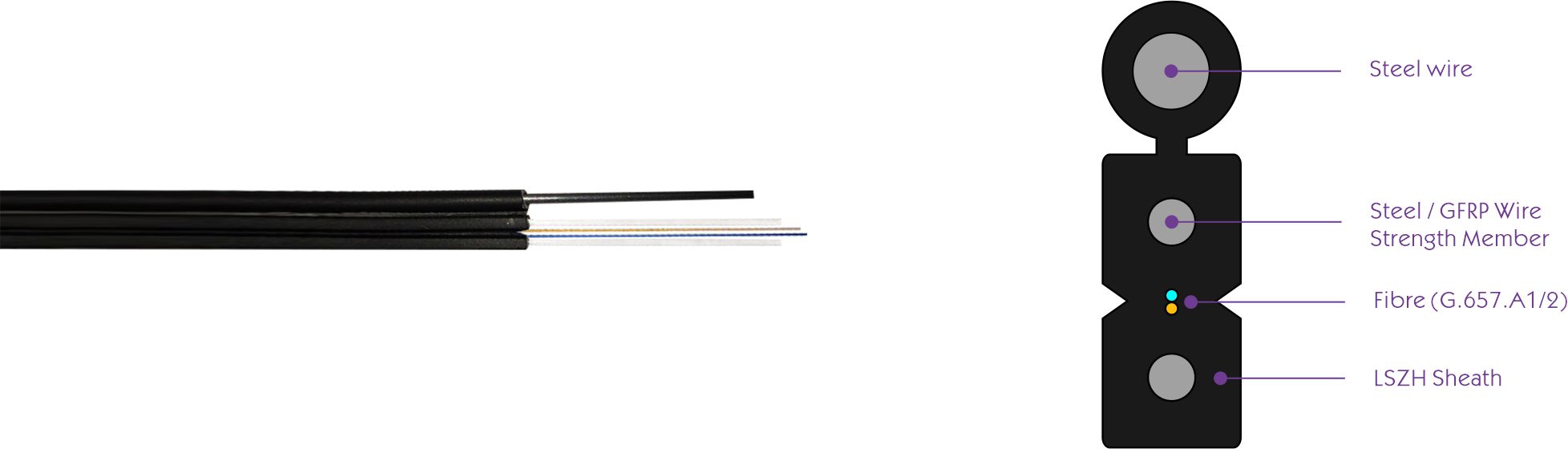

El cable de bajada aérea figura 8 es un cable autoportante, con el cable fijado a un cable de acero, diseñado para una instalación aérea fácil y económica para aplicaciones al aire libre.Este tipo de cable de bajada de fibra se fija a un cable de acero como se muestra en la siguiente imagen.
Solicitud:
La comunicación entre la oficina, la red de área metropolitana y la red de acceso es especialmente adecuada para ocasiones que requieren fibras ópticas de alta densidad.Método de colocación: Aéreo y Conducto
Comunicaciones rurales, líneas troncales locales, televisión por cable y sistemas de redes informáticas, comunicaciones de larga distancia y redes de área local
Solicitud:
• Instalaciones Aéreas Autoportantes;
• Completamente dieléctrico, no necesita conexión a tierra;
• Ideal para aplicaciones al aire libre hasta 120 m sin mensajero;
• Disponible con cubierta normal de polietileno (NR) y retardante de llama (RC);
• Adoptado para la distribución al aire libre
• Red en lugares de alta interferencia electromagnética
• Apto para red aérea
