Los sistemas de baja tensión de un edificio requieren distintos tipos de cables. Un proyecto completo puede integrar cables para buses BMS, control de iluminación KNX, sistemas de audio y vídeo, redes Ethernet, fibra óptica para interiores, paneles de parcheo y accesorios para salas de telecomunicaciones. ZION ayuda a contratistas, integradores de sistemas y equipos de compras a seleccionar las soluciones de cableado según el tipo de señal, la longitud del tendido, el apantallamiento, la clasificación de reacción al fuego, el método de terminación y la estructura de la lista de materiales (BOM) del proyecto. Esta página permite comparar los principales sistemas del edificio, seleccionar las categorías de productos adecuadas, reducir los riesgos de instalación y solicitar asistencia técnica y comercial antes de realizar la compra.
Un proyecto de cableado de baja tensión para edificios suele incluir varios sistemas de señales independientes. Tratarlos como un único pedido de cable genérico puede provocar incompatibilidades, retrasos en la instalación y responsabilidades poco claras. La práctica recomendada es separar primero cada sistema y después consolidar los cables, accesorios, embalajes y requisitos de etiquetado en una lista de compras controlada.

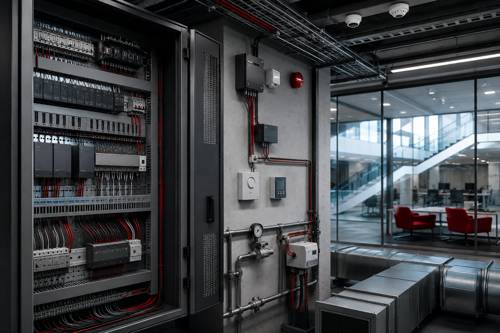

Para controladores, medidores, sensores, actuadores, puertas de enlace y bucles de control de campo de HVAC.
Ver cableado BMS →

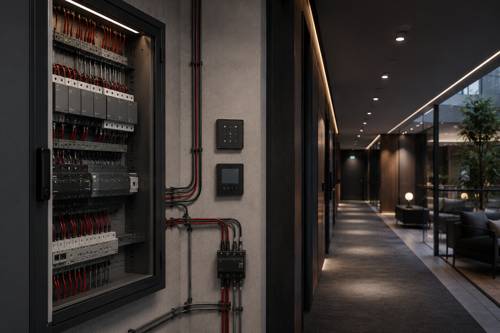

Para buses KNX, circuitos de regulación, control de cortinas, paneles de control y automatización de ambientes.
Ver solución KNX →

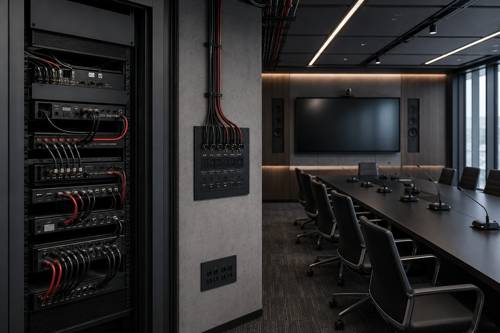

Para sistemas de megafonía, salas de reuniones, aulas, enlaces de visualización y rutas fijas de altavoces.
Ver cableado AV →

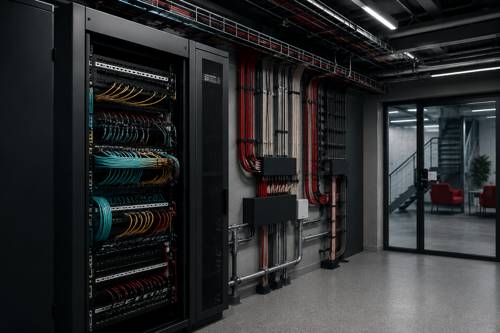

Para canalizaciones verticales, distribución por planta, salas de telecomunicaciones y paneles de parcheo en salas de equipos.
Ver solución troncal →| Área del sistema | Dispositivos típicos | Tipo de producto recomendado | Aspectos técnicos que deben verificarse | Página relacionada |
|---|---|---|---|---|
| BMS / Automatización | Controladores, medidores, sensores, actuadores y pasarelas de control de HVAC. | Cable RS485, cable de control apantallado, cable de instrumentación y cable Ethernet. | Confirme el protocolo, la impedancia, el apantallamiento, el método de puesta a tierra, la distancia y la separación entre canalizaciones. | Solución BMS |
| KNX / Control de iluminación | Bus de iluminación, módulos de regulación, control de cortinas, controladores de ambiente e interruptores inteligentes. | Cable KNX de 1 par, cable KNX de 2 pares, cable de control LSZH y cable apantallado de baja tensión. | Verifique la topología del bus, los requisitos de la cubierta, las normas de etiquetado y la separación respecto de los circuitos de alimentación. | Solución KNX |
| Audio y vídeo | Rutas de altavoces, sistemas de megafonía, salas de conferencias, sistemas de visualización y dispositivos AV-over-IP. | Cable de altavoz, cable de audio, cable coaxial, cable Cat6A o enlace de fibra óptica. | Confirme la distancia, la atenuación, el apantallamiento, el ancho de banda, la terminación y el recorrido de instalación fija. | Solución audiovisual |
| Red troncal del edificio | MDF, IDF, canalizaciones verticales, distribuidores de planta, salas de telecomunicaciones y armarios rack. | Cable de fibra óptica para interiores, cable Cat6A/Cat7, paneles de parcheo de fibra y cobre y latiguillos de conexión. | Confirme el ancho de banda, la longitud del tendido, el radio de curvatura, la clasificación de reacción al fuego, el número de puertos y la capacidad de reserva. | Solución troncal |
Los tendidos más largos pueden requerir una mayor sección de conductor, cables de menor pérdida, una red troncal de fibra óptica o equipos activos adicionales.
Las salas de motores, los equipos HVAC y las bandejas eléctricas aumentan el riesgo de interferencias. El apantallamiento y la separación entre canalizaciones deben verificarse antes de la cotización.
Los edificios comerciales pueden requerir cubiertas LSZH, materiales retardantes de llama u opciones específicas del proyecto, según la normativa local y las especificaciones del consultor.
La selección del cable debe ser compatible con el tipo de conector, el panel de parcheo, el diseño del rack, los terminales de los dispositivos de campo y los métodos de instalación.
El marcado legible del cable, las etiquetas de las cajas, el registro de los recorridos y la planificación de puertos de reserva reducen los costes de mantenimiento y diagnóstico.
Consolidar cables y accesorios en una única lista de materiales del proyecto ayuda a evitar omisiones y pedidos pequeños repetidos.
Muchos problemas de cableado se originan antes de que comience la instalación. El principal riesgo no suele ser la disponibilidad del cable, sino comprarlo sin confirmar el tipo de señal, el entorno, el recorrido, la terminación y los requisitos de entrega del proyecto.
Cada sistema está definido por tipo de señal, longitud del tendido, requisitos de apantallamiento, clasificación de la cubierta y método de terminación.
Los cables de alimentación, control, AV y datos comparten un espacio limitado en bandejas o canalizaciones verticales sin suficiente separación ni identificación.
Los productos se seleccionan únicamente por el precio unitario, sin verificar el apantallamiento, la atenuación, la cubierta, los conectores ni la documentación de conformidad.
Utilice las siguientes categorías como punto de partida para proyectos BMS, KNX, AV y de red troncal. Antes de confirmar la selección, verifique el conductor, el apantallamiento, el material de la cubierta, la longitud de suministro, la documentación de certificación y los requisitos de etiquetado del proyecto.
Se utiliza para controladores BMS, equipos HVAC, medidores y dispositivos de campo donde se requiere una comunicación de bus estable de larga distancia.
Adecuado para sensores, actuadores, pasarelas y circuitos de control de baja tensión en los que es necesario reducir las interferencias electromagnéticas.
Recomendado para sistemas KNX de control de iluminación, controladores de ambiente y buses de automatización de edificios con una identificación clara de los recorridos.
Se utiliza cuando el proyecto requiere mayor flexibilidad de instalación, pares de reserva o una distribución de control de ambientes más compleja.
Se utiliza en sistemas de megafonía, salas de conferencias, aulas, instalaciones de audio para hoteles y tendidos fijos de altavoces en edificios.
| Elemento de la lista de verificación | Por qué es importante | Qué proporcionar a ZION |
|---|---|---|
| Tipo de sistema | Los sistemas BMS, KNX, AV y de red troncal utilizan distintos tipos de señal y requieren cables diferentes. | Separe la solicitud por sistema y tipo de dispositivo. |
| Longitud del tendido | La distancia afecta a la atenuación, la estabilidad del bus, la caída de tensión y la elección entre cobre y fibra. | Indique las distancias por planta, la longitud del recorrido vertical y la ubicación de las salas de equipos. |
| Recorrido de instalación | Los recorridos por bandejas, conductos, canalizaciones verticales y falsos techos pueden requerir diferentes cubiertas y formatos de suministro. | Indique el entorno del recorrido, las condiciones interiores o exteriores y las limitaciones de la canalización. |
| Requisitos de reacción al fuego y cubierta | Los edificios comerciales pueden requerir cubiertas LSZH, materiales retardantes de llama u opciones definidas por el consultor. | Confirme la normativa local, las especificaciones del proyecto y el marcado requerido en la cubierta. |
| Accesorios y terminación | El rendimiento del sistema depende de los paneles de parcheo, los conectores, el diseño del rack y la calidad de la terminación en campo. | Indique los requisitos de paneles de parcheo, latiguillos, racks, PDU, organizadores de cables y etiquetas. |
| Documentación y muestras | Las fichas técnicas, las muestras y las etiquetas de embalaje permiten verificar la compatibilidad antes de realizar pedidos de producción. | Solicite fichas técnicas, muestras, marcado personalizado del cable, etiquetas para cajas o asistencia OEM/ODM. |
Separe los requisitos de BMS, KNX, AV, red troncal, datos y salas de equipos antes de preparar la BOM.
Verifique la distancia, el tipo de señal, el apantallamiento, la cubierta, la clasificación de reacción al fuego, la terminación y el recorrido de instalación.
Seleccione los cables junto con los paneles de parcheo, latiguillos, racks, PDU, etiquetas y requisitos de embalaje.
Conserve las fichas técnicas, el sistema de etiquetado, los puertos de reserva, los registros de los recorridos y la información de acceso para facilitar el mantenimiento futuro.
Sí. Envíe la lista de sistemas, el número de plantas, las ubicaciones de MDF e IDF, los tipos de dispositivos, las longitudes de los recorridos, los requisitos de reacción al fuego y las cantidades estimadas. ZION puede organizar la solicitud por familias de cables, accesorios, embalaje y documentación.
Una solicitud típica puede incluir cables RS485, cables de control apantallados, cables KNX, cables para altavoces, cables coaxiales, cables Cat6/Cat6A, fibra óptica para interiores, paneles de parcheo de fibra y cobre, latiguillos, organizadores de cables, racks y PDU.
Sí. Puede solicitar muestras a través del equipo de asistencia comercial. El tipo de muestra recomendado dependerá de la estructura del cable, la cubierta, el marcado, el embalaje y el proceso de aprobación del proyecto.
ZION puede proporcionar las fichas técnicas y la documentación disponible para cada producto. Los documentos requeridos deben confirmarse durante la cotización, ya que pueden variar según el tipo de cable y la opción de cubierta.
Sí. El marcado personalizado del cable, el color de la cubierta, la longitud por bobina, las etiquetas de las cajas y el formato de embalaje pueden definirse según la cantidad del pedido, el tipo de producto y la viabilidad de fabricación.
La cantidad mínima de pedido depende del tipo y la estructura del cable, el material y color de la cubierta, el marcado y el formato de embalaje. Los productos estándar y los personalizados pueden tener diferentes requisitos de MOQ.
El cobre suele utilizarse en enlaces cortos dentro de salas de equipos o en la distribución por planta, mientras que la fibra se prefiere para recorridos troncales más largos, mayor ancho de banda y enlaces entre MDF e IDF. La selección final debe considerar la distancia, el ancho de banda y el diseño del rack.
Sí. ZION puede apoyar a distribuidores, integradores de sistemas y contratistas con la selección de productos, las muestras, las fichas técnicas, la definición del embalaje y la coordinación del suministro a través del equipo de asistencia comercial.
Envíe el diseño del sistema, la lista de dispositivos, la distribución por planta, las longitudes de los recorridos, los requisitos de reacción al fuego y las categorías de productos previstas. ZION puede convertir esta información en una lista clara de cables y accesorios para solicitar una cotización.
