Cómo elegir el cable correcto para CCTV & ¿Sistemas de videovigilancia? |
WGallina considerando el sistema de videovigilancia. Hay dos tipos de sistemas de seguridad disponibles en el mercado; Sistema de seguridad DVR y sistema de seguridad NVR. Como sabemos, la grabadora de video digital (DVR) y la grabadora de video en red (NVR) vienen en diferentes características, modelos y tipos diferentes. Comprender la función de ellos y la diferencia entre ellos es muy importante cuando desea elegir un sistema que satisfaga sus necesidades. Y elija el cable correcto para ellos. Especialmente importante. La Comunicación de ZION ofrece la siguiente sugerencia sobre cómo elegir los cables adecuados para ayudarle. |
Sistema de seguridad | Distancia de transmisión | Cable sugerido | Calidad superior | Economía |
DVR | Longitud ≤ 200 m | RG59 | 7100107 | 7100108 |
RG59 + 2C | 7102021 | 7102034 |
200M＜Longitud≤500M | RG6 | 7100061 | 7100064 |
RG6 + 2C | 7102002 | 7102001 |
Longitud＞500M | RG11 | 7100261 | 7100209 |
RG11 + 2C |
|
|
Longitud≤100M | Cat5e | 7112110 | 7112109 |
Cat5e + 2C | 7112302 | 7112305 |
Longitud＞1000M | Cable de fibra óptica |
|
|
NVR | Longitud≤100M | UTP CAT5E |
| 7112109 |
100M＜Longitud ≤ 200 m | UTP CAT5E BC | 7112110 |
|
200M＜Longitud≤300M | UTP CAT6 | 7112202 | 7112209 |
Longitud＞1000M | Cable de fibra óptica |
|
|
|
|
|
|
|
Amplificador de potencia; Controlar | Distancia de transmisión | Cable sugerido | Calidad superior | Economía |
Control PTZ | Longitud≤100M | RVV6 × 0.5mm2 | 7144103 |
|
Longitud＞100M | RVV6 × 0.75mm2 | 7144111 |
|
Control de lentes |
| RVV4 × 0.5mm2 | 7144102 |
|
Control decodificador |
| RVV2 × 1mm2 Blindado | 7144116 |
|
Poder de la cámara
(Cámara 20PCS) | 34-50M | 6mm2 Cable de energía | 7144006 |
|
21-33M | 4mm2 Cable de energía | 7144005 |
|
20M | 2.5mm2 Cable de energía | 7144004 |
|
Principalmente los métodos de transmisión comúnmente utilizados en CCTV & Sistema de vigilancia |
|
Cuando nuestros clientes instalan CCTV & Sistema de vigilancia, prepararán diferentes diseños de acuerdo a las diferentes circunstancias de sus clientes. El uso del diseño de instalación correcto mejorará la estabilidad del sistema de monitoreo y mejorará la eficiencia de la construcción, también puede reducir los costos. Hoy, ZION COMMUNICATION le dirá varios programas en la transmisión de datos de monitoreo digital.
Una cámara, una fuente de alimentación, una PC de cable de red.
Cableado necesario para cablear dos tipos de cable:Cable de alimentación y cable de red.
La mejor opción del cable de alimentación:
http://www.zion-communication.com/HELLOSIGNAL-Electrica-Installation-Cable-RV-pd6477503.html
Cable de red mejor opción:
http://www.zion-communication.com/CAT5E-CPA-for-network-camera-Twisted-Pair-Installation-Cable-pd6425962.html
Transmisión por cable de alimentación 220V AC, cada cámara requiere una fuente de alimentación para alimentar. El cable de red se utiliza para transferir datos a la videograbadora. Ambos son indispensables.

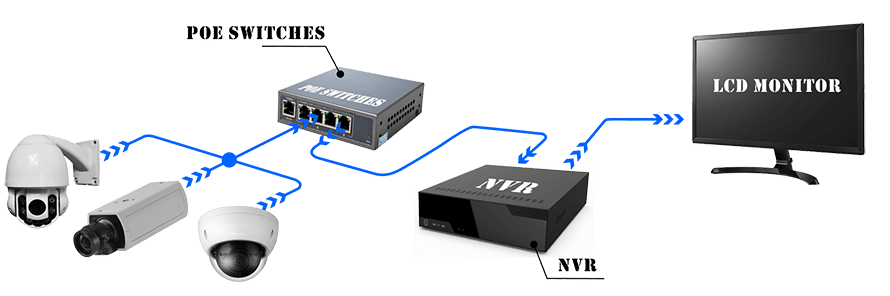

Usando los interruptores POE
De esta manera, solo use el cable de red de 8 hilos como un medio de transmisión, ya no necesitará el cable de alimentación, su distancia de transmisión puede alcanzar los 160 metros. Se dice que algunos fabricantes ahora pueden alcanzar los 250 metros a través de modelos no estándar. Buena calidad cat5e para interruptores POE:
http://www.zion-communication.com/CAT-5E-network-cable-pl579621.html |
 |
Ventajas de usar los conmutadores POE en CCTV & Sistema de vigilancia |
1, ¡No necesita cablear el cable de alimentación, ahorrar materiales, ahorrar mano de obra, mejorar la eficiencia de la construcción!
2, electricidad de baja tensión pura, sin descarga eléctrica, sin riesgos de incendio.
3, ¡Ya no use el poder, reduzca la probabilidad de fallas, reduzca los costos de mantenimiento!
4, con el soporte de almacenamiento, funciona más hermoso, la aceptación es más fácil de pasar!
5, reducir la dificultad de la construcción, fácil y simple, más fácil de empezar!
Cuales son los otros beneficios? ¡Las personas que han usado los interruptores POE pueden entender a través de su propia experiencia! |
Transceptor de fibra más, deje la distancia de transmisión más lejos |
Cuando la distancia de monitoreo supera los 100 metros, en circunstancias normales, el cable no puede hacer nada. Esta vez generalmente considerará el uso de fibra. La distancia de la fibra puede alcanzar 20 km!
La fibra óptica se utiliza para transmitir datos, necesita trabajar con los transceptores de fibra óptica para completar el trabajo. Los transceptores de fibra óptica se utilizan en pares para la conversión de señales ópticas y señales eléctricas.
Los transceptores de fibra óptica se dividen en 100 megahercios y gigabits, y pueden seleccionarse en función del número de cámaras incluidas.
Los precios de la fibra son baratos y se transmiten cuando la distancia de monitoreo supera los 100 metros, en circunstancias normales, el cable no puede hacer nada. Esta vez generalmente considerará el uso de fibra. La distancia de la fibra puede alcanzar 20 km!
La fibra óptica se utiliza para transmitir datos, necesita trabajar con los transceptores de fibra óptica para completar el trabajo. Los transceptores de fibra óptica se utilizan en pares para la conversión de señales ópticas y señales eléctricas.
Los transceptores de fibra óptica se dividen en 100 megahercios y gigabits, y pueden seleccionarse en función del número de cámaras incluidas.
Los precios de la fibra son baratos y la distancia de transmisión es muy utilizada en el monitoreo de proyectos. Pero la fibra debe soldarse, el equipo de soldadura es costoso, por lo que en general, la soldadura necesita encontrar a alguien para llevar a cabo. Se necesita una cierta cantidad de costos y tiempo. ¡Esto hace que muchos ingenieros miren y retrocedan!
ZION COMMUNICATION suministra muchos tipos de cable de fibra óptica de buena calidad para usted:
http://www.zion-communication.com/Optical-Fiber-Cable.htmlion la distancia es ampliamente utilizada en el monitoreo de proyectos. Pero la fibra debe soldarse, el equipo de soldadura es costoso, por lo que en general, la soldadura necesita encontrar a alguien para llevar a cabo. Se necesita una cierta cantidad de costos y tiempo. ¡Esto hace que muchos ingenieros miren y retrocedan!
ZION COMMUNICATION suministra muchos tipos de cable de fibra óptica de buena calidad para usted:
http://www.zion-communication.com/Optical-Fiber-Cable.html |
